CAD如何快速画一个花纹结？

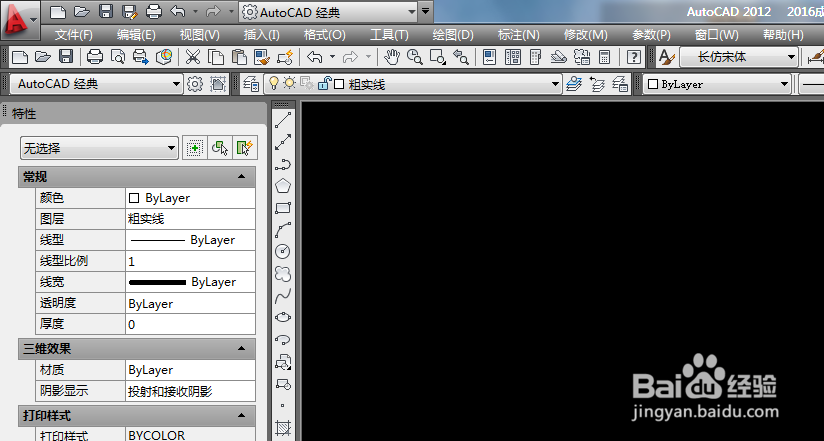

1、如下图所示，

打开CAD软件，

新建一个空白的文件。

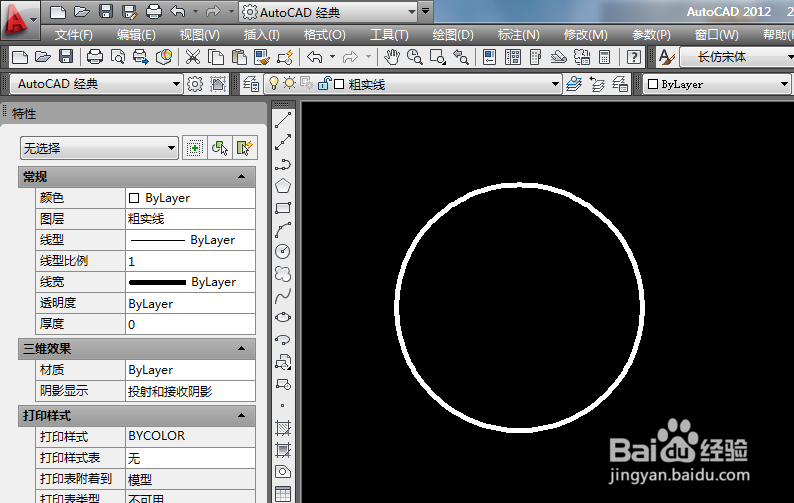

2、如下图所示，

输入“c”，回车，

点一个点作为圆心，

输入“d”，回车，

输入“100”，回车。

一个直径为100的圆画好了。

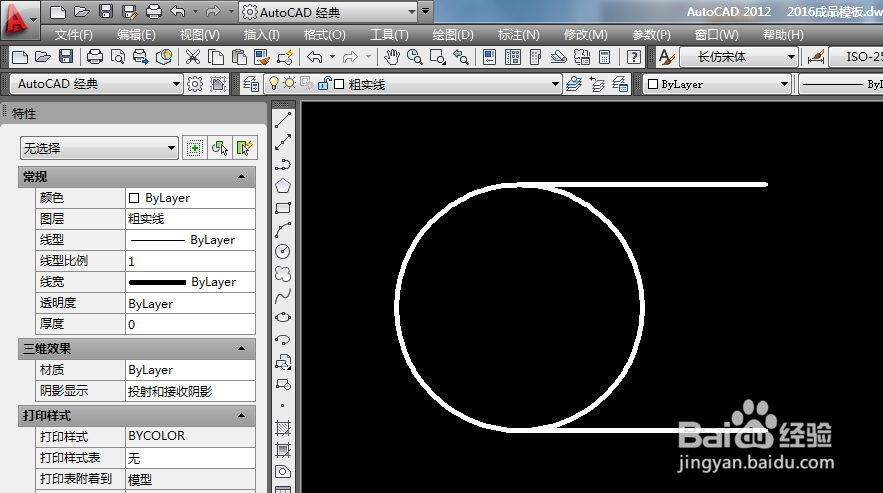

3、如下图所示，

画两条直线，

直线要求：与圆相切与上下两极点，长度100。

4、如下图所示，

输入“tr”，回车，

点击圆，

修剪的效果要如下图所示。

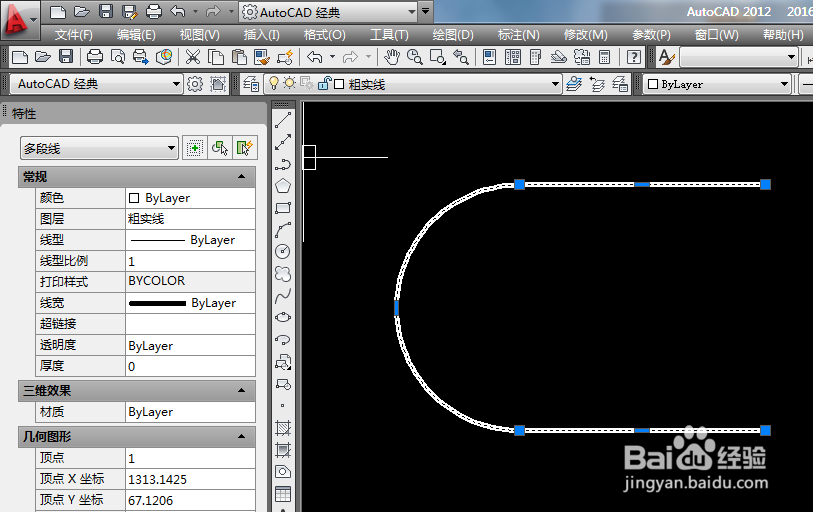

5、如下图所示，

输入“pe”，回车，

点击一条直线，回车，

点击圆弧和另外一条直线，

回车，

回车。

至此，

将三条独立的线段合并成一条多段线了。

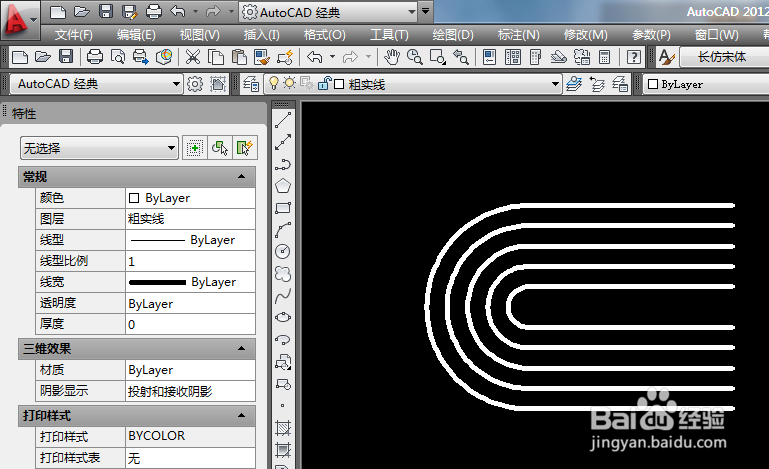

6、如下图所示，

输入“O”回车，

输入“10”，回车，

选择多段线，

向内偏移4次。

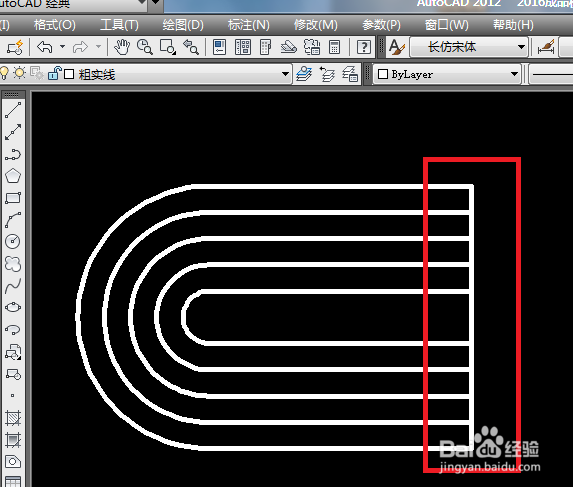

7、如下图所示，

画一条竖直的线段作为辅助线。

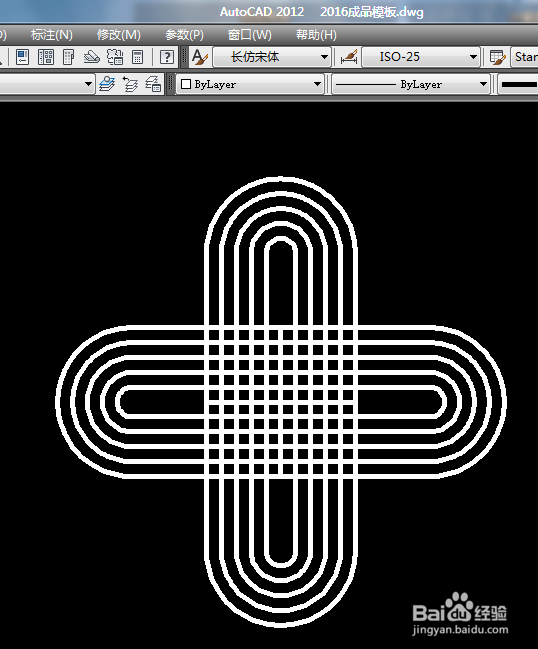

8、如下图所示，

将所有线段一起阵列：要求环形阵列，数目4，角度360。

输入“ar”，回车，

选择所有线段，回车，

选择“极轴”，回车，

选择辅助线的中点，回车，

输入数字“4”，回车，

输入角度“360”，回车。

至此，

环形阵列完成。

说明一下，笔者用的AutoCAD是2012版本，所有环形阵列又叫极轴。

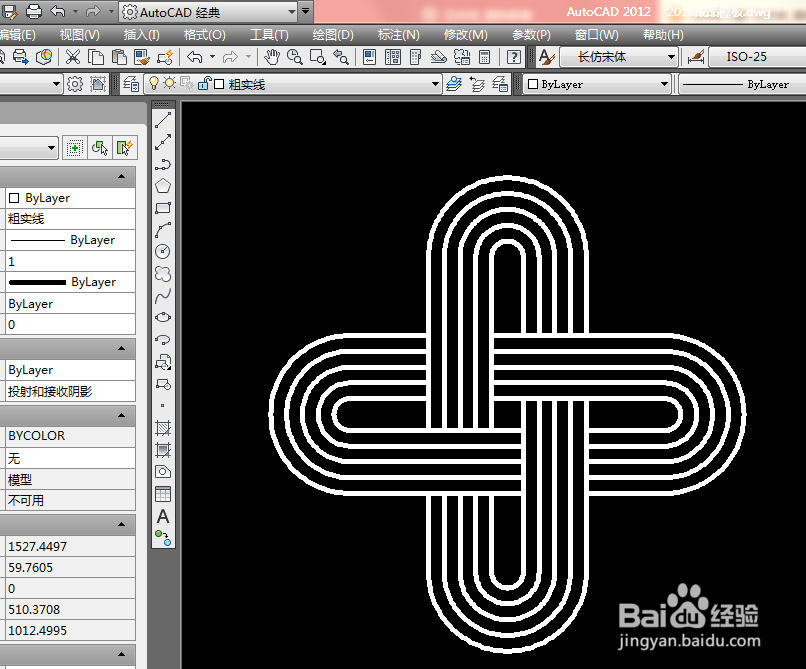

9、如下图所示，这是修剪完之后的效果。

输入“tr”，回车，

按下图所示的效果进行修剪，

然后，

将多余的辅助线删除，

最后只留下如下图所示的花纹结。

至此，

花纹结画好了。
