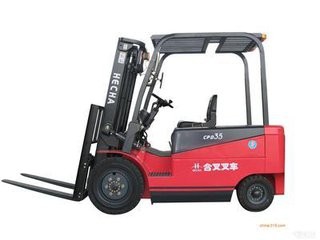

电动叉车结构图和原理

1、货叉是直接承载货物的叉形构件，它通过挂钩装在叉架上，两货叉间的距离可以根据作业的需要进行调整，由定位装置锁定。

2、叉架是由钢板焊接而成的结构件，具有滚轮组，内门架内侧具有上下方向的槽形轨道，叉架与内门架的联接方式一样，同样也只能沿外门架的轨道作上下运动。

3、内门架是由两个槽形型作为立柱和栋梁组焊的框架结构。它的下部铰接在叉车的驱动桥钱砀渝测（前桥）上，借助于倾斜液压缸的作用，门蕈瀵邻松架可以在前后方向倾斜一定角度。门架前倾是为了装卸货物方便，后倾的目的是当叉车行驶时，使货叉上的货物不至于滑落。

4、起升液压缸下端在外门架横梁上，上端与内门架横梁和街鹏袷敖链轮联接。起升链条的一端与外门架下部联接，另一端绕过链轮与叉架相连，向液压缸通入压力油时，活塞杆以速度v向上运动并带动链轮、内门架以同样的速度v起升，由于动滑轮原理，链条牵动叉架以2v速度起升。当液压缸全行程终了时，内门架处于外门架上方极端位置，叉架处于内门架上方极端位置。当泄掉油压时，货物或货叉等构件靠自身重力下降。
