配置动态路由RIP命令说明演示

1、配置路由器0：Router>enRouter#conf tRouter(config)拭貉强跳#int s 0/0/1Router(config-if)#clock rate 64000是两台路由器的S0口连接的时候，通过DTE-DCE相连，需要用这个命令配置线路的“时钟频率”！Router(config-if)#ip address 192.168.0.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int fa 0/0Router(config-if)#ip address 10.1.1.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#endRouter#sh ip routeRouter#

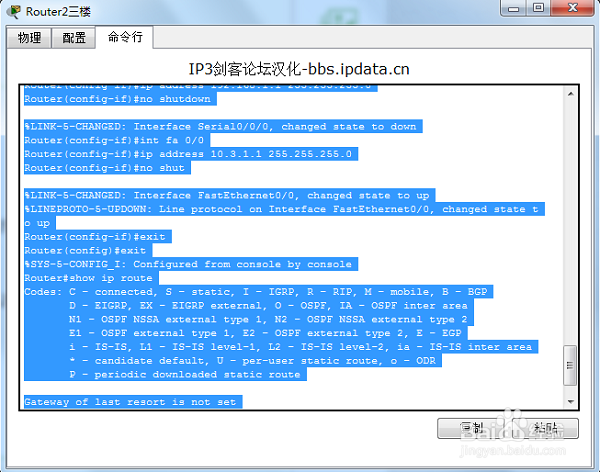

2、配置路由器2.Router>enRouter#conf tRouter(config)拭貉强跳#int s 0/0/0Router(config-if)#clock rate 64000Router(config-if)#ip address 192.168.1.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#int fa 0/0Router(config-if)#ip address 10.3.1.1 255.255.255.0Router(config-if)#no shutRouter(config-if)#exitRouter(config)#exitRouter#show ip routeRouter#

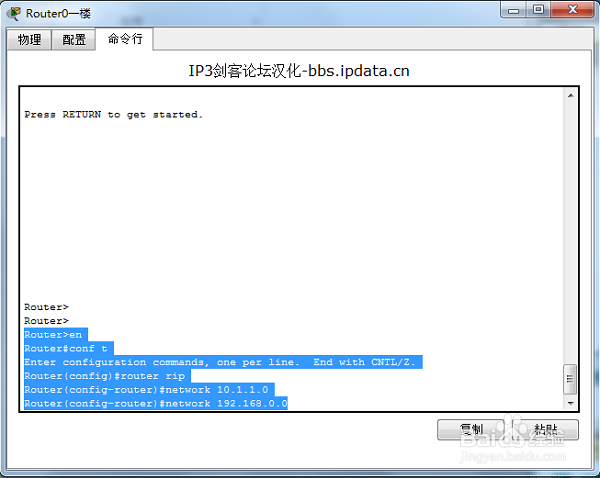

3、一楼：配置路由器0，RIP路由协议配置。Router>enRouter#conf tRouter(config)#router rip 启动RIP协议Router(config-router)#network 10.1.1.0 通告网络、意思就是告诉别人自己所连接的网络Router(config-router)#network 192.168.0.0

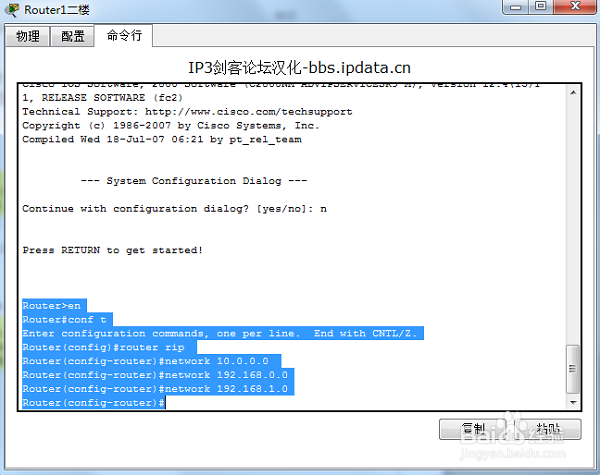

4、二楼：配置路由器1，RIP路由协议配置。Router>enRouter#conf tRouter(config)#router ripRouter(config-router)#network 10.0.0.0通告网络、意思就是告诉别人自己所连接的网络Router(config-router)#network 192.168.0.0Router(config-router)#network 192.168.1.0Router(config-router)#

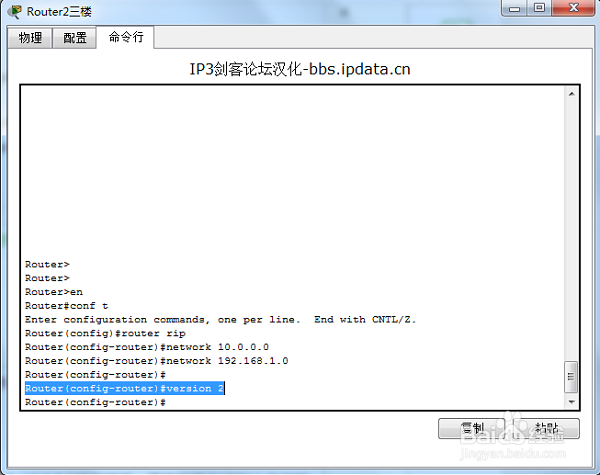

5、三楼：配置路由器2，RIP路由协议配置。Router>enRouter#conf tRouter(config)#router ripRouter(config幻腾寂埒-router)#network 10.0.0.0通告网络、意思就是告诉别人自己所连接的网络Router(config-router)#network 192.168.1.0Router(config-router)#Router(config-router)#version 2路由器RIP协议启用第二版

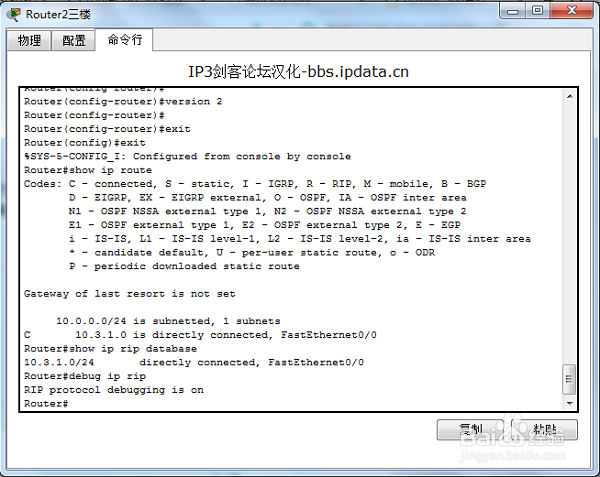

6、查看路由表show ip route。Router#show ip route

7、show ip rip database：检查每个接口状态是否为up，检查每个接口ip是否能ping通下一跳，检查每台设备上的rip协议是否正确发布了每个网段。

8、debug ip rip开启RIP诊断。
