过压过流保护芯片，限流开关芯片测试

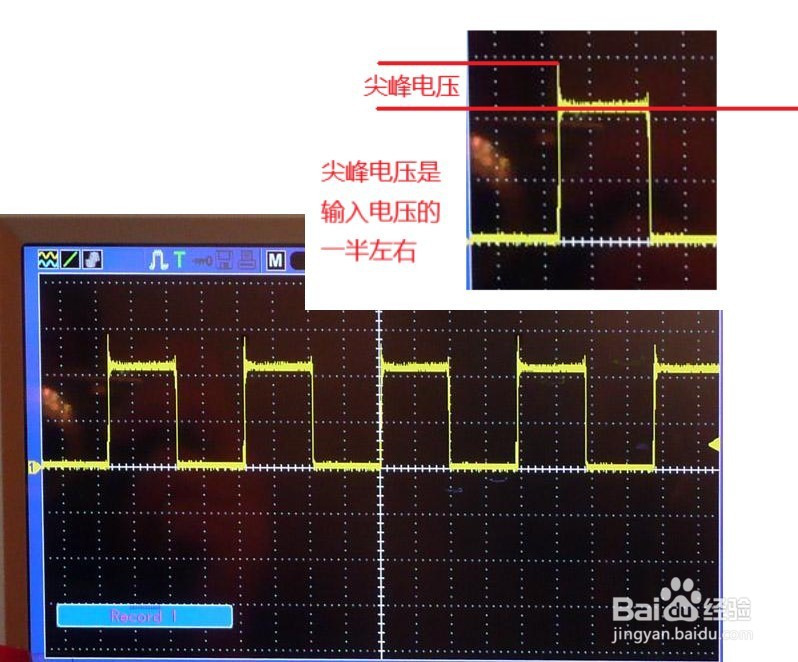

随着消费类产品的日益丰富，电子产品的多样化，对于电路和模块的保护孀晏弁钾也是要求越来越多。例如TWS蓝牙耳机，由于需要经常从充电仓拿出来和放进去，这样的动作就是我们经常熟悉的拔插动作了，经常拔插会产生浪涌，瞬间的高压。所以很多高端的TWS耳机在充电输入都会串个过压保护芯片或者过压过流保护芯片。

5V输入，输出5V的过压和过流限流

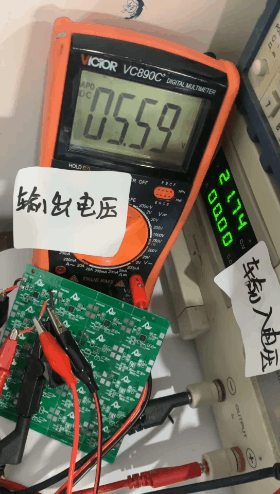

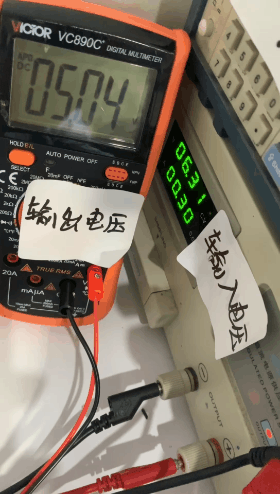

1、PW1555和PW2601,PW2602，PW2606都可以在输入高压是，输出电压保持在5V和5.5V.，这是空载时的，即使无负载时，输出电压也不会变成跟输入电压一样高压。但是一按负载，或者接入负载时，由于超过输入关闭过压值，会无法输出，断开供电。

2、一个5V总电源，分成3个或者10个，20个USB端口充电，或者5V给其他电路供电，不说其他，一旦任意一口短路，将照成其他所有支路都是进行短路保护状态，无法工作。加入PW1503，或者1502来解决这个问题，使得每一个并联的支路，变成具有自己支路独立的过流保护开关，短路保护功能，

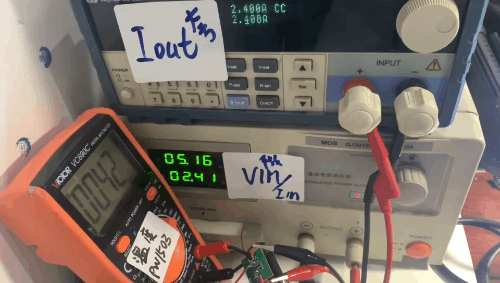

3、PW1503，输入5V，输出5V时，负载2.4A的工作温度是43度，负载3A时的工作温度是53度，可调限流是0.4A-3A之间。PW1502可调限流是0.4A-2A之间.适合应用在USB端口限流过流开关保护，和多口充电器，多路输出并联等。

12V输入，输出12V3A测试

1、PW1555是一个可编程的限流开关，具有输入电压范围选择和输出电压钳位，自恢复功能，和短路保护功能，30V最高输入电压等。可调限流1A-4.8A，可选输入电压范围

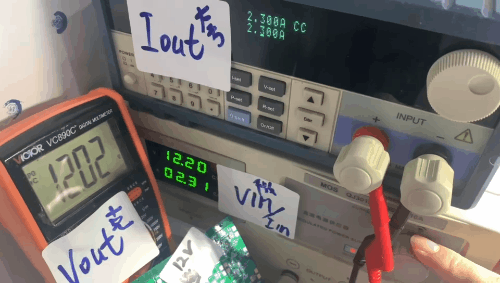

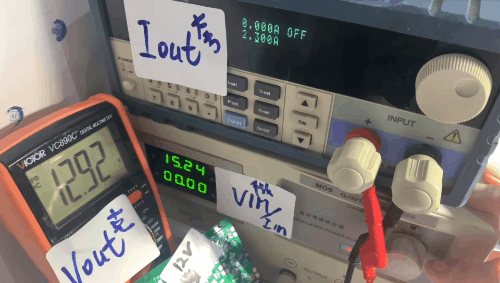

2、PW1555的12V挡位时： 输入范围被限制在8V-14V测试1,输入25V左右时，输出电压控制最高12.92V，直到输入电压降到12.92V以下时，输出电压跟输入电压一致。测试2，输入25V时，输出电压空载为12.92V，按下负载键，输出电压变零，无法启动负载，需要输入电压低于14V时，负载才能自动恢复正常测试3，输入12V，输出12V3A时，输入电压拉高，当输入电压达到14V时，输出电压关闭，输入电压再高，也是没有输出。

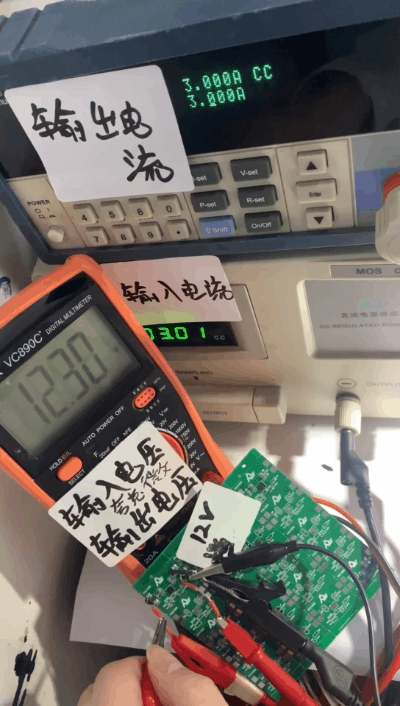

3、PW1555的输入电压是12.30V，输出电压为12.16V，负载3A时。再负载3A时，芯片的温度在44度。 可调限流是1A-4.8A之间。
