讯维矩阵自定义预案管理操作

1、预案存储，调用，轮巡软件操作，除常规“设置”栏里，在“预案管理”里也可以进行预案的存储调用与轮巡。

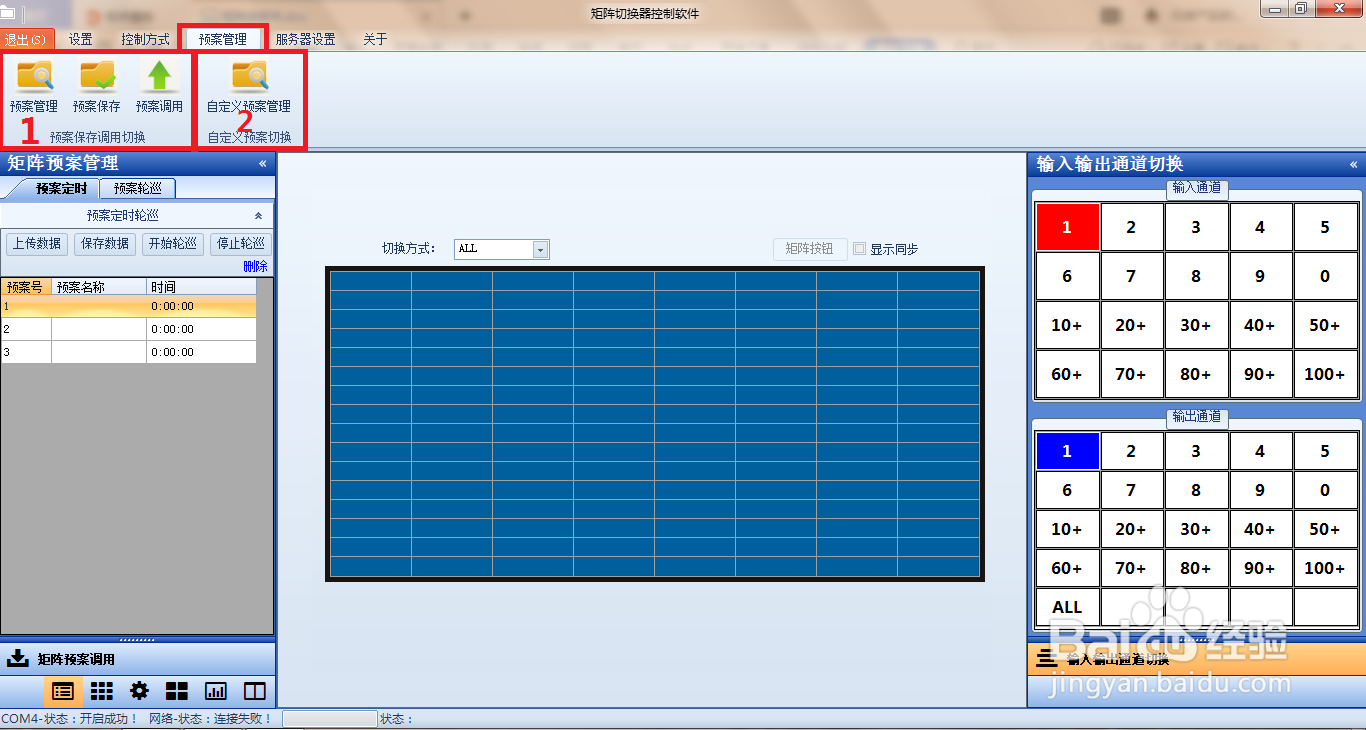

点击员“预案管理”，软件出现如下图界面：

2、方框1内容简化操作到“设置”界面的预案管理操作。

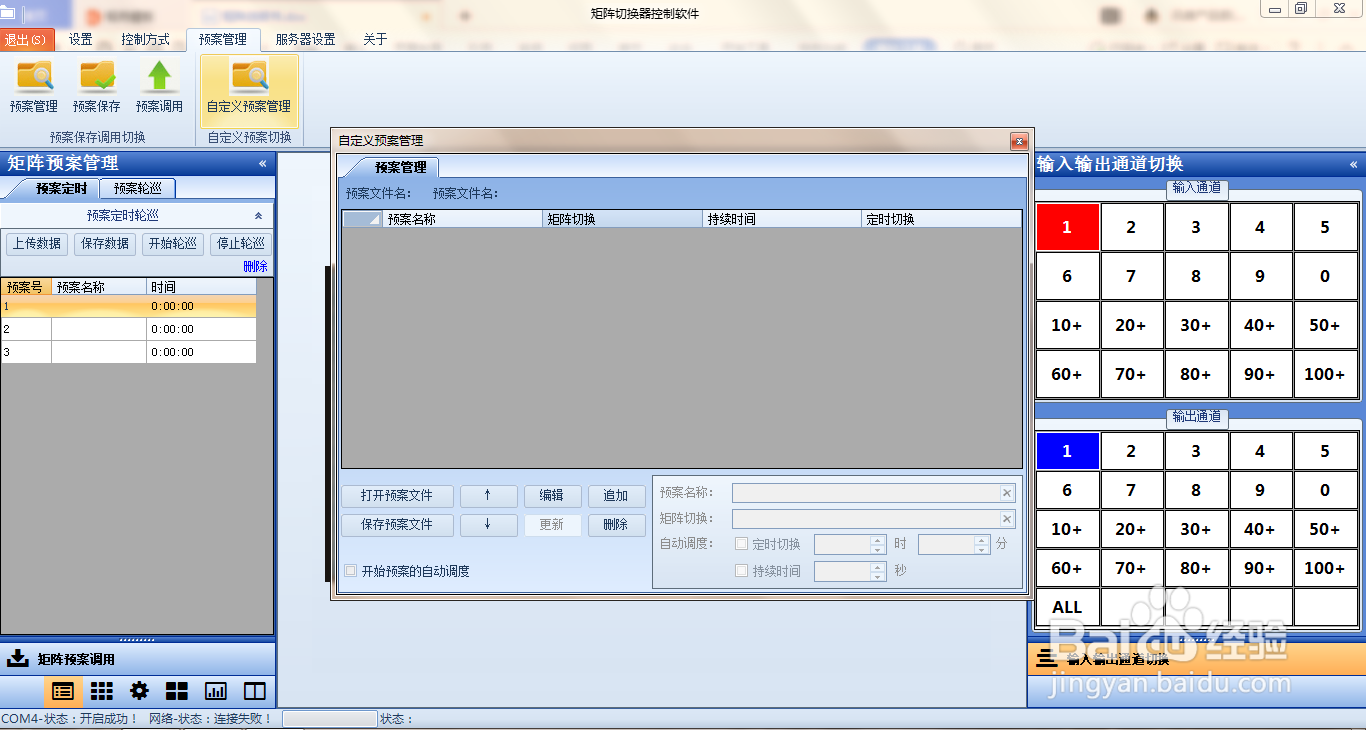

方框2内点击“自定义预案管理”，出现如下图操作界面：

3、预案管理

把经常使用的一些矩阵切换模预案并作为磁盘文件保存。

软件直接调用这个文件，使得电脑可以自动控制矩阵。

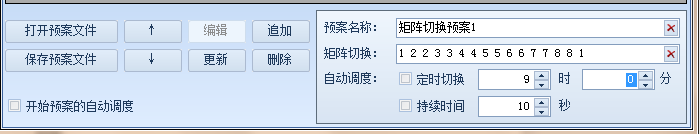

a、预案的编辑

4、按此按钮可以在预案列表的末尾新增加一个空白预案，并进入预案编辑状态；

5、按此按钮可以对预案列表中选择的预案进行编辑修改；

6、按更新按钮可以把编辑好了的预案更新到列表

7、按删除按钮可以把预案列表中选择的预案删除掉；

8、此按钮可以把预案列表中选择的预案上移一行；

9、此按钮可以把预案列表中选择的预案下移一行；

10、预案名称  给每个切换模式起一个名字，便于理解、记忆；

●矩阵切换  定义矩阵的切换模式，这里采用多路的切换命令，具体的可参见附录A 控制命令的“(5)、切换矩阵-多路”

●自动调度  指定本模式的执行的时间

●定时切换  只在指定的时间到达时执行，其他时间段都不执行

●持续时间  指本预案在矩阵切换后需要持续的时间，在这段时间内不会执行别的预案切换

11、预案文件

可以把预案以文件的形式保存到磁盘，便于以后再调出使用。

打开在磁盘上已有的预案文件；程序开始执行时会自动调入默认的预案文件MtrxCtrl.txt。

c、预案调度顺序

如上，即可开始预案的执行、调度，调度原则是：

● 顺序从头开始，逐个执行；执行到最后又从头循环执行；

● 执行一个预案后，等待给定的“持续时间”，然后再执行下一个预案；

● 若有定时且时间已到，则跳到该预案

d、预案的例子

若有16 路输入，只有4 台监视器，选用16x4 的矩阵，想用这4 台监视器轮番监视所有的16 路信号，可做成如下预案：

12、预案保存

预案保存功能提供最多32 个用户自定义配置方案，方便方案之间快速切换而不用重新手动切换每个通道。单击“保存”按钮，即可进入预案保存功能。

若要将当前矩阵配置方案存入对应的预案代码中，则点击“确定按钮”，设置时间，设置轮巡，点击“确定”按钮即可。

1、预案调用：重新打开软件，在配置文件中直接加载。加载完成后，直接轮巡处理。不可以单独调用。
