CATIA如何使用指南针

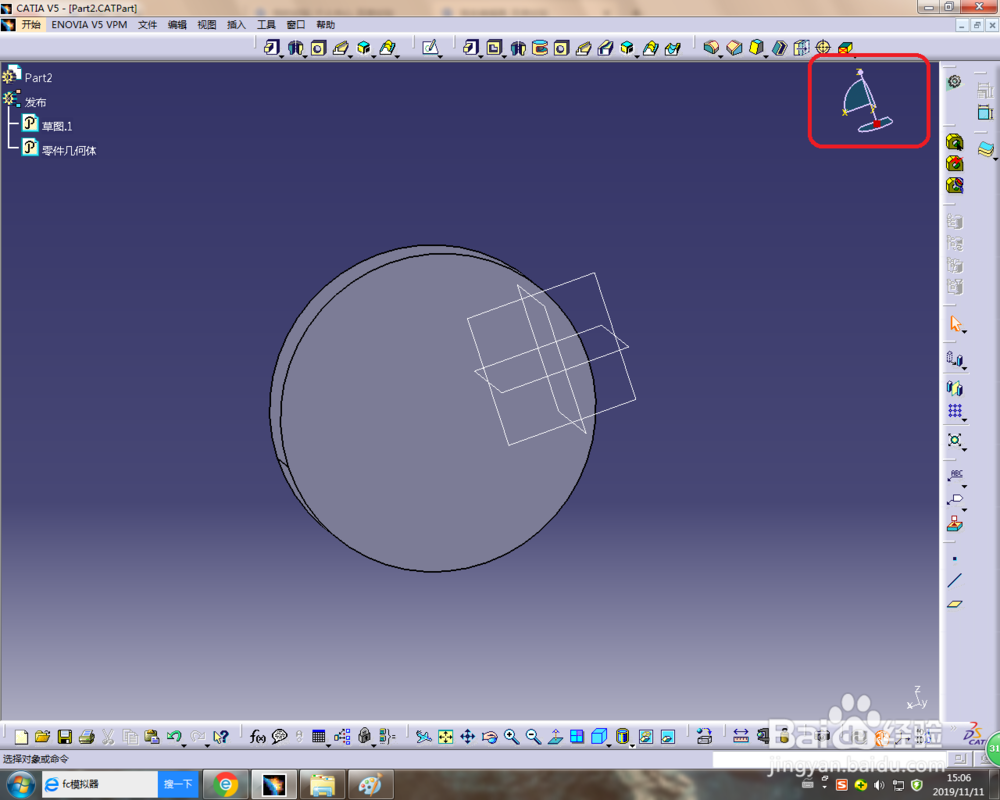

1、1.认识指南针,就是这个图标

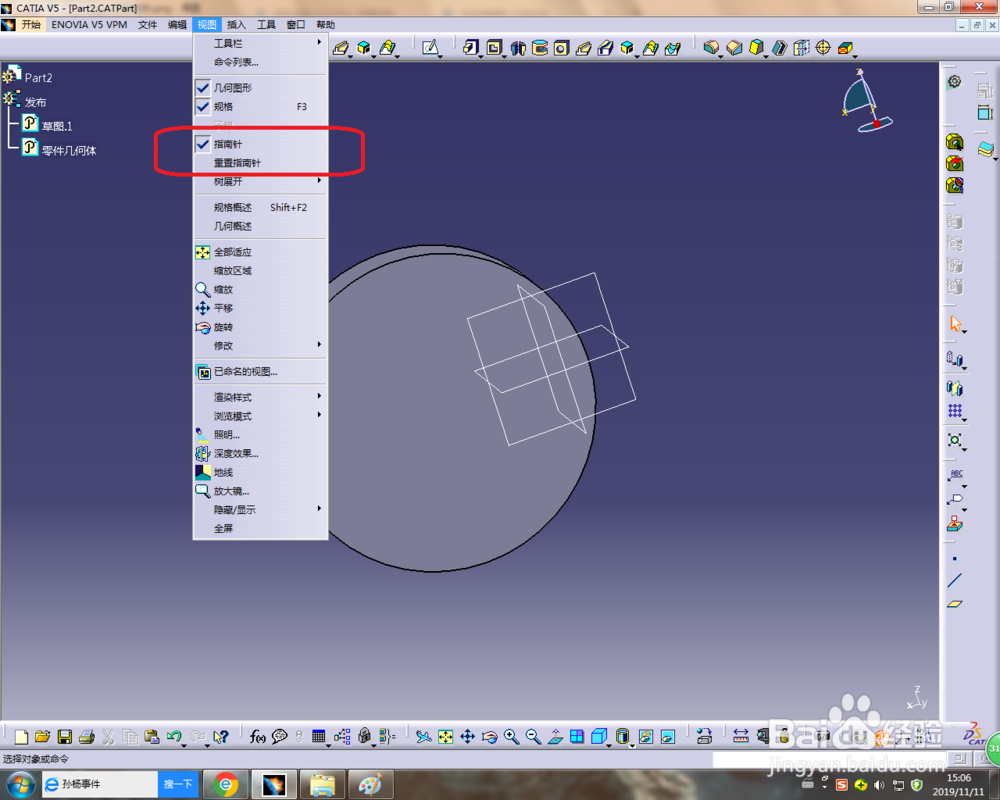

2、2.点击“视图”菜单栏

3、3.选择“指南针”按钮，前面有一个对号，则说明指南针打开，否则是不显示的，重置指南针则是恢复默认的设置

4、4.指南针有三个坐标，分别是X轴，Y轴，Z轴，有XYZ三个字母，如果选择Z轴端部的圆点，可以让指南针任意角度转动，模型也随着转动

5、5.如果选择直线或者弧线，则指南针是平移或者绕某一个轴转动，模型同步移动

6、6.如果想正视某一个平面，则只需要点击X或者Y或者Z字母就可以快速正视那个平面进行快速调整视图，模型也随着调整

7、7.如果把鼠标防止在图示的红色框框上，则鼠标会显示一个十字架图标，代表此时可以移动指南针变成局部坐标系

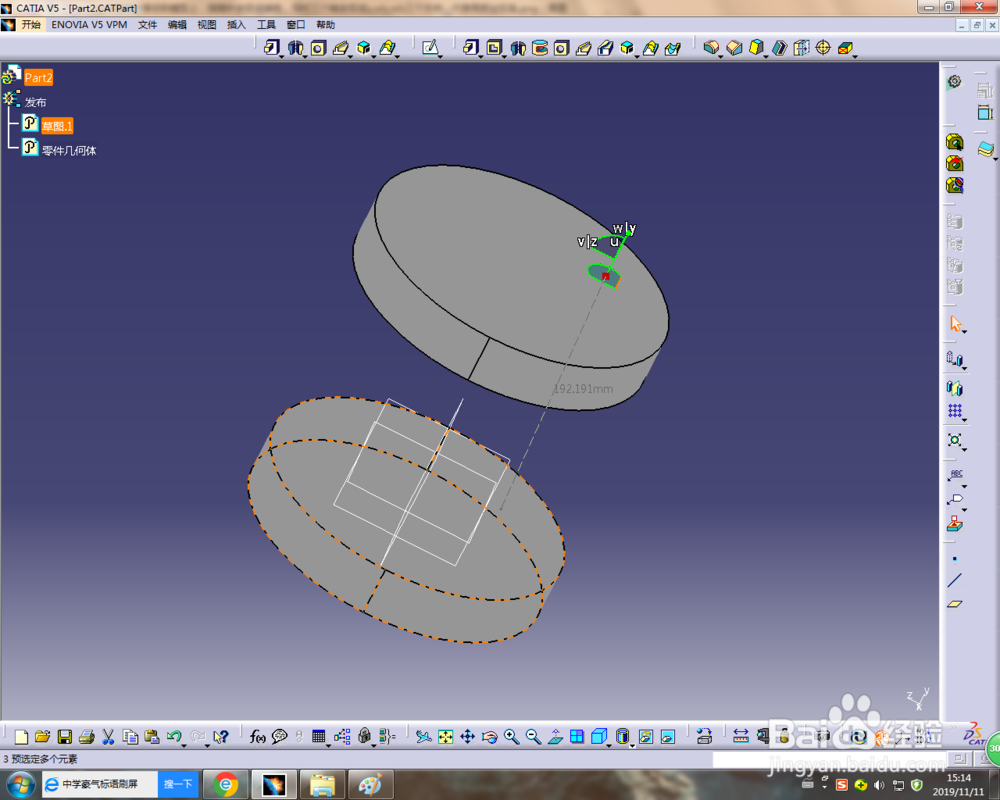

8、8.将指南针移动到模型上，指南针会变成绿色，同时三个轴会变成u,wly,wlz三个方向，代表局部坐标系

9、9.此时点击轴线移动或者转动，指南针和模型一起移动或转动，模型调整位置非常方便

10、总结：

1.认识指南针,就是这个图标

2.点击“视图”菜单栏

3.选择“指南针”按钮，前面有一个对号，则说明指南针打开，否则是不显示的，重置指南针则是恢复默认的设置

4.指南针有三个坐标，分别是X轴，Y轴，Z轴，有XYZ三个字母，如果选择Z轴端部的圆点，可以让指南针任意角度转动，模型也随着转动

5.如果选择直线或者弧线，则指南针是平移或者绕某一个轴转动，模型同步移动

6.如果想正视某一个平面，则只需要点击X或者Y或者Z字母就可以快速正视那个平面进行快速调整视图，模型也随着调整

7.如果把鼠标防止在图示的红色框框上，则鼠标会显示一个十字架图标，代表此时可以移动指南针变成局部坐标系

8.将指南针移动到模型上，指南针会变成绿色，同时三个轴会变成u,wly,wlz三个方向，代表局部坐标系

9.此时点击轴线移动或者转动，指南针和模型一起移动或转动，模型调整位置非常方便
