UG如何建模带锁圈的公称直径20的螺钉锁紧挡圈？

1、如下图所示，

打开UG10.0软件，

新建一个模型文件。

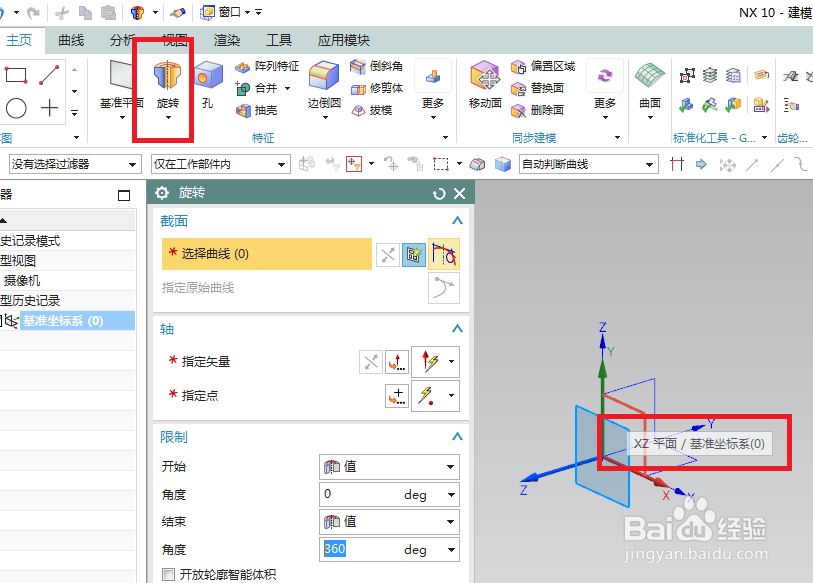

2、如下图所示，

首先点击工具栏中的旋转图标，

然后在出现旋转对话框之后点击基准坐标系中的XZ平面，直接进入草图。

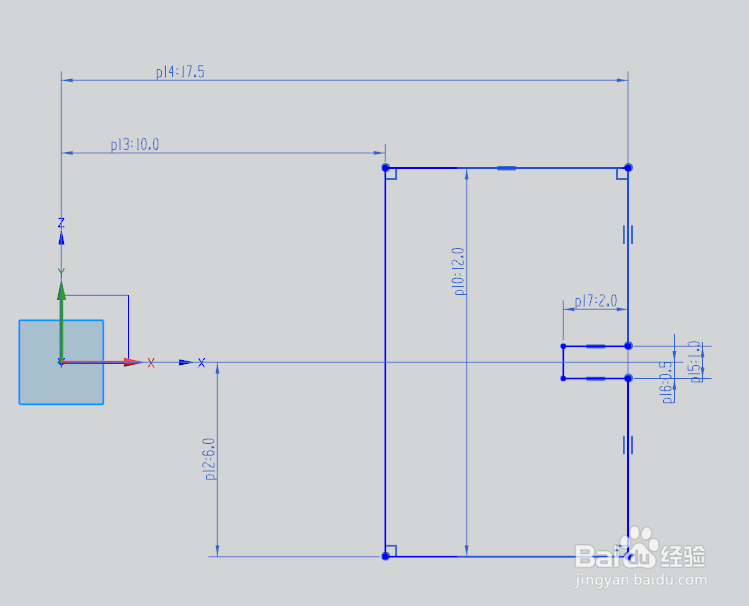

3、如下图所示，

进入草图之后，

首先点击工具栏中的矩形图标，

然后最草图中Z轴的右侧随手画一个矩形，

然后激活标注命令，矩形左边距离Z轴10，矩形右边距离Z轴12.5，矩形下边距离X轴6，矩形宽12，

然后激活轮廓命令，就着矩形的右边画一个小矩形，

然后激活才加命令，裁剪成槽，

然后激活标注命令，槽深2，宽1，单边距离X轴0.5，

最后点击 完成。

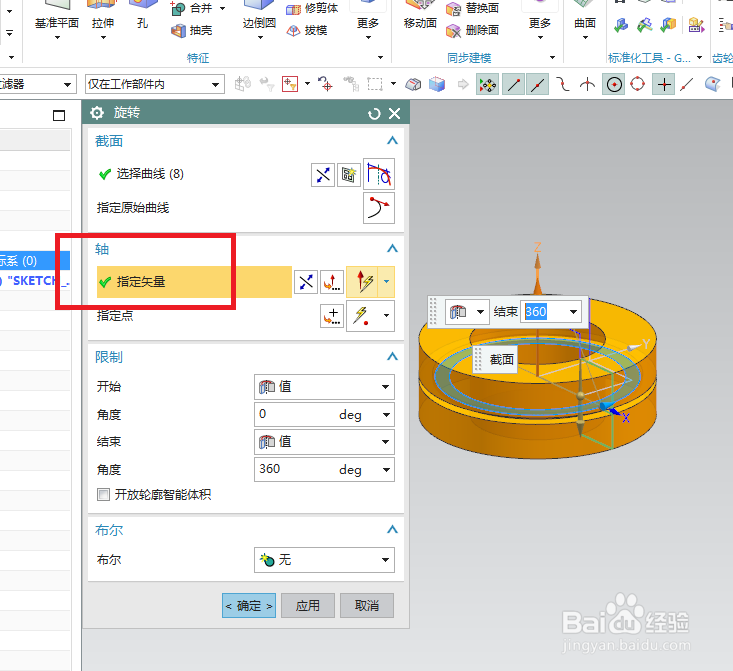

4、如下图所示，

回到旋转对话框，

旋转轴点击Z轴，立马就能看到预览效果，

然后点击确定。

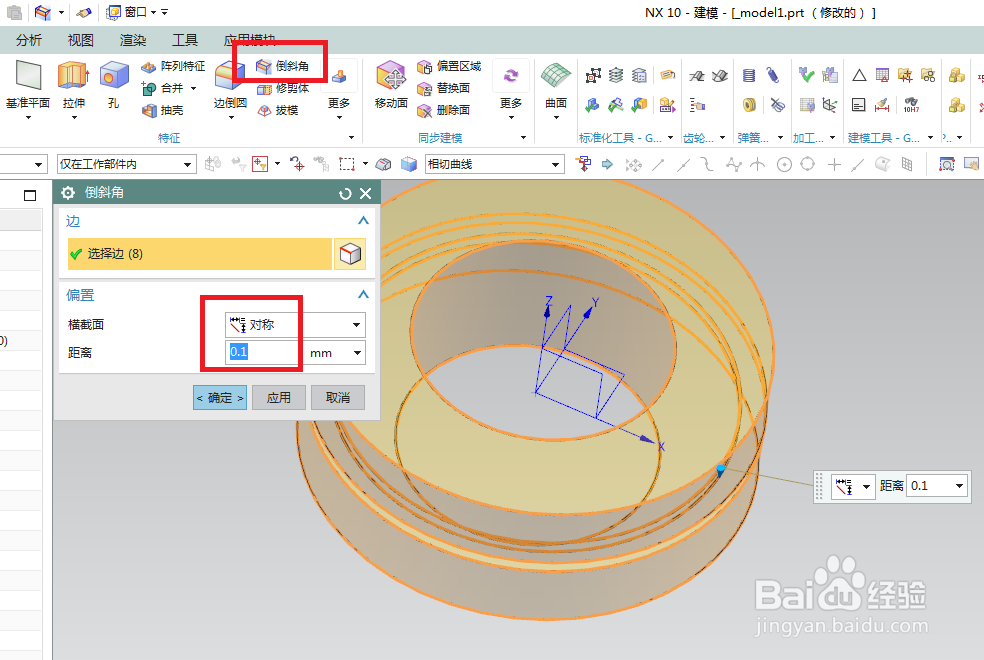

5、如下图所示，

首先点击工具栏中的倒斜角图标，激活倒斜角命令，

然后倒斜角对话框设置0.1，

然后点击实体中的所有实体边线，

然后点击 确定，完成所有实体边线的倒圆角。

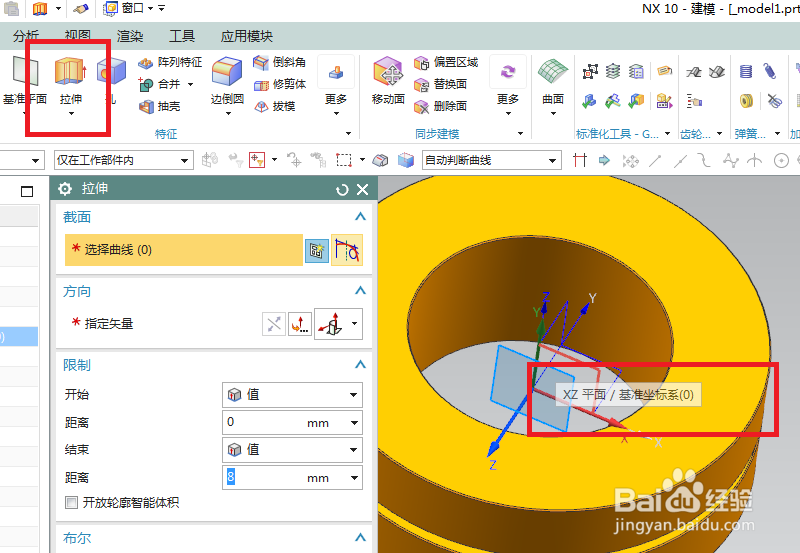

6、如下图所示，

继续点击工具栏中的拉伸图标，激活拉伸命令，

然后点击工具栏中的XZ平面。

7、如下图所示，

进入到草图之后，

首先点击草图工具栏中的圆图标，激活该命令，

然后以坐标原点为圆心画一个圆，

然后双击修改圆的直径为ø4.92，

然后点击 完成。

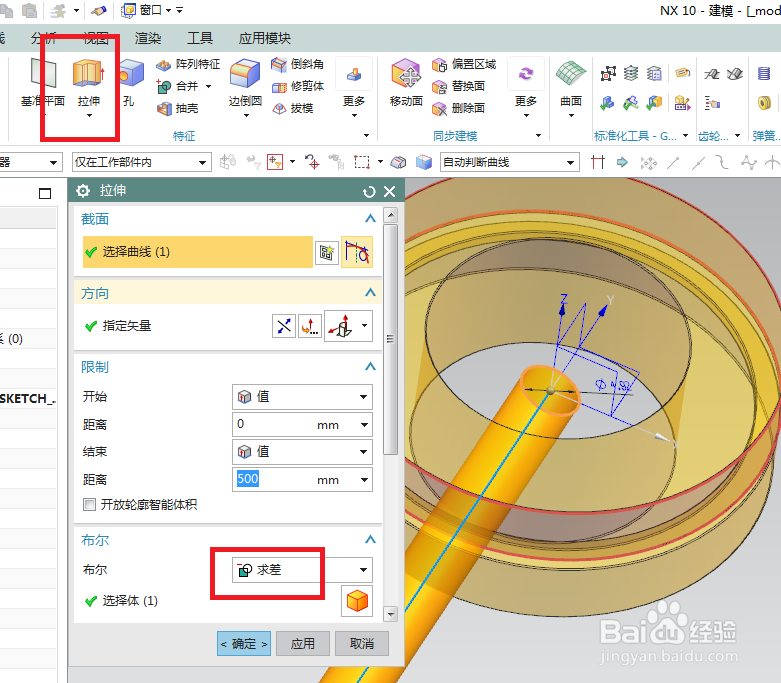

8、如下图所示，

回到拉伸对话框，

长度尽可能长一点，

然后布尔一栏点击求差，

然后点击 确定。

9、如下图所示，

首先点击工具栏中的倒斜角图标，激活该命令，

然后点击实体中的边线，

然后设置距离1，

然后点击确定。

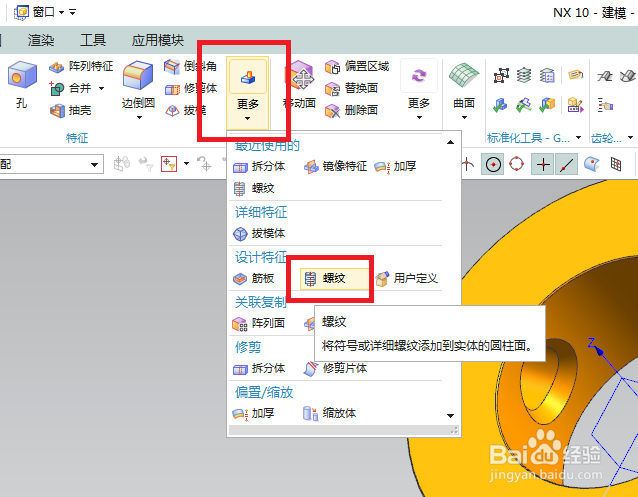

10、如下图所示，

首先点击工具栏中的 更多，

然后在其展开菜单中点击 螺纹，

激活螺纹命令。

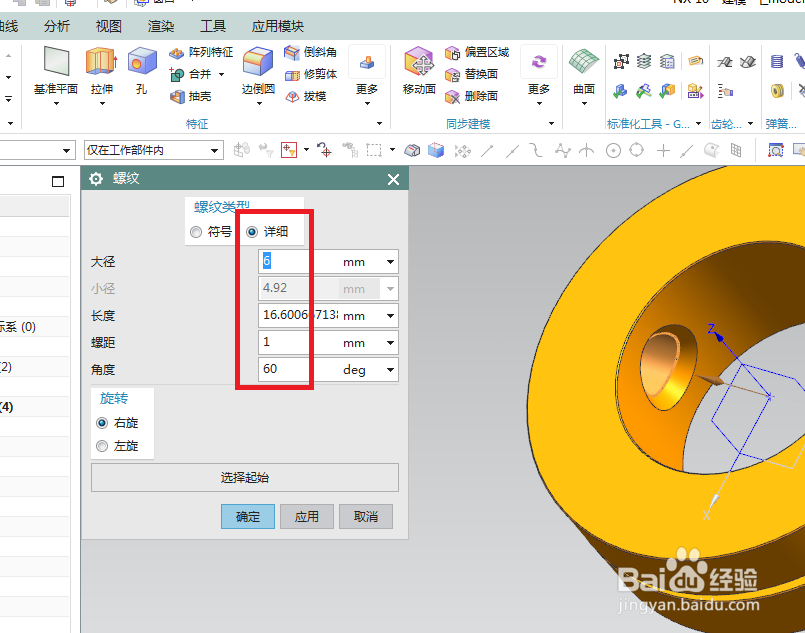

11、如下图所示，

出现螺纹对话框，

设置螺纹类型为详细，

然后选择内孔圆柱面，

然后设置好螺纹起始平面和方向，

然后看自动计算出的螺纹规格是否是M6x1，

没问题了就点击 确定。

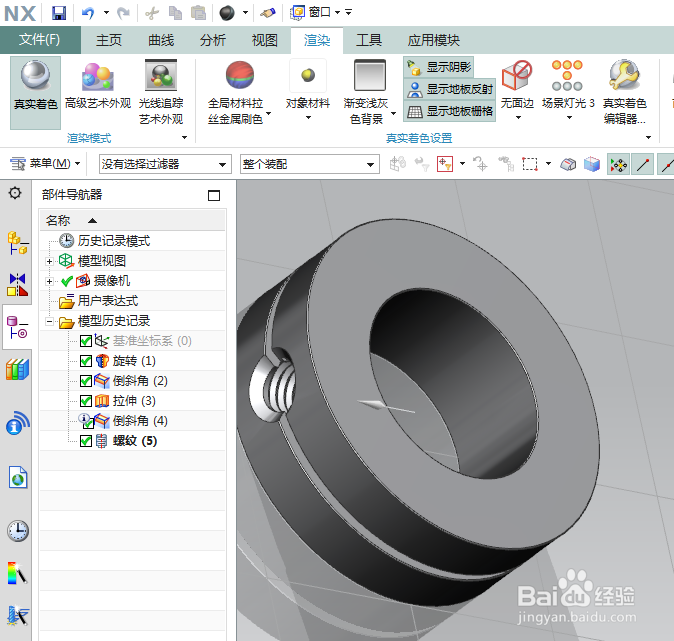

12、如下图所示，

首先在设计树中将基准坐标系隐藏起来，

然后在渲染中选择真实着色，材料对象为钢。
