快速矢量化规划色块图方法

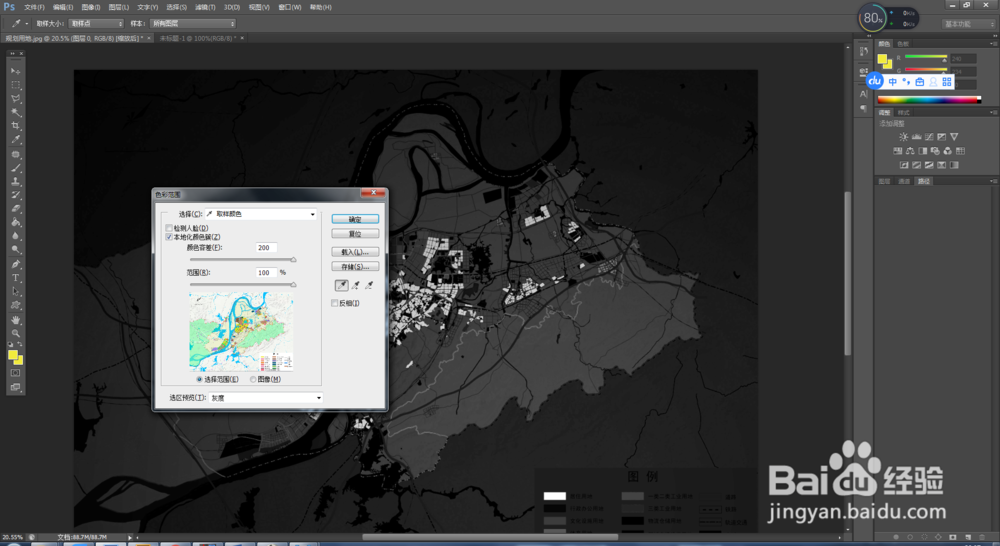

1、将用地规划图用PhotoShop打开，首先选择一个用地类型提取比如居住用地，PS操作：【选择——色彩范围，取色图例中的黄色，将本地化颜色簇打勾，颜色容差以及范围全都调到最大——确定】。

2、此时已经选出了居住用地作为选区（小部分外围镇也是居住，但由于图片颜色浅，如果模型精度对这些区域也有要求，需要在CAD手工补齐，但工作量较小），PS操作【点击选框工具，在图片任意处右键——建立工作路径，容差取默认的2像素——确认，点击图层、通道选项卡右侧的路径，即可以看到已经产生的路径。

3、将已产生的工作路径导出至illustrator，选好存放位置与文件名。

1、打开后好像什么都没有，其实只是路径看不到而已，点击选择工具，框住画布，则路径高亮显示

2、AI操作【文件——导出——cad文件】

1、用cad打开，并将其通过平移、缩放、旋转使得与底图（或路网）匹配，也即对坐标，并将其放置到一个图层中，取好用地类型名字。

2、回到步骤1，将其他类型用地也导入进cad，并取好用地类型名字。

3、所有用地完成后，另存为dxf文件，用TC打开，导入为线层，再转换为面层，tag 线层 的 图层名字，即完成的图片的用地边界矢量化。是不是很简单。。
