专业舞台灯光音响设备信号线各种接头接线方式

1、从事专业舞台灯光音响设备的操作人员或维护维修人员，经常会遇到各种个样的设备接插件的接线，因行业不同所以接线方式千奇百怪，最终造成设备损坏或有杂音等，影响演出视听效果。对此，笔者在这里发几张专门关于各种接头转换接线的图片。

2、图片中标记有详细的通道数字，焊接时务必按数字对应焊接。灯光信号线与音响设备连接线相同，不在单独描述。

3、音箱线插头的接线方法，其中包括：喇叭头（蚵播噍疸四芯头）2针转卡侬公或卡侬母；喇叭头4针转卡侬公双或转卡侬母双；喇叭头号2针转卡舯蒎嘉裼侬公、母；大两芯（6.5）转大两芯；卡侬公转卡侬母；卡侬公转香蕉插；大两芯转香蕉插；大两芯转卡侬等。

4、喇叭头2针转喇叭头2针；喇叭头8针转喇叭头8针；喇叭头4针转喇叭头4针公；喇叭头4针转喇叭头4针母；喇叭头4针转香蕉插；喇叭头4针转香蕉插双；喇叭头4针转大两芯。

5、标准对线的接线方式:平稳式：大三芯转大三芯；卡侬公转卡侬母；大三芯转卡侬公或卡侬母；非平衡式：大两芯转卡侬公或卡侬母；大两芯转RCA；大两芯转大两芯；RCA转卡侬公或卡侬母；大三芯转莲花；大三芯转大两芯。

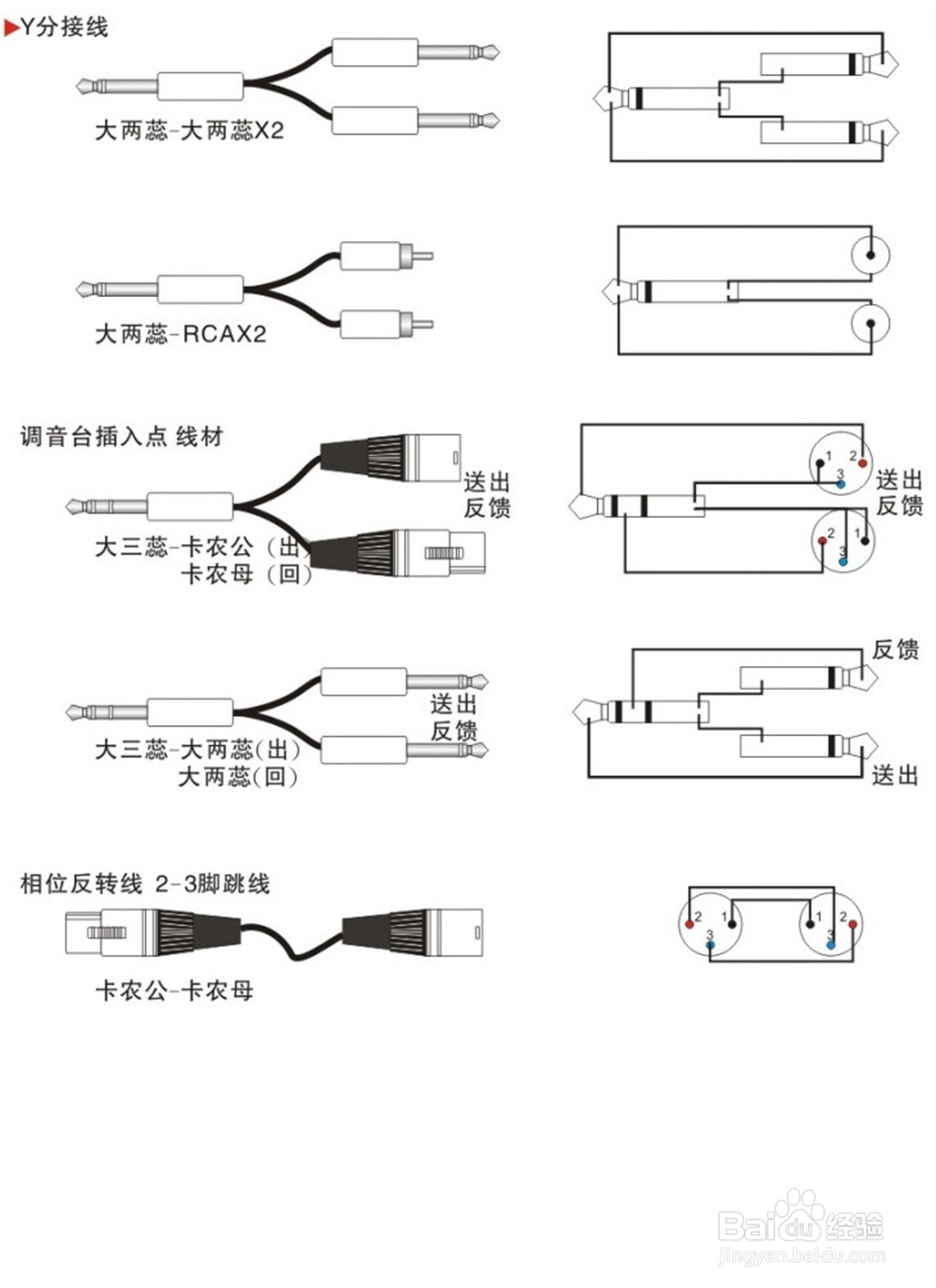

6、立体 线性输入转两单音：大三芯转RCA*2；大三芯转大两芯*2Y分接线：大三芯转大三芯*2卡侬公转卡侬母*2或卡侬母转卡侬公*2大三芯转卡侬母*2或卡侬公*2大两芯转卡侬母*2或卡侬公*2

7、Y分接线：大两芯转大两芯*2大两芯转RCA*2调音台插入点线材：大三芯转卡侬公（出）大三芯转卡侬母（回）大三芯转大两芯（出）大三芯转大两芯（回）相位反转线2-3脚路线卡侬公转卡侬母

8、上述这些接线方式均为音响厂家学习培训资料，所有接线方式均为正规专业接线方式。
