UG12.0绘制皮带轮草图的方法

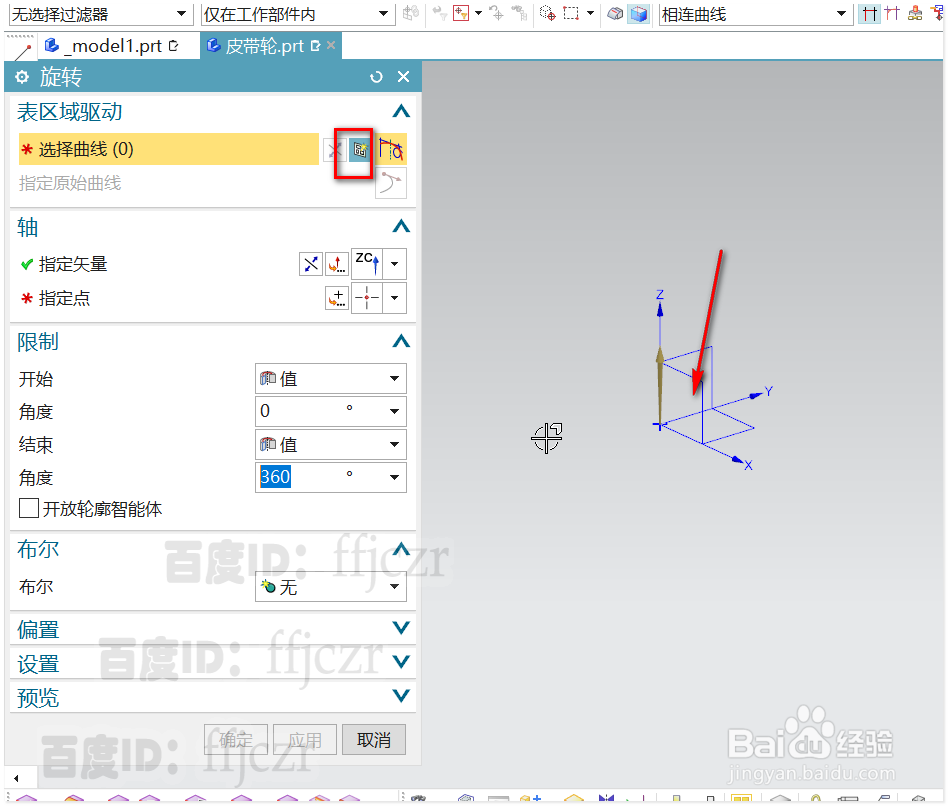

1、 选用旋转命令，以XZ面为草绘平面。

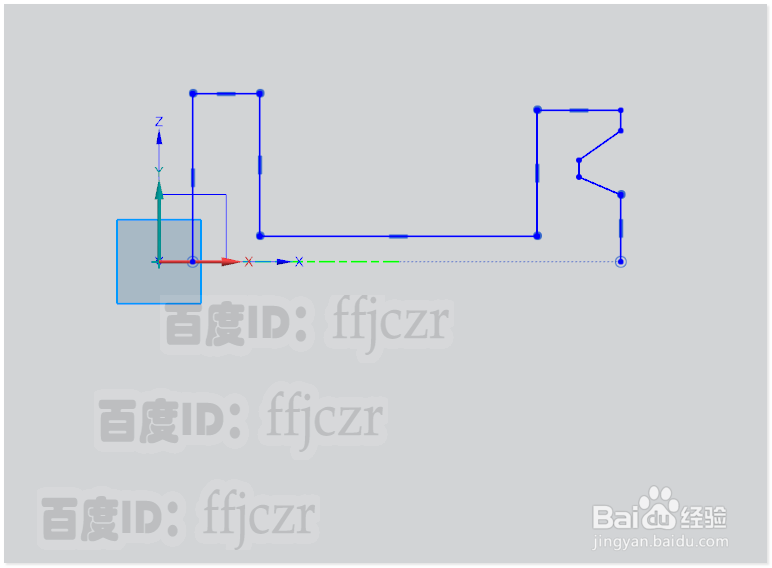

2、 进入草绘模式，选用轮廓线命令，在坐标的第一象限上绘出皮带轮的大致轮廓。如图所示。

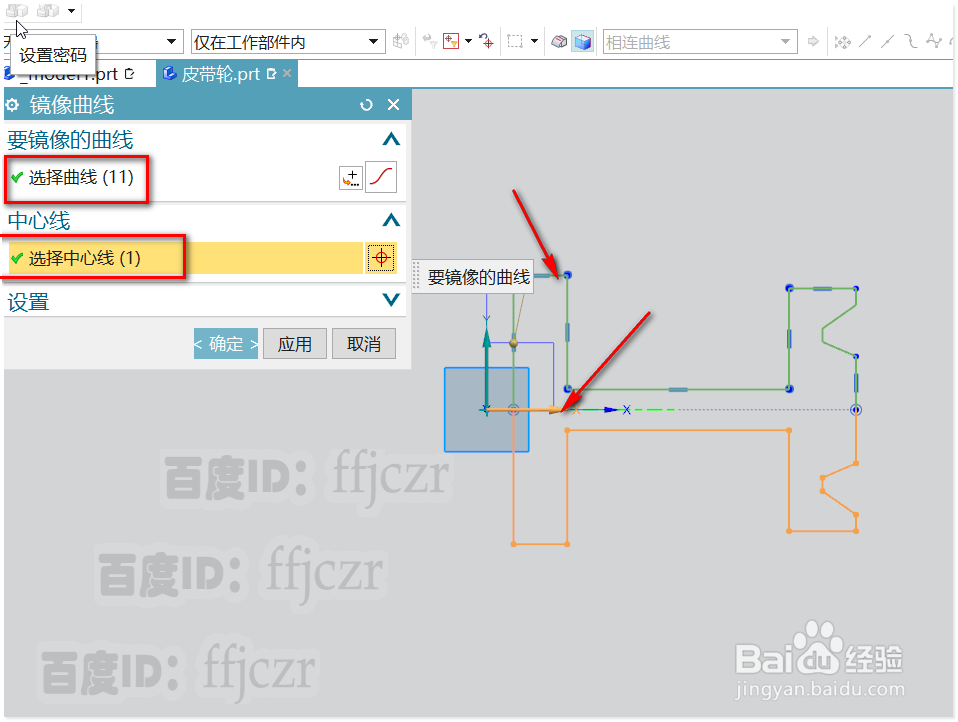

3、 选用镜像曲线命令，要镜像的曲线为上步的轮廓线；中心线为X轴。确定后，在第四象限得到皮带轮的另一边轮廓线。

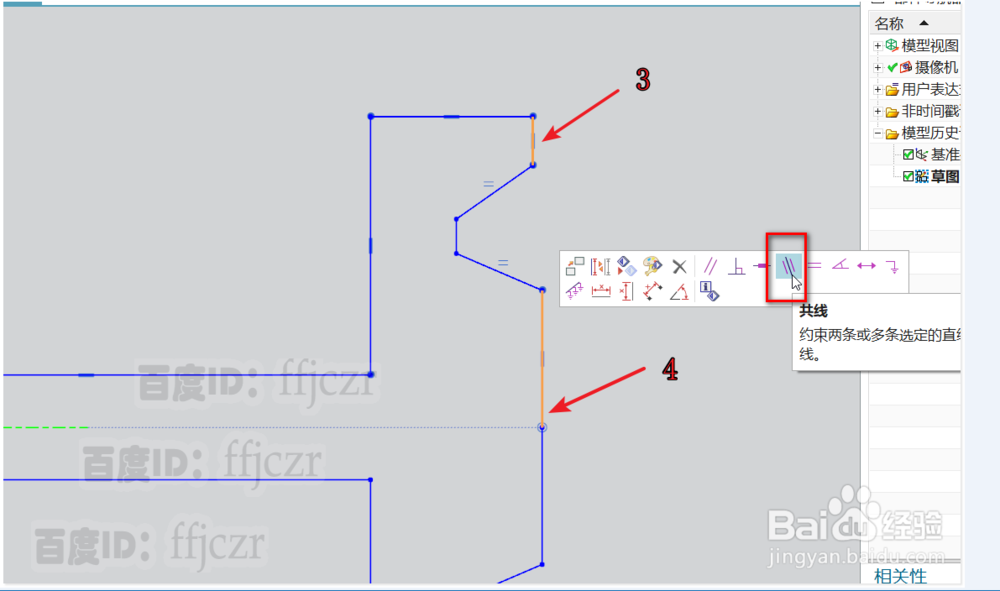

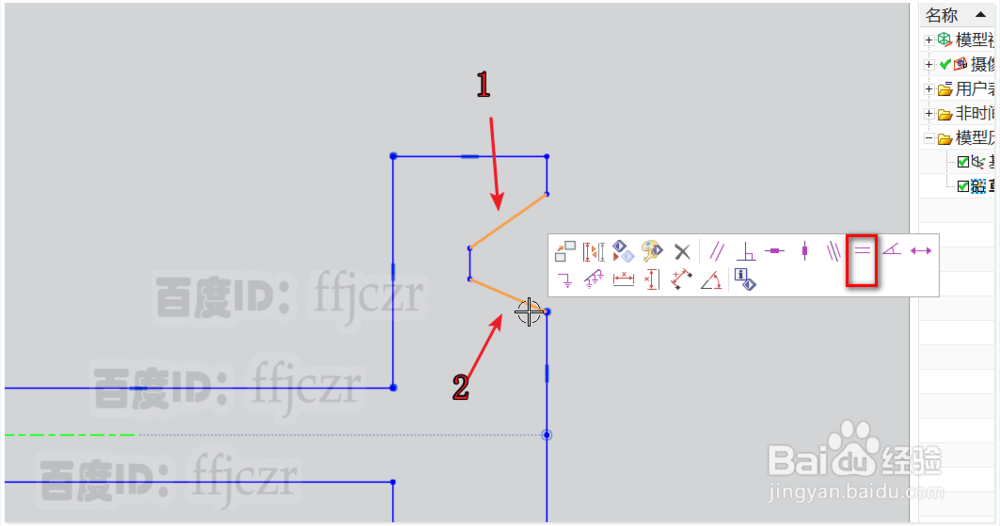

4、下面是对轮廓线的标注约束 首先，等长和共线的线段进行约束。这里等长的线为带有斜度的两条直线1和 2；共线的直线为3和4.分别选中该直线后点右键即可从列表中选取相应的方式进行约束。

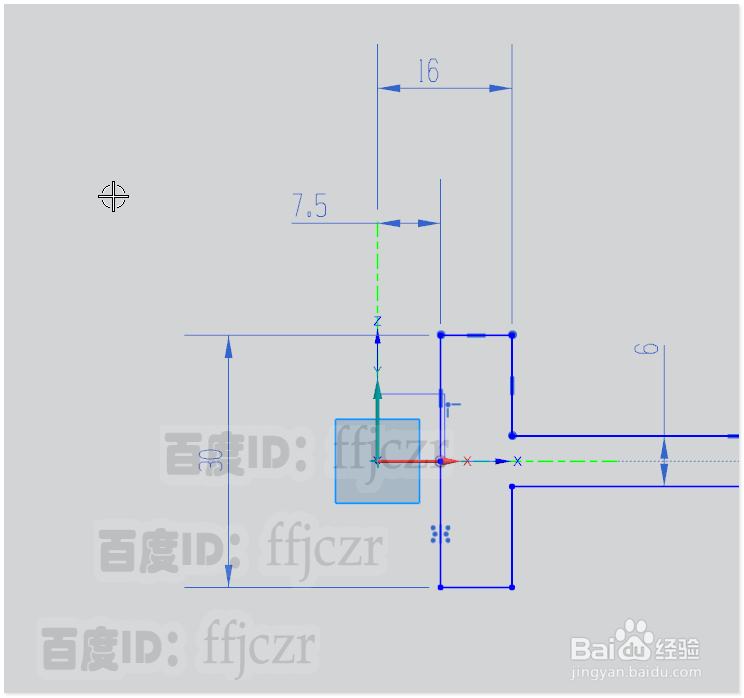

5、 轮廓线的标注分二部分来说明，先从左边开始标注；轮廓线的左边可以看成是一个矩形，最左的宽边离Y轴7.5，靠右的宽边离Y轴16；宽30，宽边的中心在X轴上。

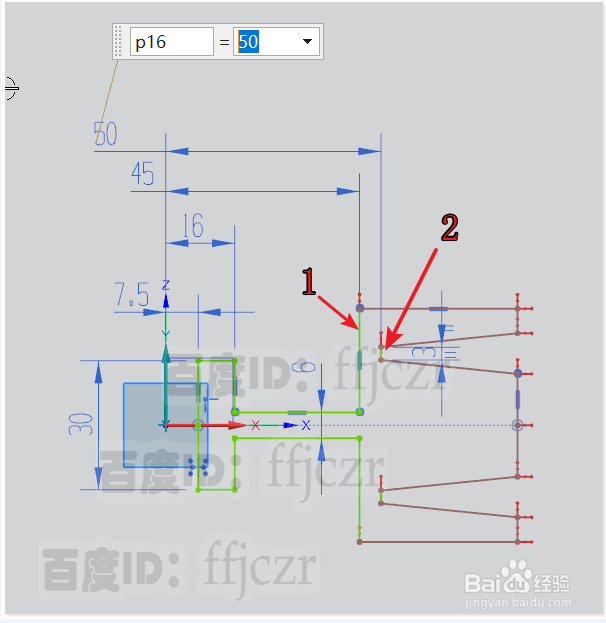

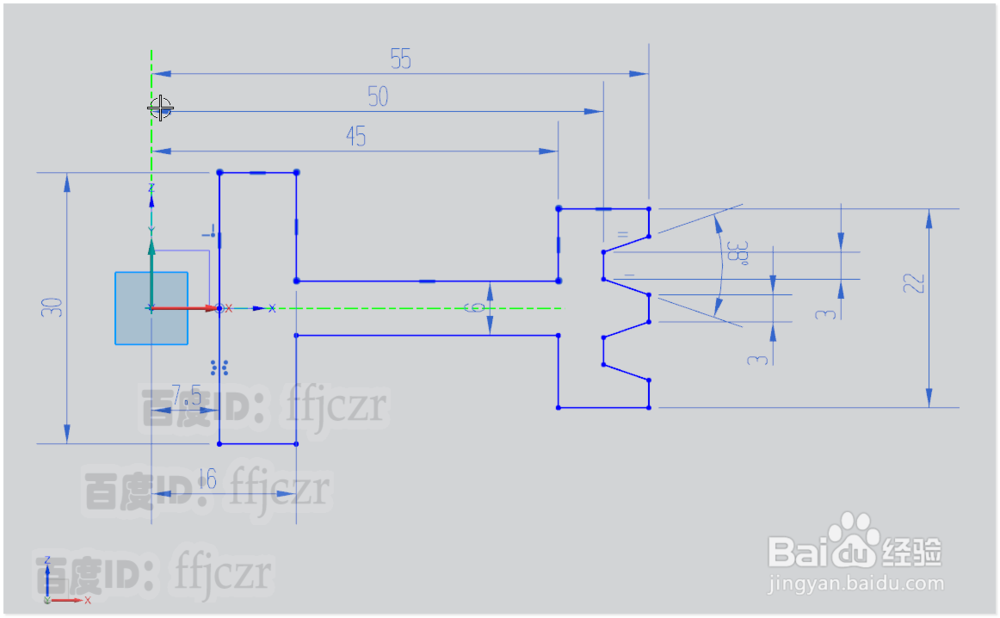

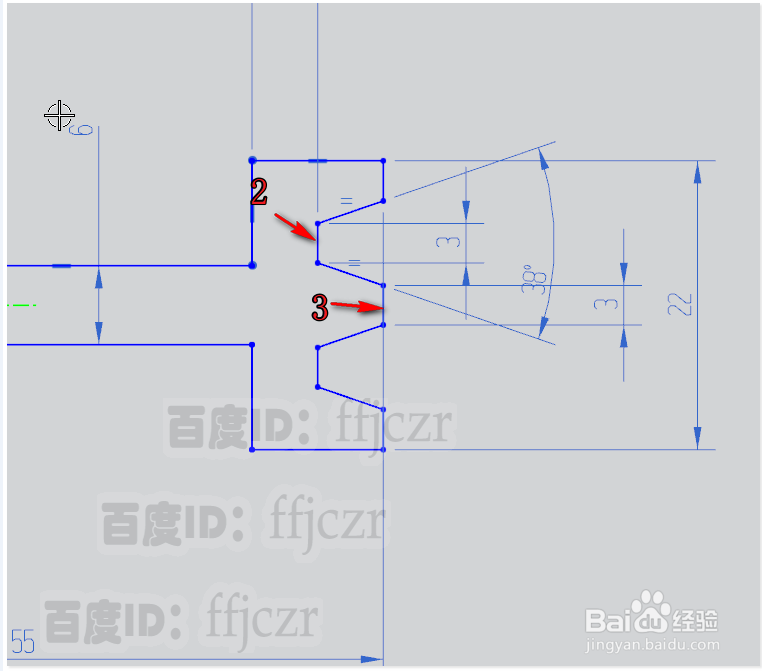

6、 再来右边部分，连接左边部分的两条线距离为6；如图1所示的1线距离孢亨槐溲Y轴45，2线距离Y轴50；2线的长度为3；最右边的竖线距Y轴55. 图2所示的2、3线长度相等，两条斜线形成的角度为38.右边最大轮廓边宽22.草图完全约束；至此，皮带轮的主体截面草图绘制完成了。
