电路图怎么画的

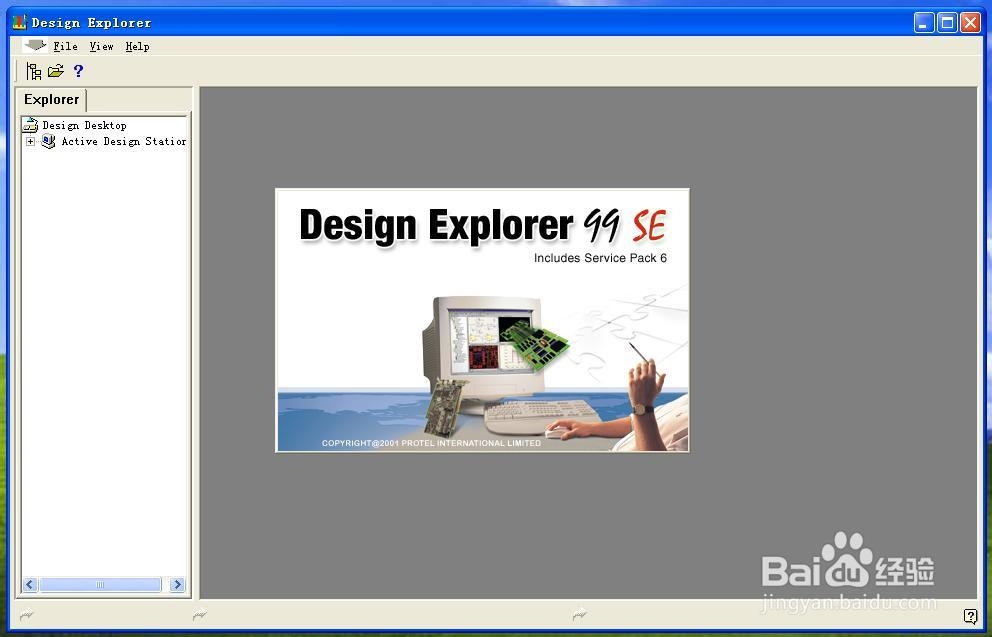

1、先启动protel 99se 软件，如下图所示：

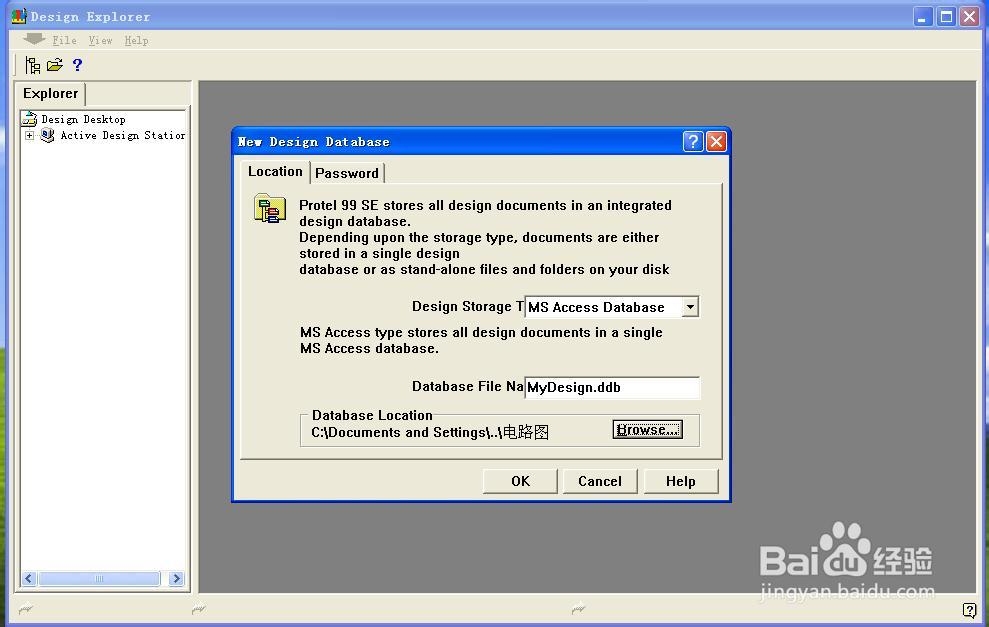

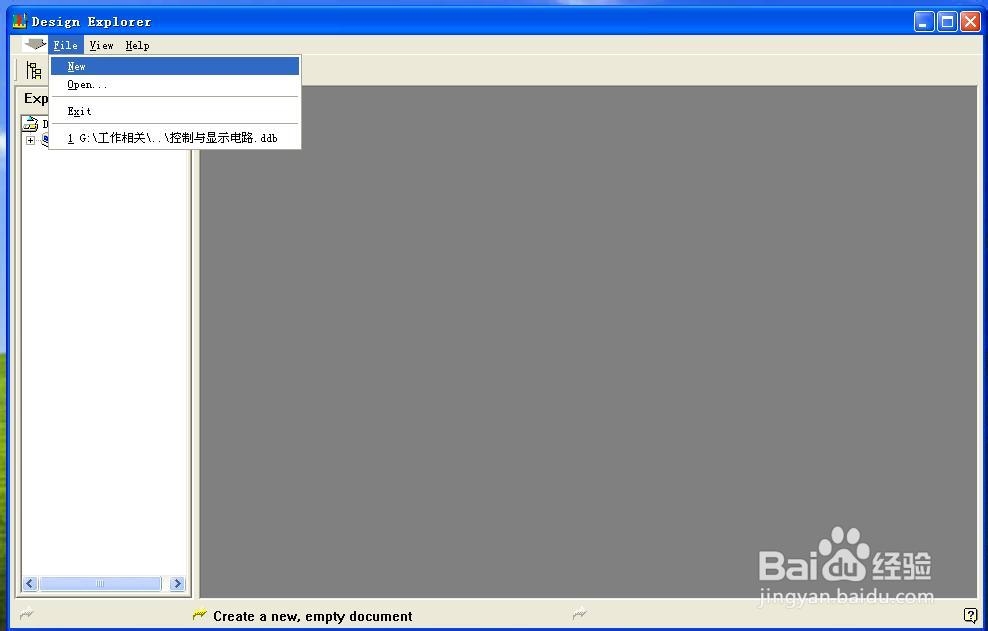

2、点击file-new，新建一个工程，如下图所示：

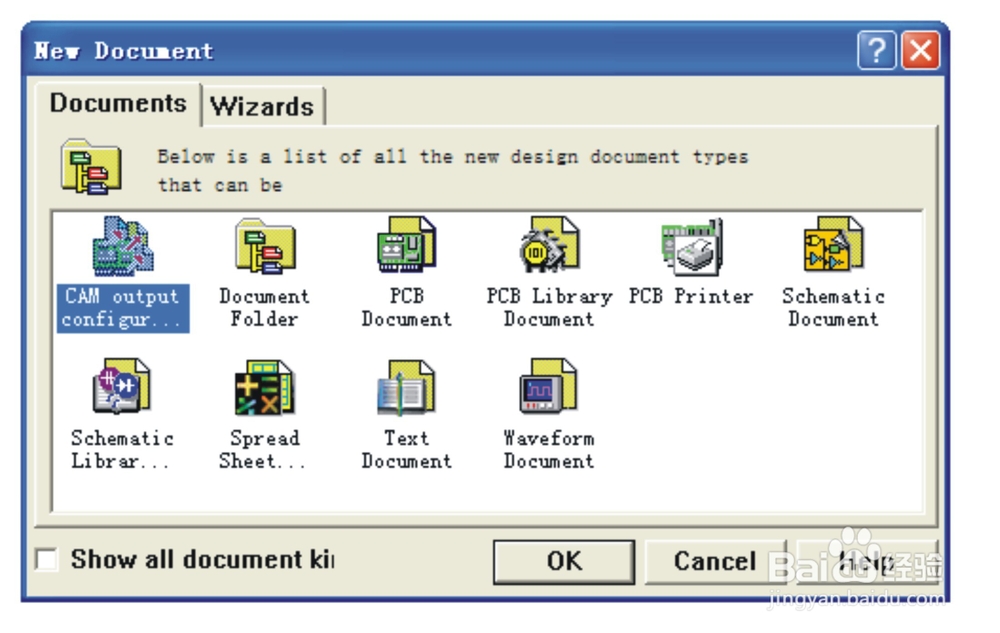

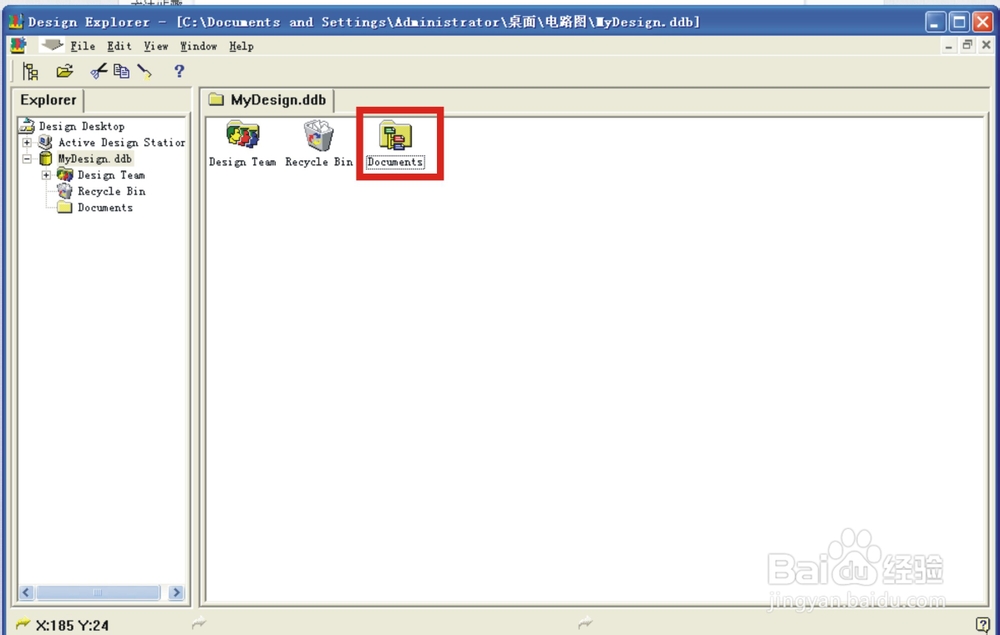

3、双击工程中的document图片，如下图一所示，然后在file-new菜单，弹出新建对话框。如下图二所示

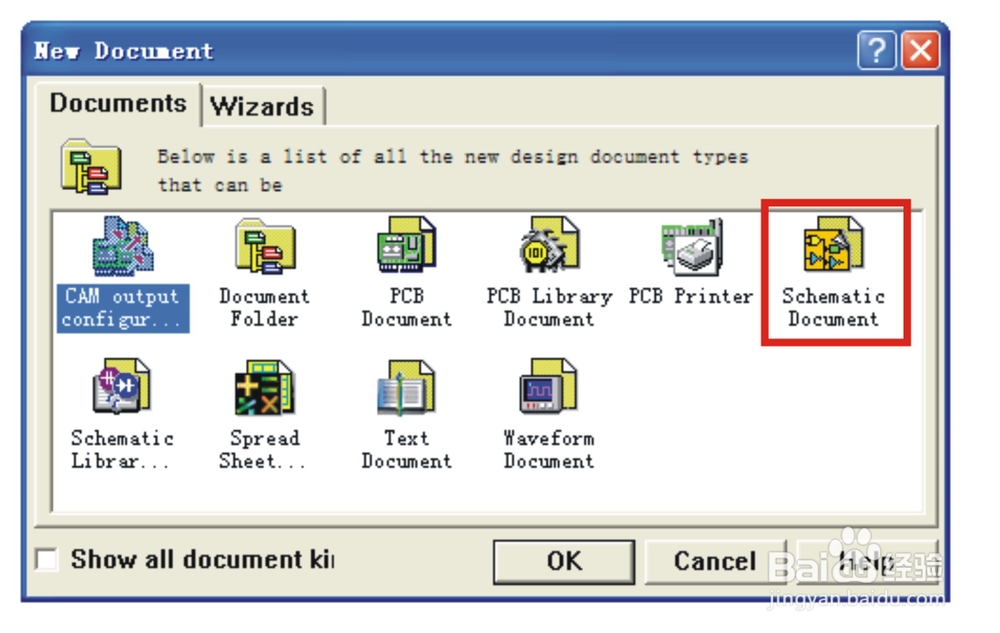

4、在对话框中选原理图图片，如下图红框所选，

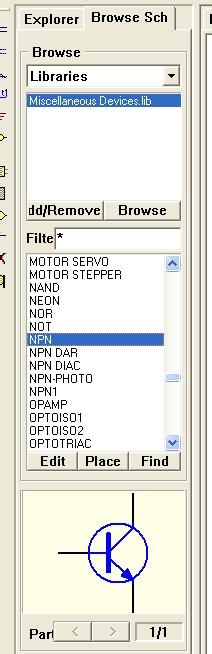

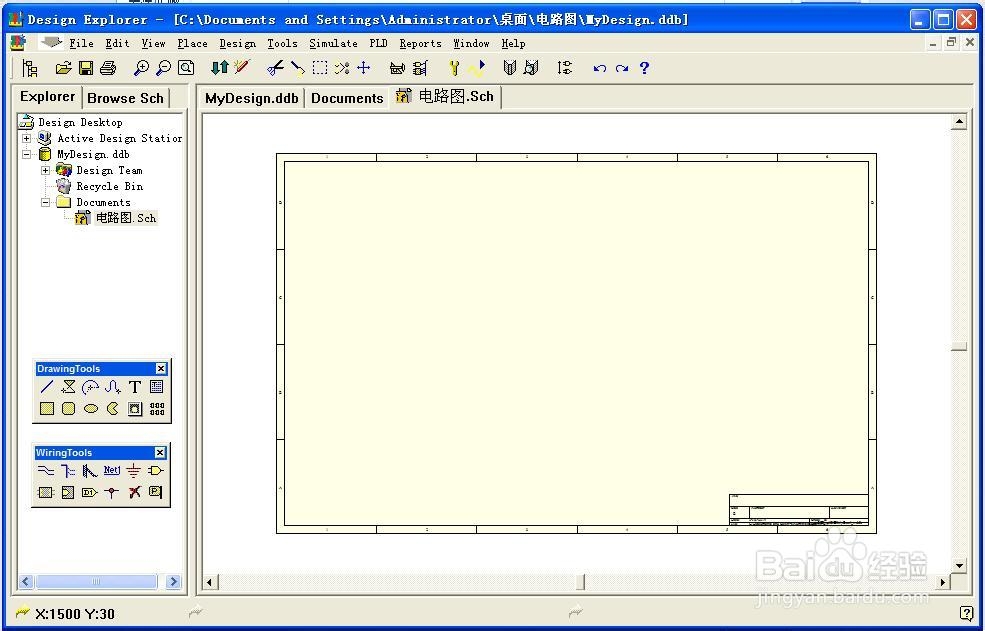

5、这样，我们就进入了protel的电路图绘制界面了。下面就可以开始正式的电路图绘制了。根据你的原理图，先从软件的元件库中找出相关的元件，如下图所示：

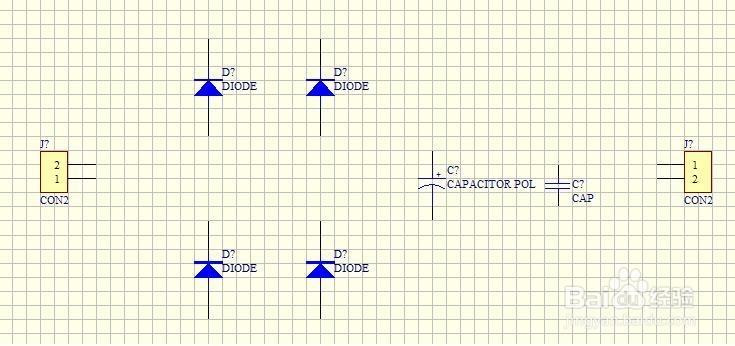

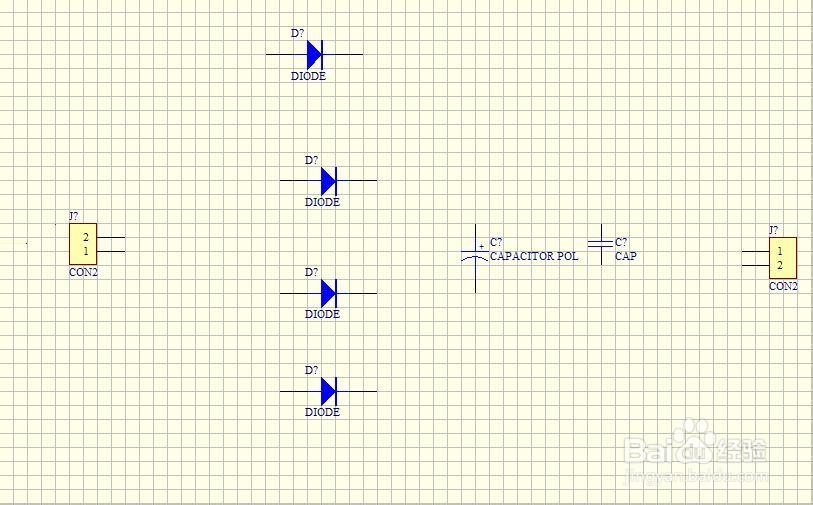

6、下面我们以绘制整流滤波电路为例，我先将电路中的元件全都找出来后放置在图纸上，如下图所示：

7、调整元器件的摆放位置，使其美观一点。摆好后如下图所示：

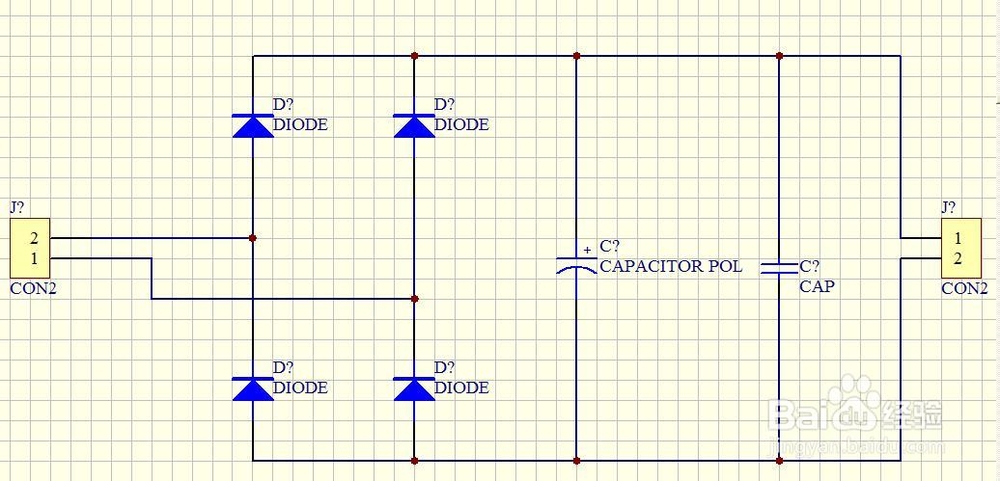

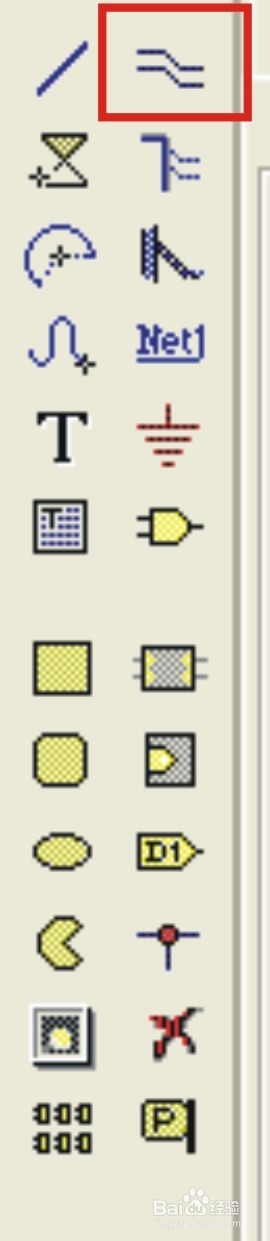

8、接下来就连线了，根据电路的原理进行连线！连接好后，如下图所示：

9、这样一幅简单的电路就画好了。下来你还可以进一步美化，就是修改元件的名字，型号等！

10、protel是电路设计的一款比较容易上手的软件，如果你想画电路图，不妨好好研究下。
