TYPE-C接口的工作原理

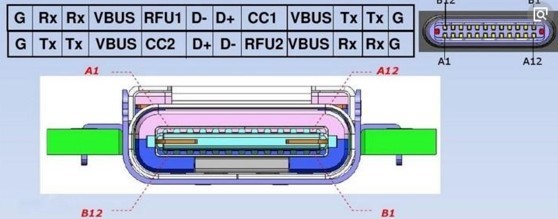

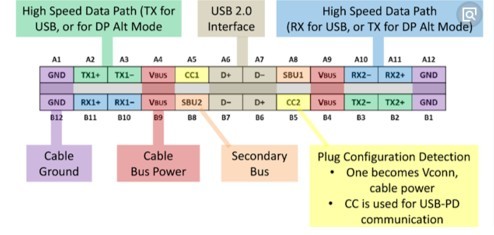

1、打开datasheet描述页，可以看到D掂迎豢畦FP 为主的关系，UFP为从的关系，DRP可为主关系也可为从关系，取决于接什么DFP的CC脚有上拉电阻伊怕锱鳏Rp,UFP有下拉电阻Rd。未连接时，DFP的VBUS不作为电源输出。管脚D+和D-是来兼容USB之前的标准当CC端相连时，管脚DFP的CC脚会检测到UFP的下拉电阻Rd，说明 在连接上时，是靠DFP打开VBus开关开始供电的。其中TX/RX：属于差分信号，用于数据传输CC1/CC2:控制引脚，用于数据使能探测连接，区分DFP、UFP配置Vbus，有USB Type-c和USB Power Delivery（功率输出）模GND和VBus,各有4个，因此传输功率强CC脚(CC1，CC2)检测到下拉电阻就确定接口插入的方向，顺便切换RX/TX。配置Vconn,当线缆内有芯片时，一个cc传输信号，一个cc变成供电Vconn配置其他模式。如下图，可以看到引脚图中的介绍，引脚是从接口的中心呈现对称关系的，所以Type-C的设备可以正反插都能正常工作

2、Type-C有三种电流模式，由CC管脚来传输和检测。
