activiti教程之示例项目activiti-explorer运行

1、在百度搜索“ActivitiUserGuide”，可以找到官方的学习教程，如图：

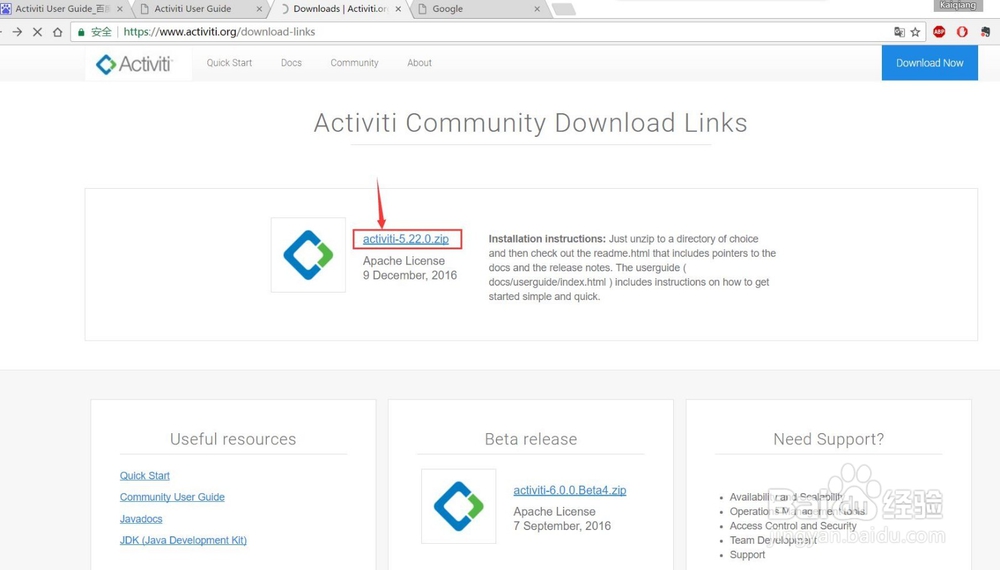

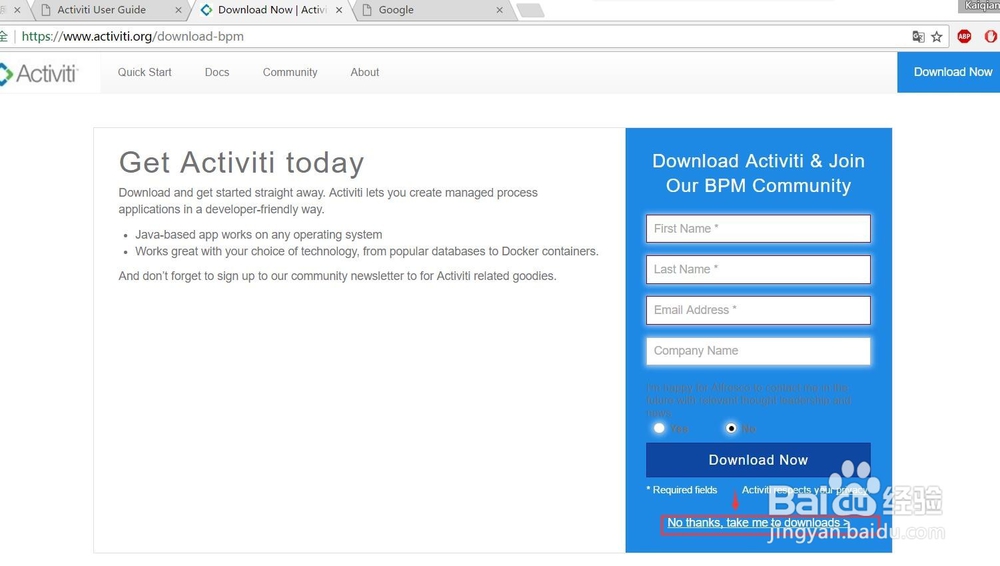

2、根据官方教程学习，先下载源代码：

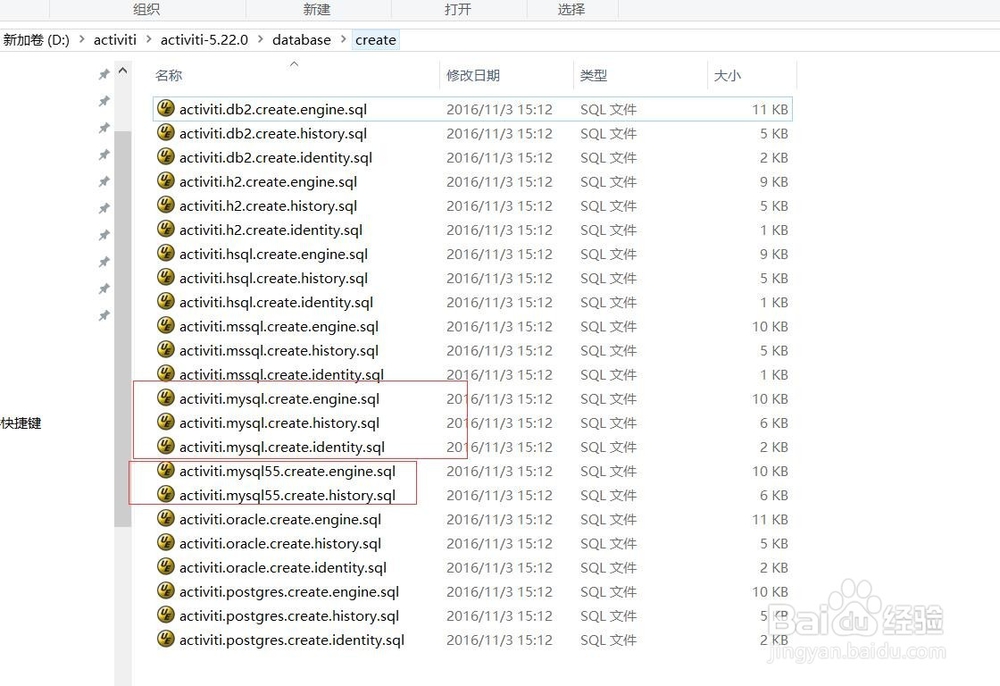

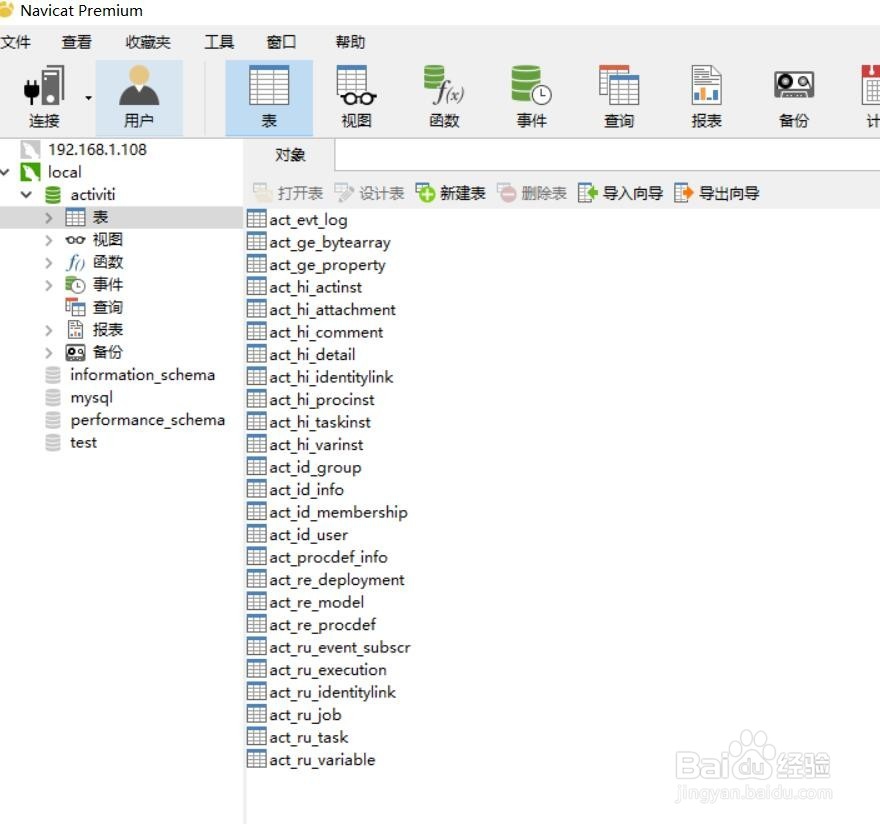

3、解压activiti-5.22.0.zip，然后找到对应的数据库的脚本，将activiti的表在待整合的项目数据库中建好，如图，以mysql为例创建好的表：

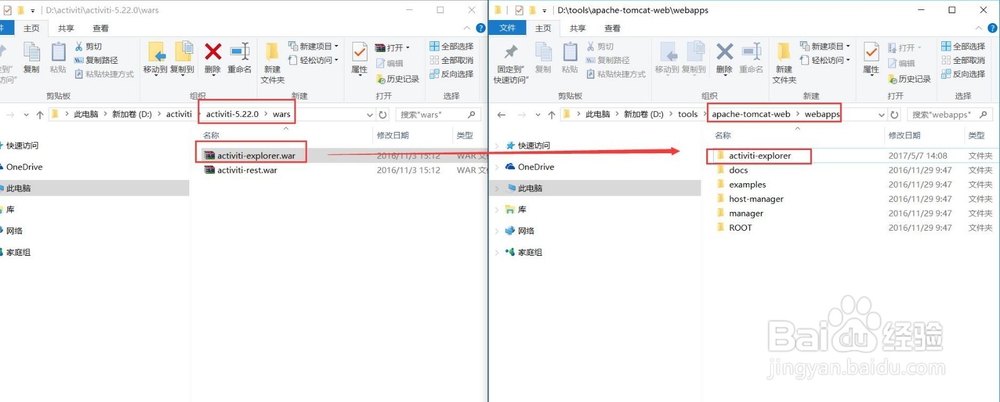

4、将\activiti-5.22.0\wars\activiti-explorer.war解压到tomcat的webapps下，并修改d芟鲠阻缒b.properties，本例修改为本地mysql，即上一步骤创建好的数据库activiti，如图：

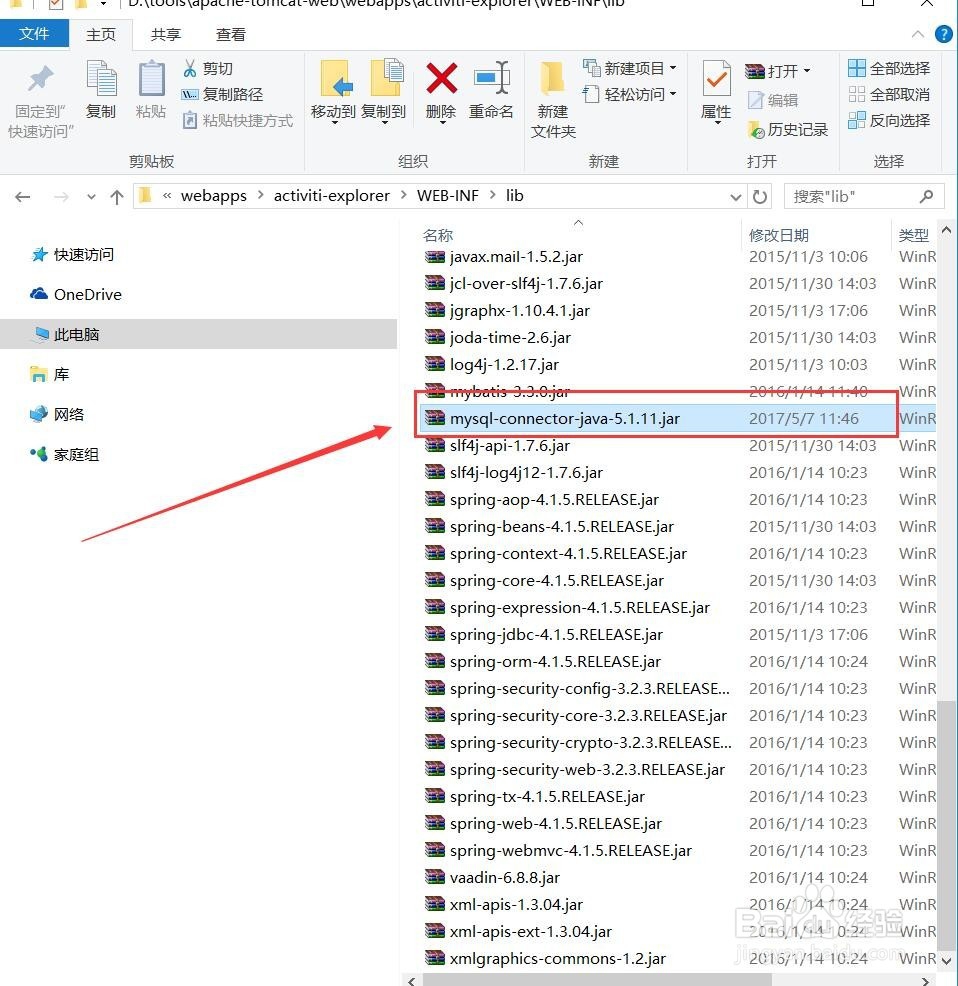

5、由于activiti-explorer.war原示例没有包含mysql的连接的jar包，因此要复制m烤恤鹇灭ysql-connector-java-5.1.11.jar到\webapps\activiti-explorer\WEB-INF\lib下，如图：

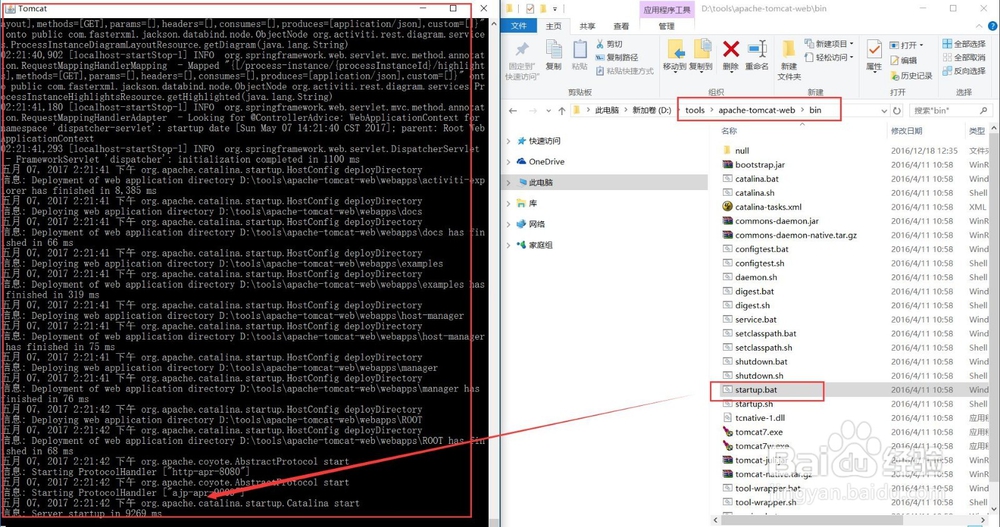

6、启动tomcat，查看控制台启动情况，如无意外，启动成功，如图：

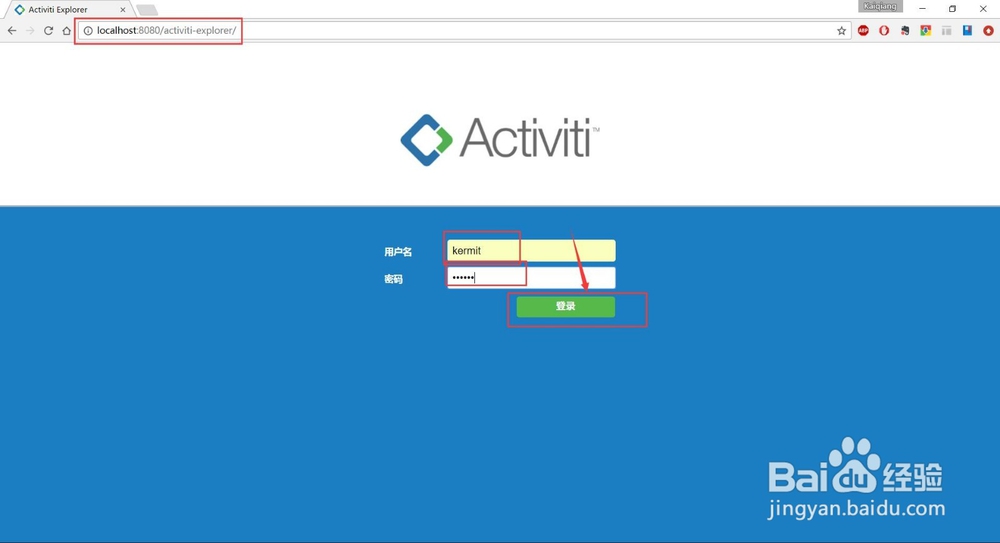

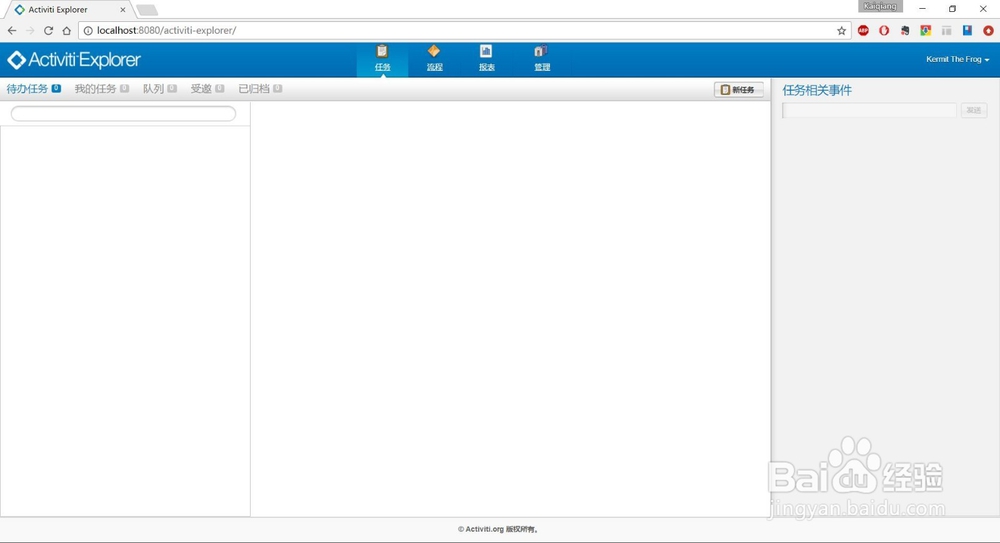

7、打开浏览器输入http://localhost:8080/activiti-explorer，使用用户kermit，密码kermit登录，可以看到首页，如图：

8、点击上方菜单“流程”，在左侧可以看到内置的示例流程，点击“Simple approval process”可以看到一个简单审批流程，如图：

9、在Simple approval process流程右上方，点击启动流程，跳转到一个表单，填写好表单，发起一个流程实例：

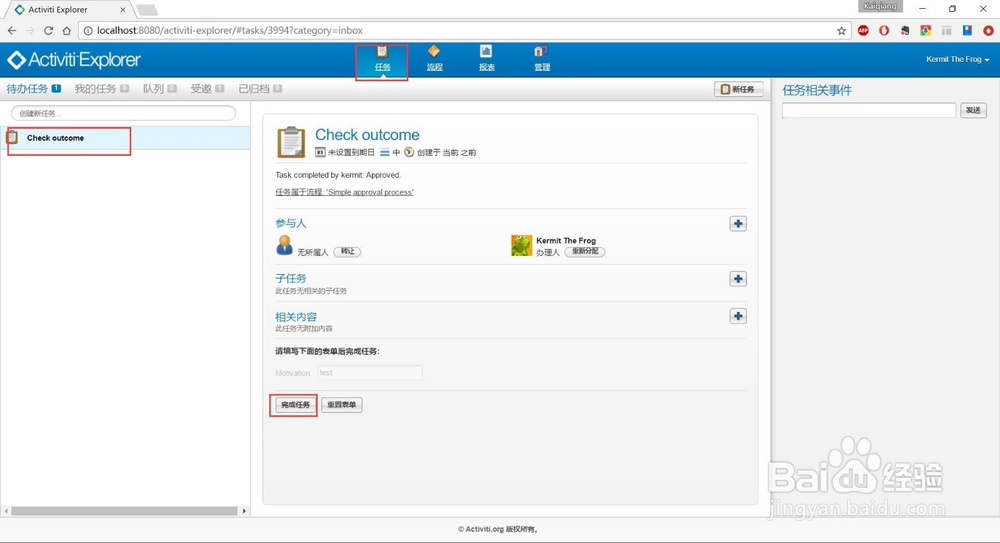

10、可以从“任务”菜单中找到流程任务，如图，填写表单，并选择审核通过；然后 任务会跳转到下任务，如图：

11、点击菜单”管理“-》”管理“，再点左侧”已完成流程实例“，可以看到刚刚已经跑完成的流程实例：

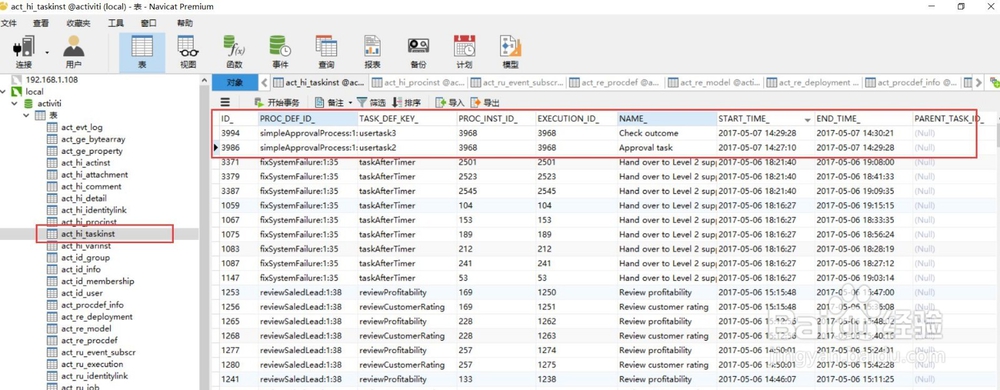

12、打开数据库，查看DB表数据，可以看到刚刚完成的两个任务数据，如图：

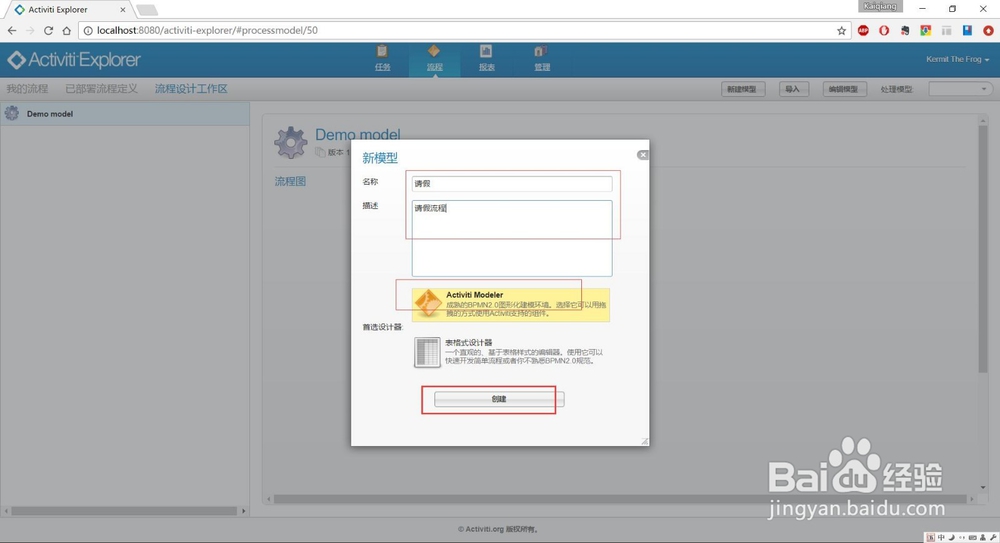

13、流程设计：点击上方菜单“流程设计工作区”，可以在此新建流程模型，如图：

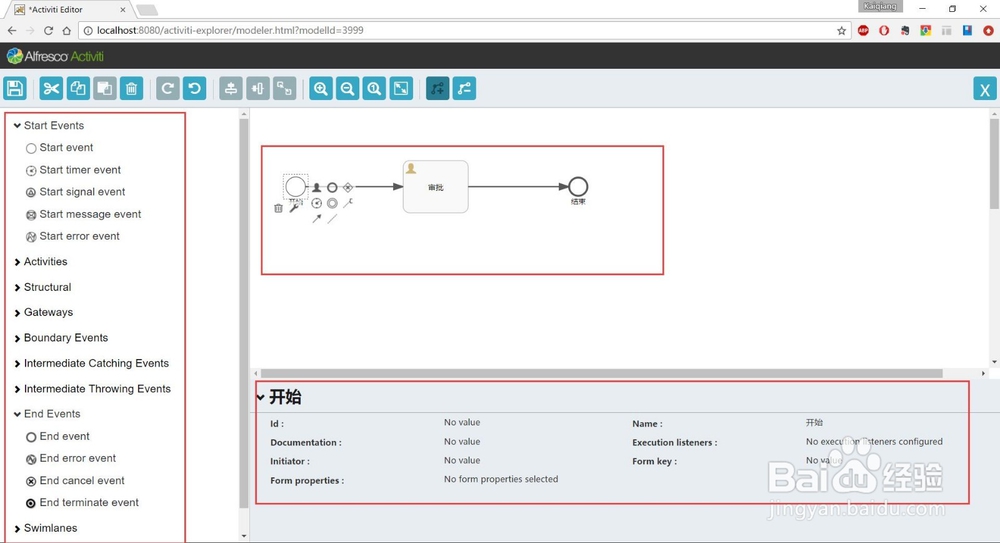

14、进入可以化流程设计器，从左侧拖拉相关流程控件到右侧工作区，并配置属性，如图：

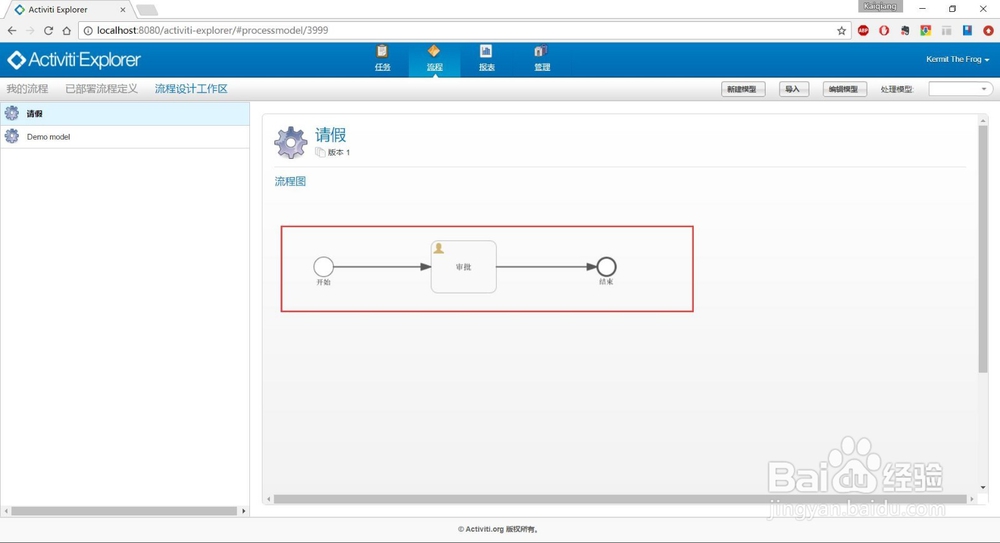

15、保存流程模型，如图：
