Creo曲面修剪功能详解教程

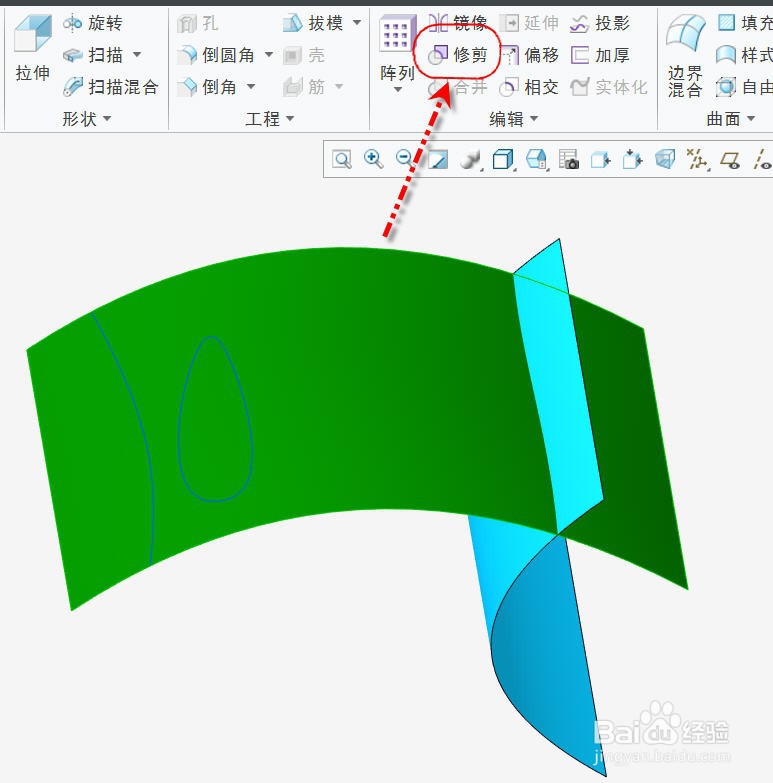

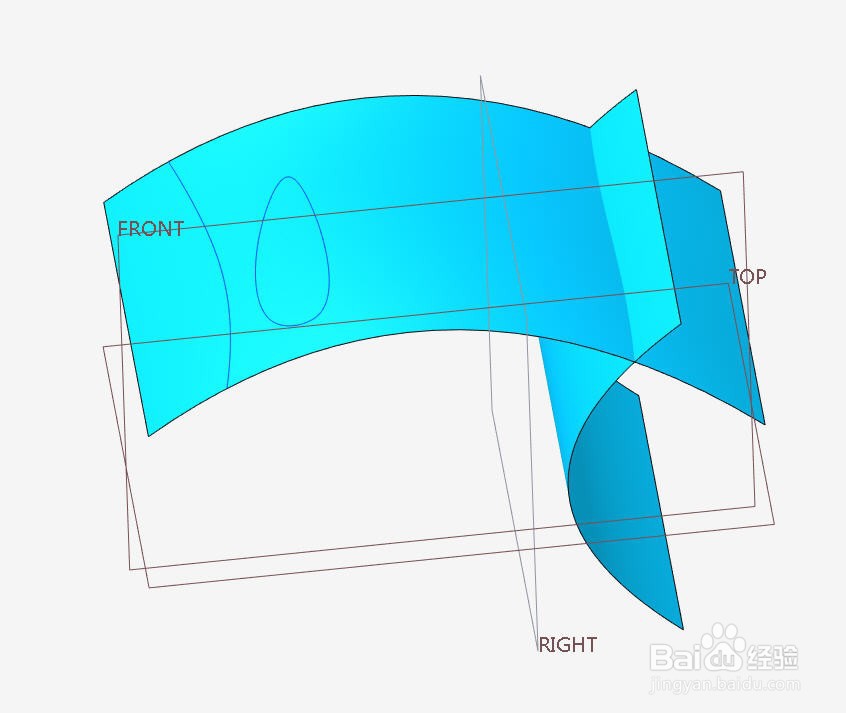

1、打开待修剪的曲面模型，模型中已画好被修剪的曲面和修剪曲面，还有用于修剪的基准曲线和基准平面。选中被修剪的曲面，才能激活【模型】选项卡中的【修剪】按钮

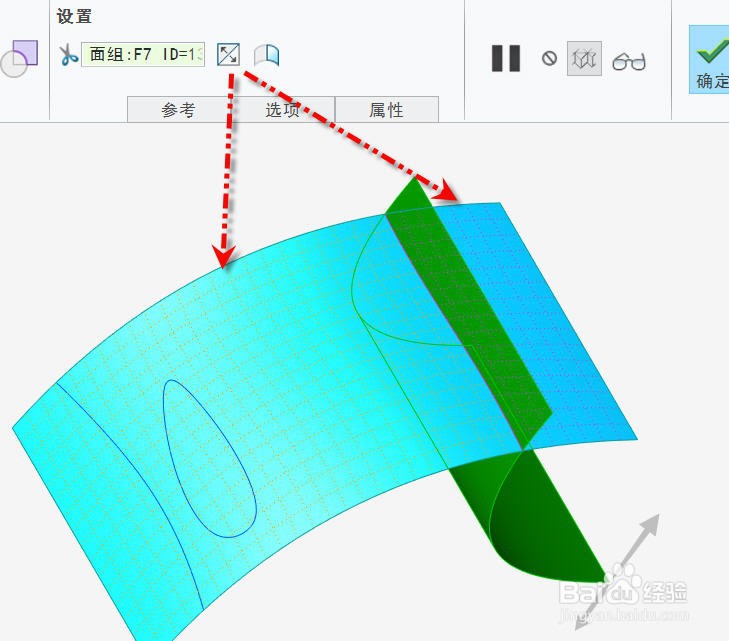

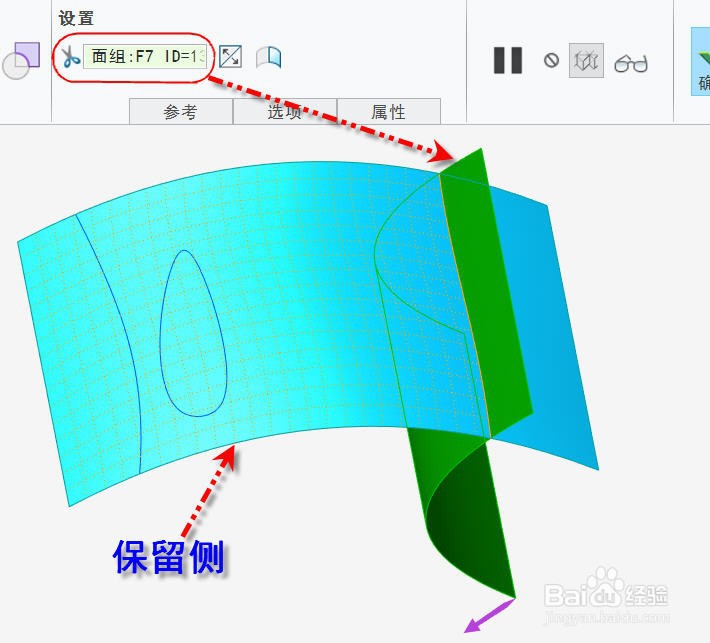

2、可用于对曲面进行修剪的几何包括曲面、基准平面和曲线，首先看使用曲面修复的方法。在【修剪】操控面板中选择图示曲面，被修剪的曲面将分成两侧，其中一侧会生成网格线另一侧则没有。有网格线的一侧代表是修剪后保留的一侧，没有网格线的一侧将被剪掉。依次点击【反向】按钮可以切换修剪侧

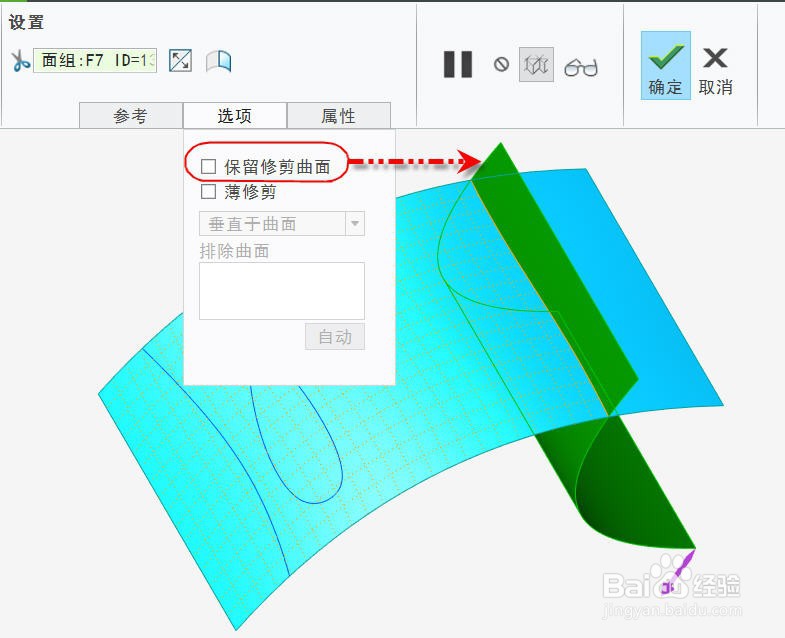

3、点击并展开【选项】选项页并取消【保留修剪曲面】选项，点击【预览】便可看到用于修剪的曲面在修剪后消失了。

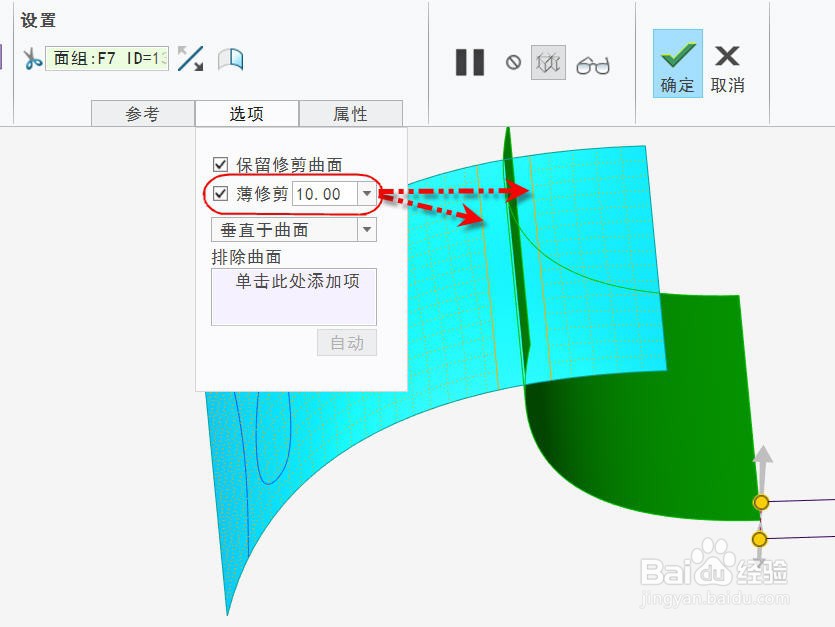

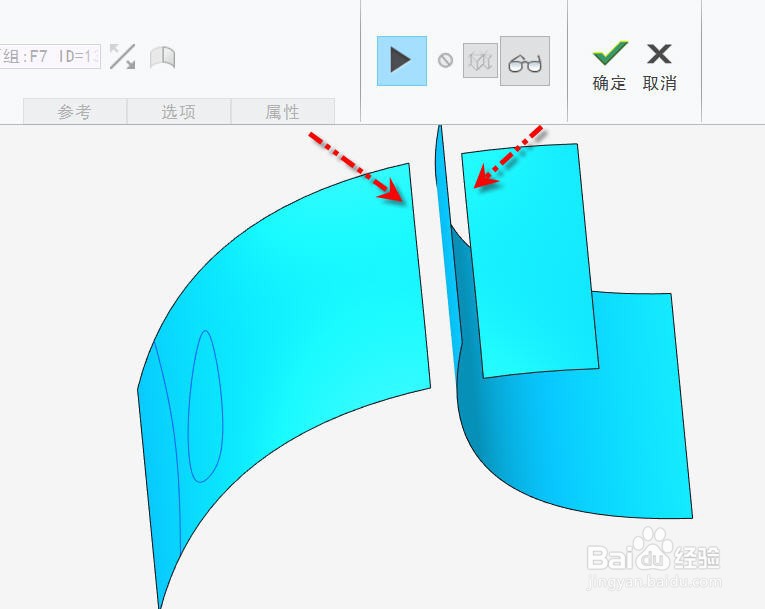

4、重新使用【保留修剪曲面】，勾上【薄修剪】选项并在输入框内输入10，点击【预览】便可看到被修剪曲面被沿修剪曲面切出10mm的切口，如图所示。此时点击操控面板上的【反向】按钮可切换修剪哪一侧

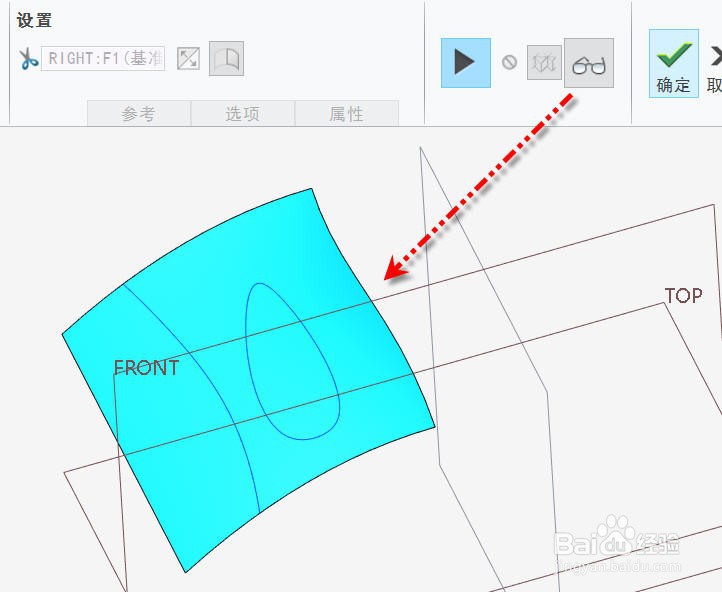

5、点击并激活【参考】输入框并选择RIGHT基准面，则被修剪曲面会被基准平面在相交处修剪，如图所示

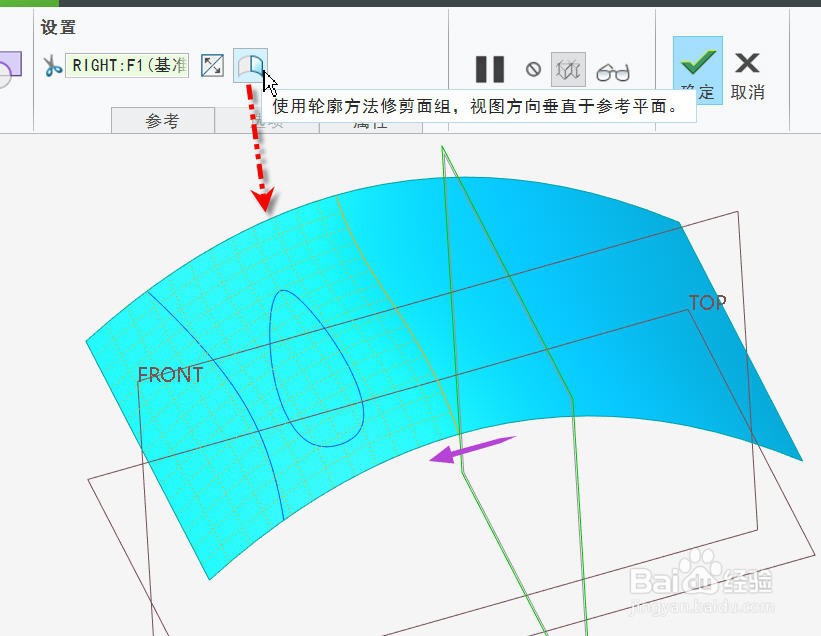

6、按下方向按钮右侧【轮廓修剪】检查按钮，则曲面变为在平面法向方向的最大轮廓线处修剪，如图所示

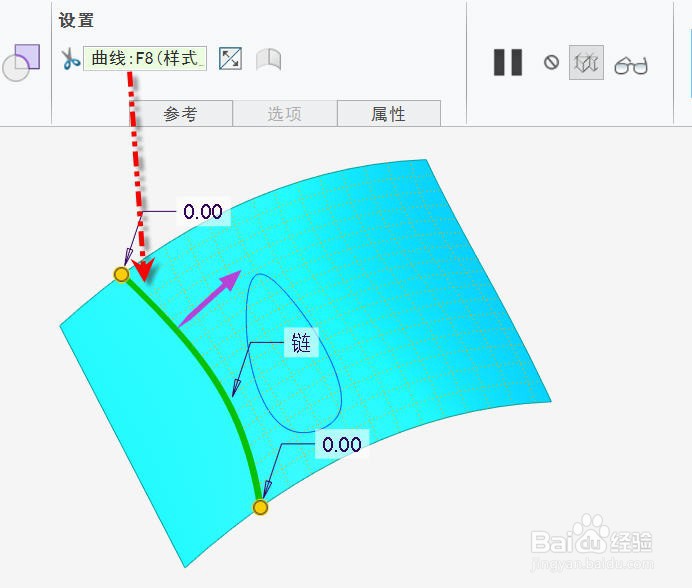

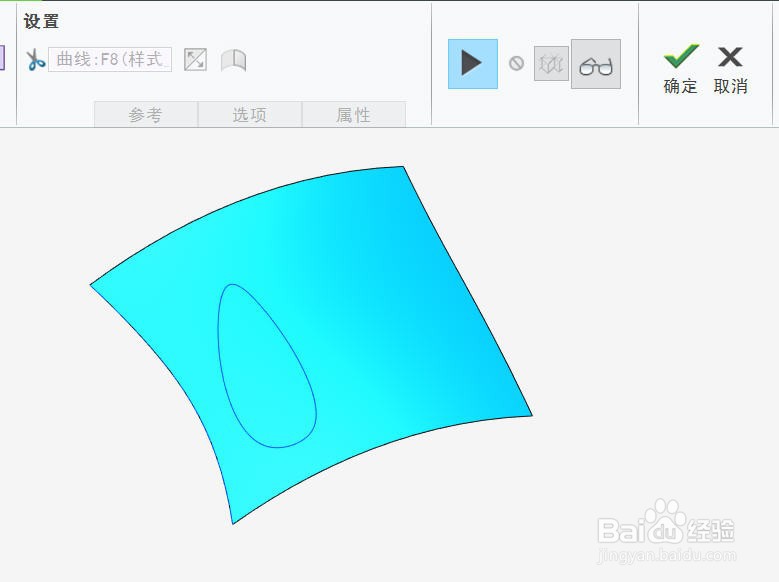

7、点击并激活【参考】输入框并选择图示开放曲线，则曲面被曲线修剪，曲面被修剪曲线修剪掉两侧之一或直接分割曲面

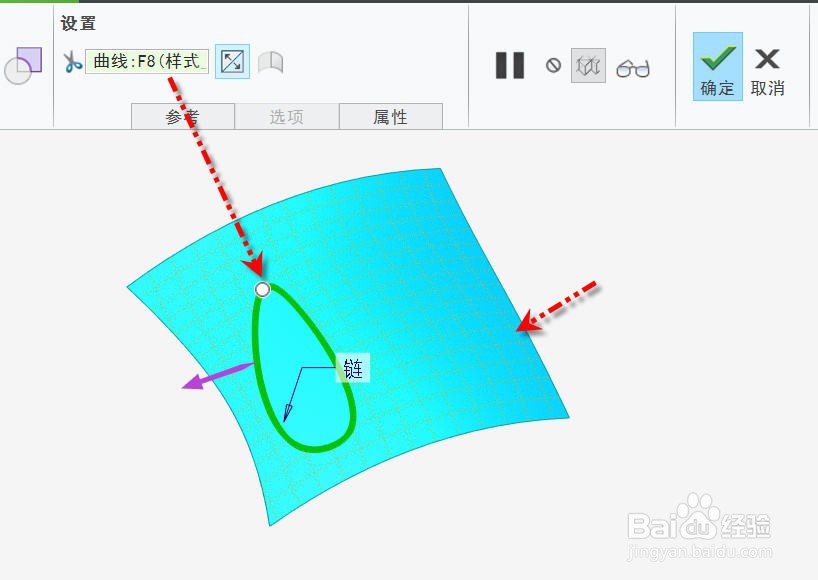

8、点击并激活【参考】输入框并选择图示封闭曲线，则曲面被封闭曲线修剪，曲面被修剪曲线修剪掉内外侧之一或直接分割曲面
