如何看通用汽车冷却系统电路图？

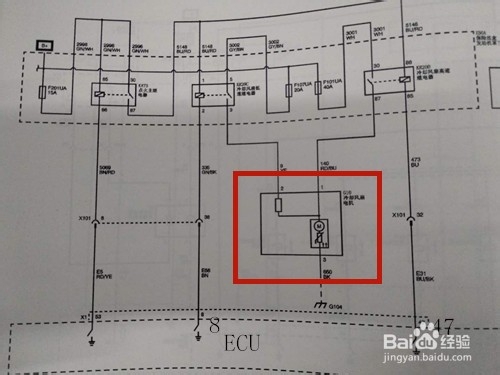

1、冷却风扇电机。

在这个电路中可以看到这个冷却风扇电机，中间有一个电阻，这个电阻是用来区分高低速的，风扇的电路比较简单，上面也只有三根线。

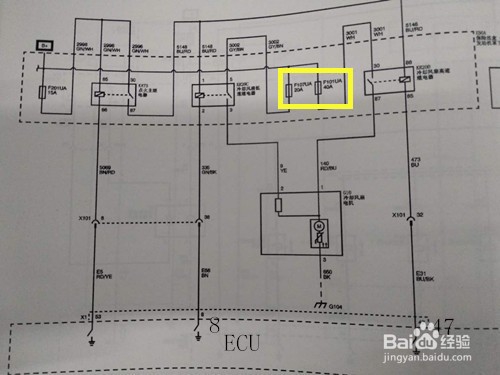

2、电源。

风扇电机的电源是常电，而且高低速有两个保险丝。在实际检查时要区别开，低速风扇不工作，可能是低速保险丝熔断导致。

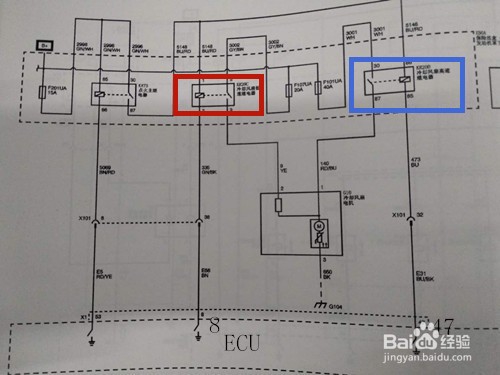

3、继电器。

在这个电路中有两个继电器与冷却系统有关联，一个是低速风扇继电器，另一个是高速风扇继电器 ，它们的控制端都受电脑模块控制。

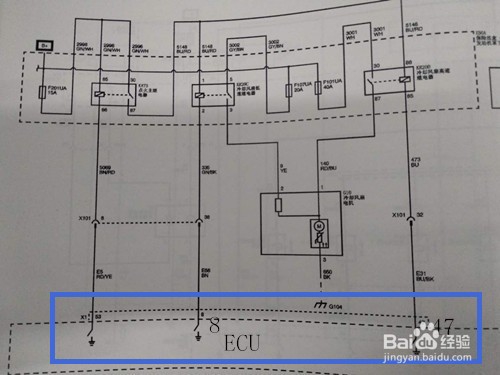

4、电脑模块。

电脑模块接收到水温传感器的信号后，会依据内部的程序控制8与47号脚接地，让继电器吸合。

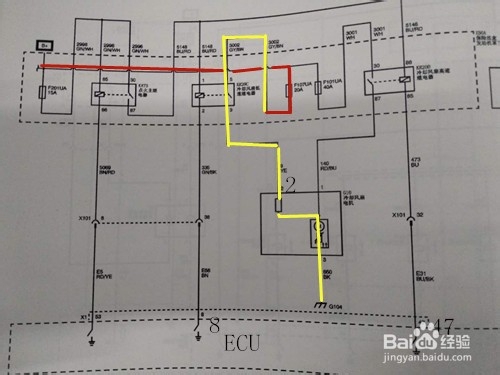

5、低速风扇电路走向。

当水温达到设定的温度后，8号脚吸合，电流从B+出发，到达低速保险后，经过 风扇电机2号脚，3号接地，风扇低速运转给发动机降温。

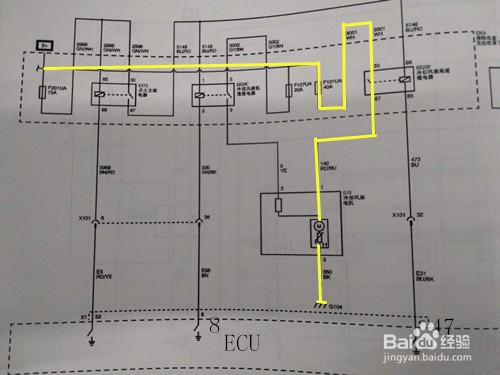

6、高速风扇电路走向。

水温高时，模块控制47号脚吸合，电流从B+流出，到40A有保险，到电机1号脚，从3号脚流出，风扇高速运转，加快发动机冷却。
