智慧养殖环境监控、畜禽养殖环境监测系统方案

1、智慧养殖环境监控系统基于传统服务器或云服务器平台和XL.SN智能传感网络技术（2.4G、433M、GPRS、NB-IOT等），采用物联网智能网关、智能环境监测装置、智能测控装置、环境监测传感器等，实现对空气温湿度、光照度、CO2浓度、硫化氢、氨气、溶氧量、PH值、水温、铵氮等养殖场环境参数的实时采集、无线传输、监测和控制。

工作人员通过电脑或智能手机，可实时查看养殖场内环境参数实时值，当相关参数超限时，发出报警信息，提醒用户采取相应措施，在手机或电脑上可对相关设备发出控制指令，实现随时随地远程控制，采取紧急措施。

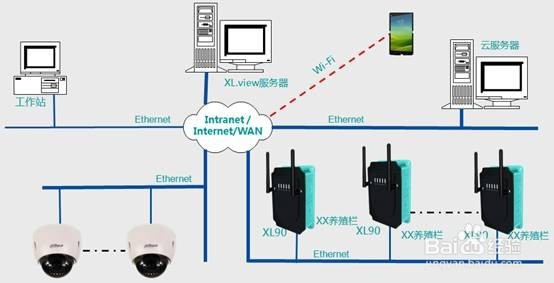

2、现场监控网络方案

XL90智能网关通过2.4GHz或433MHz等方式读取节点设备数据后，进行协议转换、数据处理，通过局域网，上传数据至XL.view服务器；XL.view服务器，或XL90，通过Internet将数据转发给云服务器的第三方系统。

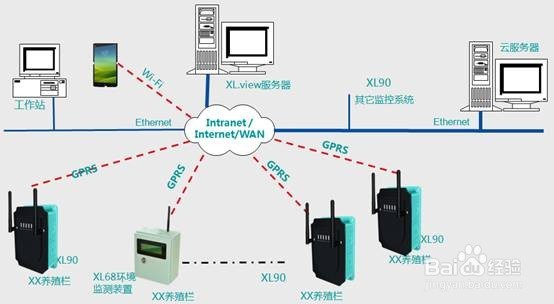

3、云服务器网络方案

XL90智能网关通过2.4GHz或433MHz等方式读取节点设备数据后，进行协议转换、数据处理，通过局域网，上传数据至XL.view/MES服务器；XL.view服务器，或XL90，通过以太网或Internet将数据转发给第三方云服务系统。

4、信号采集方案

XL68智能环境监测装置，采集空气温湿度、H2S、NH3、O2、CO2等等气体浓度，光照、差压等等信号；简单应用中选择XL61温湿度传感器采集空气温湿度；XL65控制养殖栏内的参数，起动风机、加热装置、湿帘、照明，起动声光报警器，采集用水量、用电量、水压等等用户关注的参数。

1、XL.VIEW组态监控软件是基于SQLServer 数据库的系统控制中心，负责系统历史数据存贮，更高层级的数据计算、统计、分析，数据展示、发布、推送等，支持XLPS、MODBUS TCP、MODBUS RTU、OPC等通信协议，可按用户要求提供定制协议，支持Mssql、Mysql、Access等数据库接口，支持Active/Com/Dll，并通过Java Script调用，支持Windows、Android、iOS平台访问，适用于Window XP,Windows 7,Windows Server 2003/2008 操作系统。

1、读取读取智能网关、智能测控装置、智能环境监测装置等通过GPRS、NB-IOT上传的数据，生成历史数据库。

2、对数据进行统计、分析，生成用户所需的各种报表、曲线、图形，技术指标；

3、实时显示、发布各种环境参数数据等；自动推送通知、报警信息，提醒相关人员进行支援；

4、PC、移动终端，依据访问权限，查询、浏览相关数据；

5、通过PC或移动智能终端，对现场设备进行控制；

6、支持百度地图和视频图像显示。

1

2

3

1、XL90/ XL 91物联网智能网关

2、XL68智能环境监测装置

3、XL65智能测控装置

4、XL62环境监测传感器

5、其他的，如声光报警器等。系统具体配置，根据用户实际需求进行扩展。

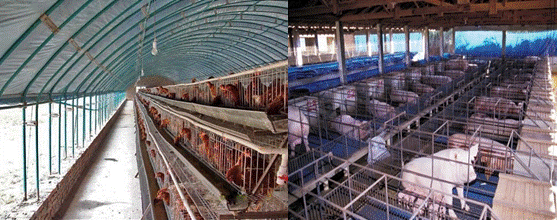

1、该系统，数据采集精确度高和传输稳定性强，无需布线或减少布线，轻松搭建，调试便捷，建设和维护成本低，非常适用于畜牧（牛、猪、羊、马），家禽（鸽子、鸟、鸡、鸭、鹅、兔、狗、猫、蜜蜂）、水产（鱼、乌龟）等养殖场的环境监控。

1、北京农信互联养殖场环境监测项目

2、景德镇养殖场环境监测项目项目

3、山东凤祥养殖场环境监测项目

4、其他
