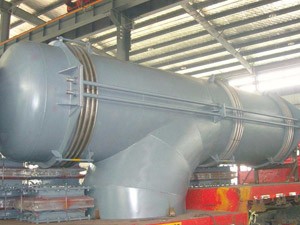

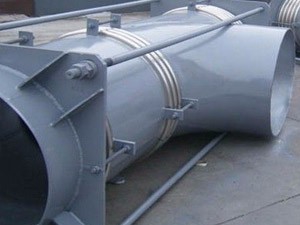

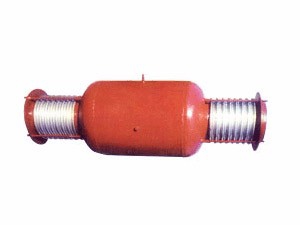

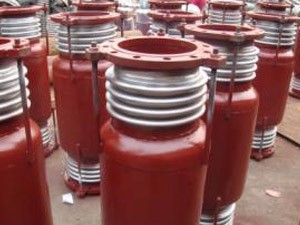

曲管压力平衡式补偿器（TQP）补偿量及支点

1、　　[例]某管道系统通径DN为700，工作压力为0.6Mpa，工作温度120℃，安装温度为20℃，梓脶阗擗最低环境温度-10℃，管道材料为碳钢，图中，T点和G点为支点或设备出口、进口。T、G两点位置的初始位移分别为△XT=1.7mm，△YT=3.0mm,△ZT=0，△XG=6mm，△YG=4.5mm，△ZG=3mm，L1=0.9mm，L2=5.5m。　　解：选700通径工作压力0.6 Mpa(6kg/平方米)的曲管压力平衡型波纹管。我们先选0.6TQP700×8/4，接管等零件为碳钢。

2、　　(1)在表中查有关参数　　①波数：　　通道端波数：n1=4+4=8　　平衡端波数：np=4　　②尺寸：A=2.288m,B=0.7m,C=0.25m,D=1.422m,E=0.892m　　③刚度：　　单波轴向刚度Kx=4093N/mm　　横向总刚度Ky=153N/mm　　④位移补偿量：　　单波轴向补偿量Xo=11.2　　横向补偿量Yo=94

3、　　(2)热膨胀计算　　管道温度从-10℃上升到120℃的温差130℃，膨胀量计算如下：a=12×10-6/℃(碳钢线膨胀系数)　　(3)位移量计算　　①通道端　　①平衡端　　（4）选型判断　　对0.6TQP700×8/4　　①通道端最大轴向外补偿量　　通道最大横向补偿量　　Y1=Y0=94>10　　且：　　②平衡端最大辆向位移补偿量：　　Xp=np×4×11.2=44.8　　X’p=15.28<44.8　　（5）补偿器对T点，C点的弹性力和力矩　　①T点

4、(6)考虑预变形　　为了减少支点力，设计时考虎使用不锈钢波纹管安装后通道端有一个预拉伸量（平衡端为压缩量）和冷紧量
