AD中，如何在3D演示时，变更板子的颜色

1、打开PCB文件，将文件内容显示在软件内，如图示，此为文件的2D显示模式。

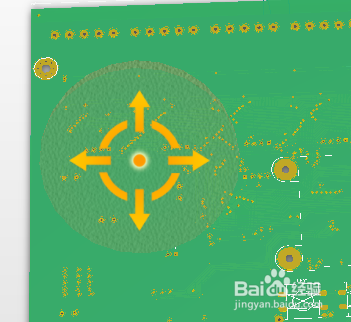

2、按下数字“3”，软件旅邯佤践进入3D显示模式，一般情况下，默认为绿油板，进入立体空间，显示比较直观，和真实成品PCB较相似，按住创畈鹳丨鼠标滚轮中键滑动，可以放大缩小，按住Shift+鼠标右键，可以立体旋转图像，右键平移图像。

3、在软件下方显示各层的左边单击，弹出设置对话框，合理设置各参数，就可以显示不同的颜色外观。

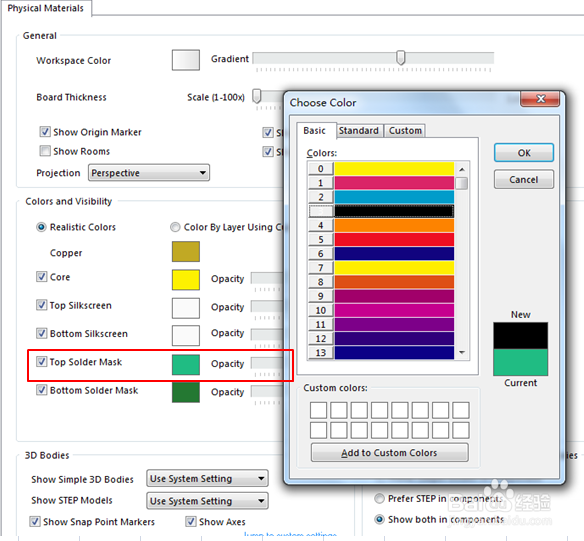

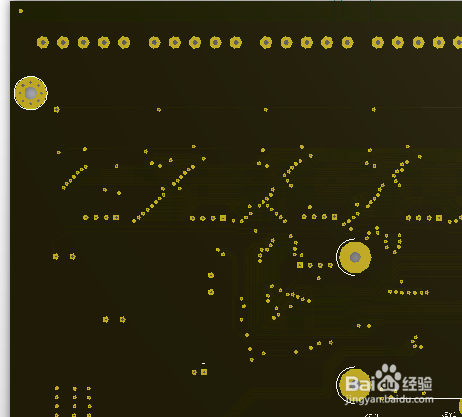

4、选择Top Solder Mask右侧的颜色块单击，弹出颜色选择对话框，选择需要的颜色，按“OK”确认，此处选择黑色演示，稍等（依电脑配置），即可看到整个PCB变成了黑色。

5、也可设置成其他颜色如黄色，如翻转查看，Bottom Solder Mask也需同步设置，否则正反面不同色，丝印颜色和铜皮颜色也可设置成想要的颜色。
