伏安特性测试仪使用方法

1、键盘使用方法在数字输入模式下，直接“0”～“9”键输入数字，结合“.”可以输入任何数字；“OK”键选择当前的输入，“取消”可以消除刚才的错误输入，“↑”“↓”“←”“→”则可以方便的实现光标的移动。

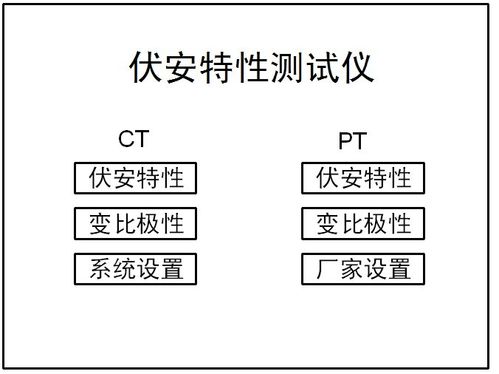

2、主菜单连接好仪器侧板上的～220V电源和面板上电源电源端口，打开面板上的电源开关，液晶屏背光亮，装置进行自检，自检完毕进入伏安特性测试仪汉化主菜单。主菜单如下: 主菜单有CT伏安特性测试、CT变比极性测试、PT伏安特性测试、PT变比极性测试、系统设置和厂家设置六项功能，其中厂家设置是本公司保留的仪器校准功能，需要厂家密码才能使用。

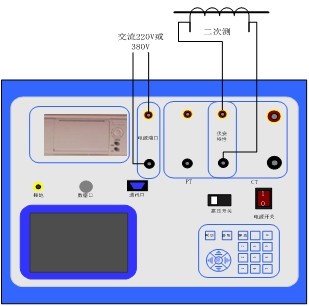

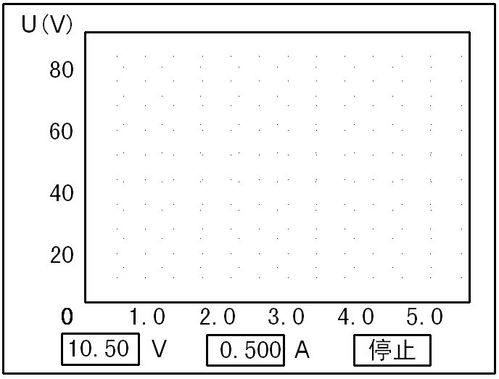

3、CT伏安特性试验1 .参数设置界面在主菜撮劝丛食单中选中CT伏安特性测试选项后，液晶屏将出现参数设置界面如下： 界面参数意义如下： 第x次记录：以酡箔挝棍前第x次做完伏安特性试验后保存的数据，用来浏览历史测试结果。 分段点电流值： 为使伏安特性曲线的拐点前和拐点后的曲线点分布合理特设置一个分段点，在此点前后分别以两种不同电流步长进行试验。该分段点电流值根据估计值或根据所测拐点值来设定，范围（0 - 20）A。 分段点前（后）步长： 分段点前（后）的电流步长，范围（0.001-2.000）A。 最大输出电压：本次试验允许输出的最大电压，该电压绝不能超过电流互感器二次侧的所能承受的最大电压，范围（0-2000）V。 最大输出电流：本次试验允许输出的最大电流，该电流不能超过电流互感器二次侧的所能承受的最大电流，范围（0 - 20）A。 单机试验：仅使用单机进行试验时，按此键开始试验。 外接升压器试验：若需外接升压器进行试验时，按此键开始试验。说明：为了使作出的伏安特性曲线测试点均匀连贯，特设定一分界点，该分界点前按一个步长进行试验，分界点后按另一个步长进行试验。该分界点即为分段点。该点数值可大可小，一般根据估计或测试得出，不一定等于真实拐点，当然越接近越好。说明：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动断路保护电流互感器。说明：外接升压器试验时需设置外部升压器变比后才能正常进行测试，具体设置方法参见说明书“参数设置”章节。2 .接线方式单机试验接线方式如下图所示：外部升压器试验接线方式如下图所示：3 .试验结果设置好试验参数并按上图接好线后，选择单机试验开始自动测试，测试界面如下： 在伏安特性测试的过程中按下旋转鼠标，将立即中止伏安特性测试。测试完毕，自动显示伏安特性曲线，结果界面如下：在上图中可进而选择查看测试数据、查看误差曲线、打印结果或者保存结果等。

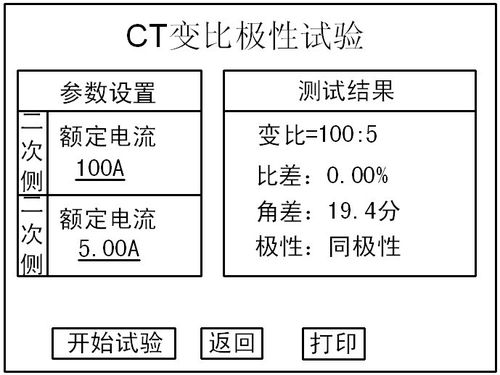

4、CT变比极性试验1 .操作界面 在主菜单中选中CT变比测试选项后，将出现CT变比试验的界面如下： 上图中，左侧为试验的参数设置区，右侧为试验结果区，下方为当前测试的进度状态显示提示栏。 按下面的上图接好线后，选择开始试验将开始变比测试，此时下方的状态的提示栏显示当前测试的进度状态，进度状态有：(I)正在测试。。。(II)电机正在返回。。。(III)准备测试。当显示“准备测试”时表示当前测试已完成，可以进行下一次测试了。在测试的过程中，按钮“开始试验”变为“停止试验”，测试过程中随时按下停止可停止当前测试。注意：极性的结果是指图1中1号接线柱和3号接线柱的极性对应关系。2. 接线方式 注意：CT变比实验时，一定要注意一次侧与二次侧的接线顺序，如果一次侧的电流大于二次侧的电流则必须按上图进行接线（即二次的电压高于一次侧的电压）；如果一次侧的电流低于二次侧的电流，则实际接线与上图中的一、二次相反。总之要按照仪器面板上的变比高压侧、变比地压侧的位置接线。 为了使测量准确，请将CT二次绕组的接地线断开。

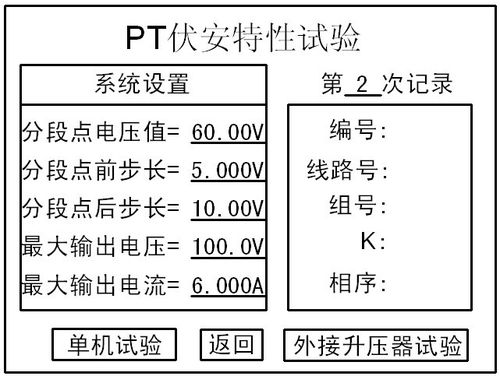

5、PT伏安特性试验1.参数设置界面在主菜单中选中PT伏安特性测试选项后，液晶屏将出现参数设置界面如下： 界面参数意义如下： 第旌忭檀挢x次记录：以前第x次做完伏安特性试验后保存的数据，用来浏览历史测试结果。 分段点电压值： 为使伏安特性曲线的拐点前和拐点后的曲线点分布合理特设置一个分段点，在此点前后分别以两种不同电压步长进行试验。该分段点电压值根据估计值或根据所测拐点值来设定，范围（0 - 2000）V。 分段点前（后）步长： 分段点前（后）的电压步长，范围（1-100）V。 最大输出电压：本次试验允许输出的最大电压，该电压绝不能超过电压互感器二次侧的所能承受的最大电压，范围（0-2000）V。 最大输出电流：本次试验允许输出的最大电流，该电流不能超过电压互感器二次侧的所能承受的最大电流，范围（0 - 20）A。 单机试验：仅使用单机进行试验时，按此键开始试验。 外接升压器试验：若需外接升压器进行试验时，按此键开始试验。说明：在试验过程中，一旦电压或电流超出设定值，测试仪将自动断路保护电流互感器。2.接线方式3.试验说明 设置好试验参数并按上图接好线后，选择单机试验开始自动测试，测试界面与图5相似，结果界面也与图6相似。 小心：在做PT的伏安特性时，由于一次侧有高压产生，一定要注意一次侧的绝缘能力与保护试验人员的安全。要求实验时PT外壳可靠接地，且将被测PT的一次绕组的零位端接地。

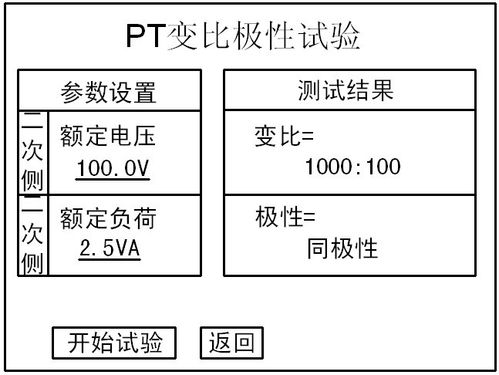

6、PT变比极性试验1.操作界面 该界面与CT变比极性测试的图7相似，涠础险渥操作也相同。2.接线方式 注意：PT变比实验时，一定要注意一次侧与二次侧的接线顺序，如果一关骇脘骱次侧的电压高于二次侧的电压则必须按上图进行接线；如果一次侧的电压低于二次侧的电压，则实际接线与上图中的一、二次相反。总之要按照仪器面板上的变比高压侧、变比地压侧的位置接线。 为了使测量准确，变比测试时，请将一次侧的零位端的接地线断开。

7、系统设置 在主菜单中选择系统设置，则显示上图界面，在该界面中可以修改系统的时间，设置外部升压器变比。 说明：升压器变比的设置方法应根据所使用的升压器参数确定，计算方法：升压器变比=升压器高压侧电压/升压器数据口电压，例如升压器高压电压为3000V，数据口电压为4V，那么对应变比就是750V。
