光纤猫正常灯状态及故障分析

1、由上图可知正面可以看到有10个指示灯分别为POWER ,PON ,LOS ,WLAN ,TEL ,LAN1–LAN4 ,USB。用于显示的颜色是绿色有些设备是绿色和红色，绿色对应着正常红色对应着故障。

2、下面我们来看下各种指示灯颜色对应的状态：

POWER 绿色

熄灭：电源关闭                   常亮：电源开启

PON 绿色

熄灭：未开始注册流程         常亮：注册成功                                                                闪烁：正在注册中

LOS 红色

熄灭：接收光功率正常         常亮：PON口光模块电源关断   (无收光或光路故障)           闪烁：接收光功率低于光接收机灵敏度

WLAN 绿色 （判断是否连上互联网）

熄灭：未上电或者无线接口禁用 常亮：无线接口已启用                                                 闪烁：无线有数据传输

TEL 绿色（电话指示灯）

 熄灭：未上电或者语音无法注册到软交换   常亮：语音已经成功注册到软交换，但无业务流           闪烁：语音有业务流传输

LAN1–LAN4 绿色（下联接入设备电脑，电视，电话需对应）

熄灭：未上电或者网口未连接网络设备     常亮：网口已连接，但无数据传输                 闪烁：网口有数据传输

USB 绿色 （常用于升级版本）

熄灭：未上电或者USB口未连接   常亮：USB口已连接且工作于Host方式，但无数据传输 闪烁：USB口有数据传输

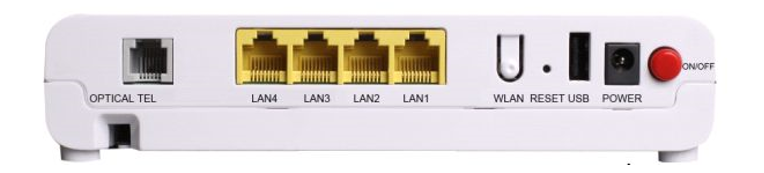

3、上图是背面接口图片下面来看看作用：

ON/OFF  ：电源开关按钮，按下按钮打开或者关闭设备电源。

POWER ： 电源插孔，连接至所附的电源适配器。

USB：标准USB 2.0接口，接上USB存储设备将可以实现文件共享、快速备份、数据恢复等功能。

RESET：复位按键，设备处于上电激活状态，用细针按住孔内按键5秒以上，设备将恢复出厂默认值。

WLAN :WLAN功能开关按钮，按下按钮打开或者关闭WLAN功能。

LAN1–LAN4 :通过RJ-45网线连接至计算机。

TEL : 通过RJ-11电话线连接至电话机。

OPTICAL :GPON网络接口，通过单模光纤连接运营商网络。

4、下面附上常见故障及处理方式：

LOS灯亮：表示上游设备与本设备的连接中断首先我没可以先检查室内这段线是否正常以及光猫底部的光纤是否插牢。如无法解决需要电联运营商到现场进行维修一般耗时较长，请给予谅解。

5、PON灯闪烁：表示光猫为注册到运营商一般是光猫故障或者运营商数据故障导致可对光猫掉电重启观察不恢复可电联运营商维护人员进行更换或者重新注册。
