可编程控制器楼梯灯照亮程序设计范例：楼梯照明

1、控制要求】：楼梯照明系统中，人在楼梯底部和楼梯顶部都能控制楼梯灯的点亮和熄灭。

【动作分析】：

X0为楼梯底部的开关，X1为楼梯顶部的开关，X0和X1往右边按下，为通状态。Y0为楼梯灯。

（1）灯点亮：楼梯底部和楼梯顶部的两个开关均为通信号或者均为断信号的时候，楼梯灯点亮。

（2）灯熄灭：楼梯底部和楼梯顶部的两个开关的状态不一致时，如X0通，X1断；或X0断，X1通，在这两种状态下楼梯灯熄灭。

灯在熄灭的时候，无论人是在楼梯底还是在楼梯顶，只要拨动开关到另一个状态，即可将灯点亮。同理，灯在点亮的状态下，无论人在楼梯底还是楼梯顶，只要拨动开关到另一个状态，可将灯熄灭。

简思编程方法：流程图--程序设计--调试。

第一步：画流程图

2、将整体动作分化成每一个独立的动作，动作明晰，编辑程序就会更加方便。

在楼梯照明系统中，没有一个连贯时序关系，都是有条件指令掌控，那么我们可以在组合帧编辑以上四种状态，以达到灯点亮、熄灭的目的。

第二步：程序编辑

方式一：

灯点亮：编辑两组程序，由条件指令担当组长，编辑出灯点亮的两种状态程序。X0和X1为通时，Y0通（灯点亮）；

X0和X1为断时，Y0通（灯点亮）。

3、灯熄灭：编辑两组程序，由条件指令担当组长，编辑出灯熄灭的两种状态程序。

X0通、X1为断时，Y0断（灯熄灭）；

X0断、X1为通时，Y0断（灯熄灭）。

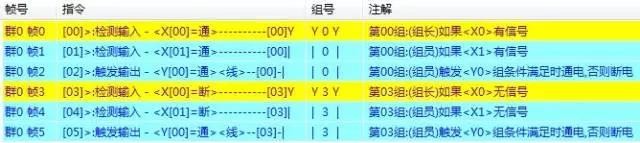

1、方式二：

组合帧采用线网模式，编辑两组程序即可。线网模式下，Y0通断跟前面的条件指令为直线关系。

2、第三步：程序调试

当所有的程序编辑完成之后，我们就可以将程序通过串口下发至PLC中，可以在编程软件上进行程序调试，在菜单栏中的调试框中，打开“在线调试环”，选择下发程序的端口，即可在线调试。
