电磁兼容测试
1、EMC测试分EMI和EMS
EMI（Electro Magnetic Interference，电磁干扰），即处在一定环境中的设备或系统，在正常运行时，不应产生超过相应标准所要求的电磁能量，相对应的测试项目有：
●电源线传导骚扰（GB4824,GB9254）；
●信号、控制线传导骚扰（CE GB9254 ）；
●辐射骚扰（GB4824,GB9254 ）；
●谐波电流测量（GB/T17625）；
●电压波动和闪烁测量（GB/T17625）。
GJB151B项目：
●CE101:15Hz~10kHz电源线传导发射；
●CE102:10kHz~10MHz电源线传导发射；
●RE102:10kHz~18GHz电场辐射发射；
EMS（Electro MagneticSusceptibility，电磁抗扰度），即处在一定环境中的设备或系统，在正常运行时，设备或系统能承受相应标准
规定范围内的电磁能量干扰，相对应的测试项目有：
●静电放电抗扰度（ESD）；
●电快速瞬变脉冲群抗扰度（EFT/B）；
●浪涌（SURGE）；
●辐射抗扰度（RS）；
●传导抗扰度（CS）；
●电压跌落与中断（DIP）；
●工频磁场（PFMF）。
2、什么是插入损耗？
定义：
插入损耗是两个功率比值，单位为分
贝（dB）。 dB是两个功率值比较值取
对数后再乘以10.
3、 电磁骚扰分贝（dB） 的概念
辐射骚扰通常用电磁场的大小来衡量，其单位是V/m。在EMC领域通常以分贝的单位表示，即dBμV/m。用天线和干扰测试仪器组合在一起测量骚扰场强的大小，干扰测量仪器测到的是天线端口的电压，此电压加上所用天线的天线系数就为被测骚扰的场强。

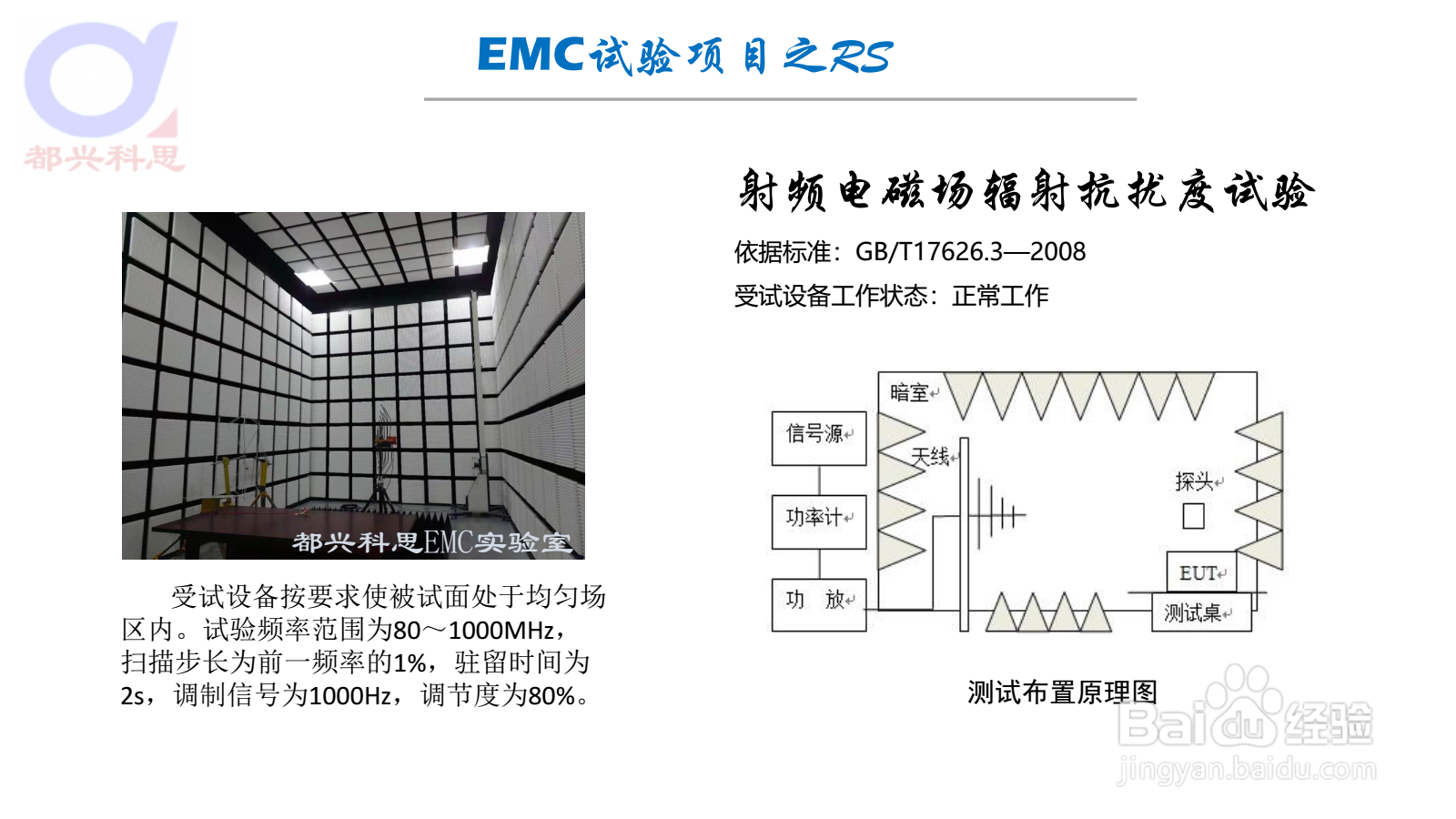

1、射频电磁场辐射抗扰度试验
受试设备按要求使被试面处于均匀场区内。试验频率范围为80～1000MHz，
扫描步长为前一频率的1%，驻留时间为2s，调制信号为1000Hz，调节度为80%。

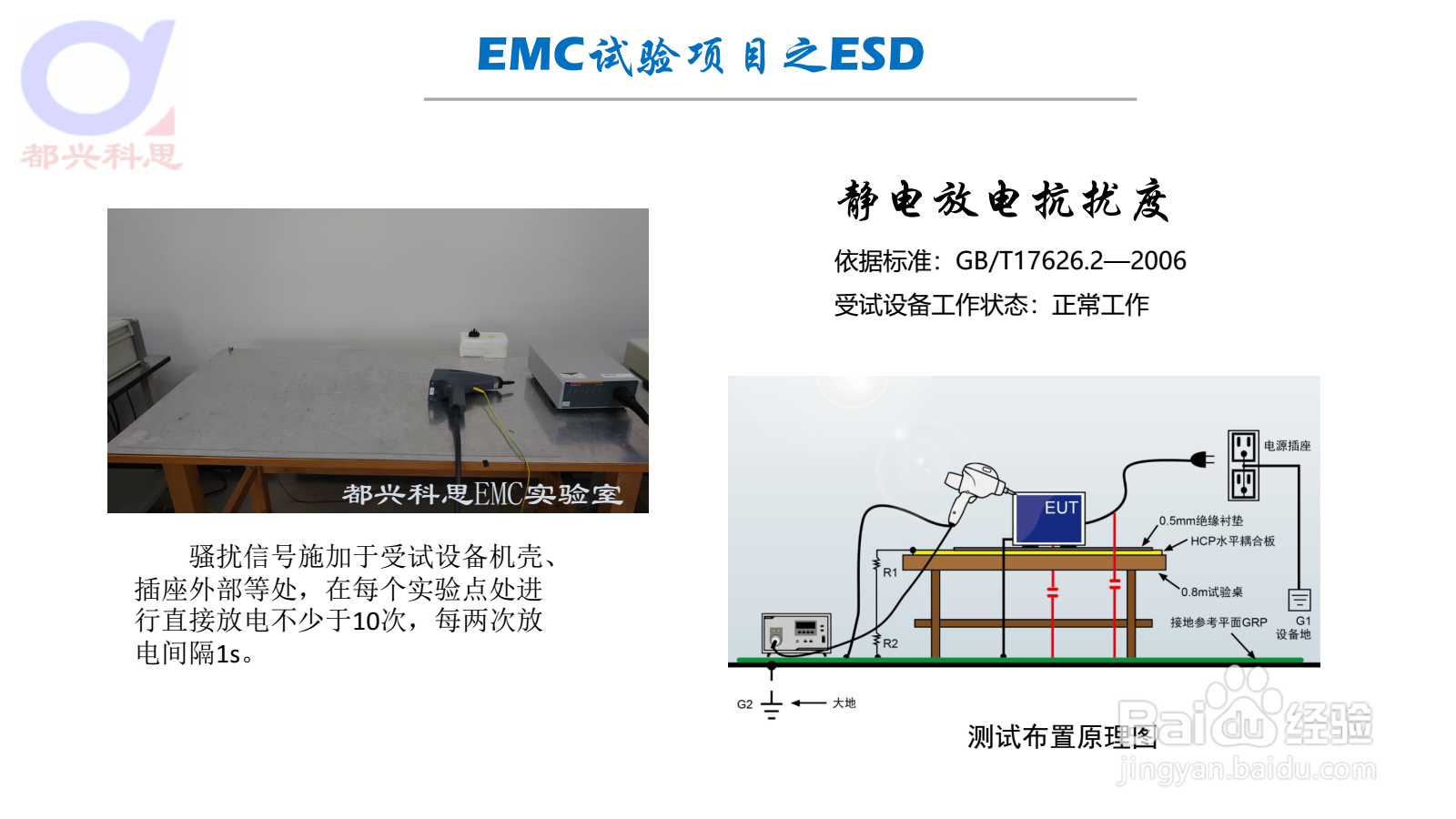

1、骚扰信号施加于受试设备机壳、插座外部等处，在每个实验点处进行直接放电不少于10次，每两次放电间隔1s。

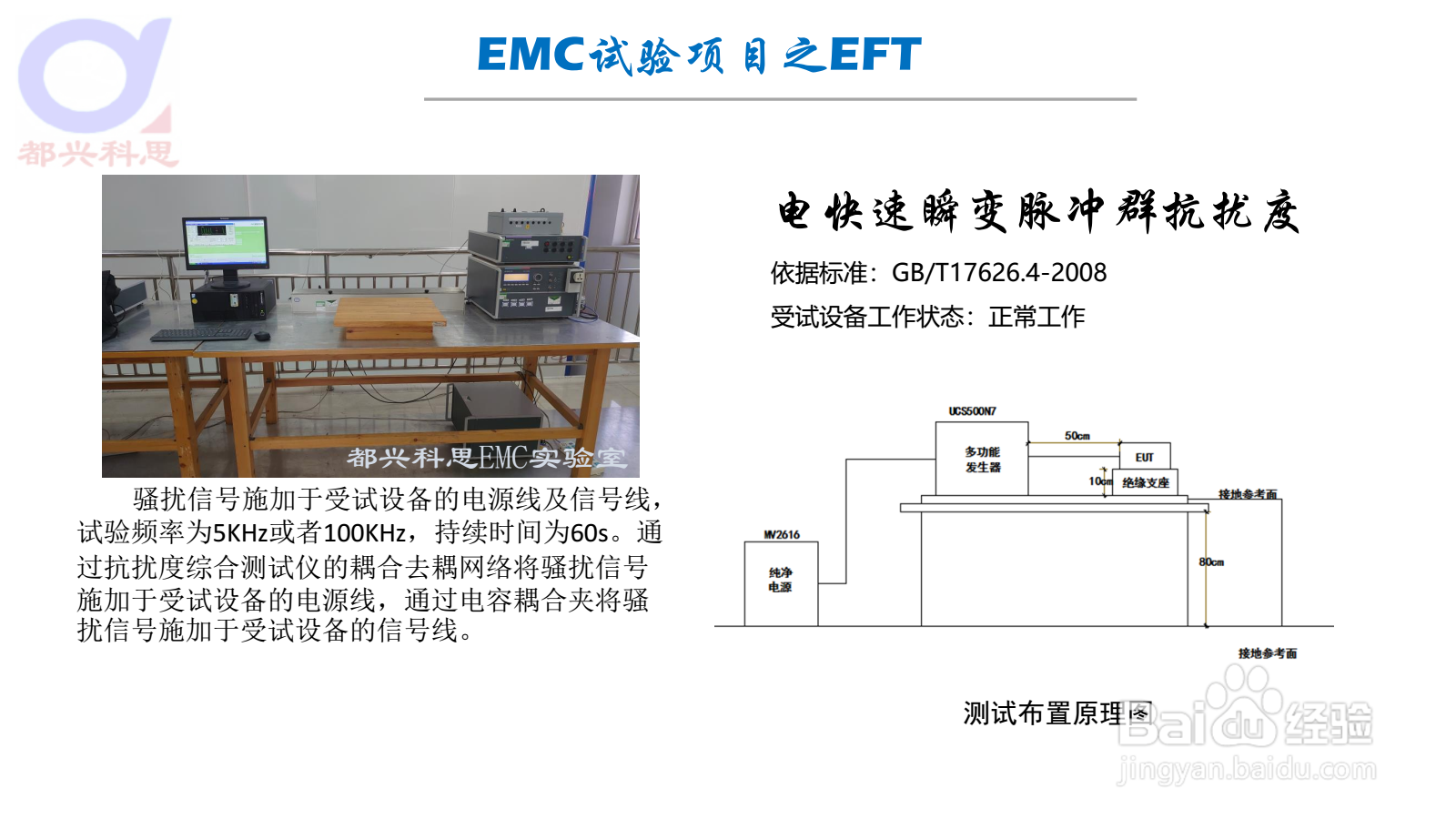

1、电快速瞬变脉冲群抗扰度
骚扰信号施加于受试设备的电源线及信号线，试验频率为5KHz或者100KHz，持续时间为60s。通过抗扰度综合测试仪的耦合去耦网络将骚扰信号施加于受试设备的电源线，通过电容耦合夹将骚扰信号施加于受试设备的信号线。

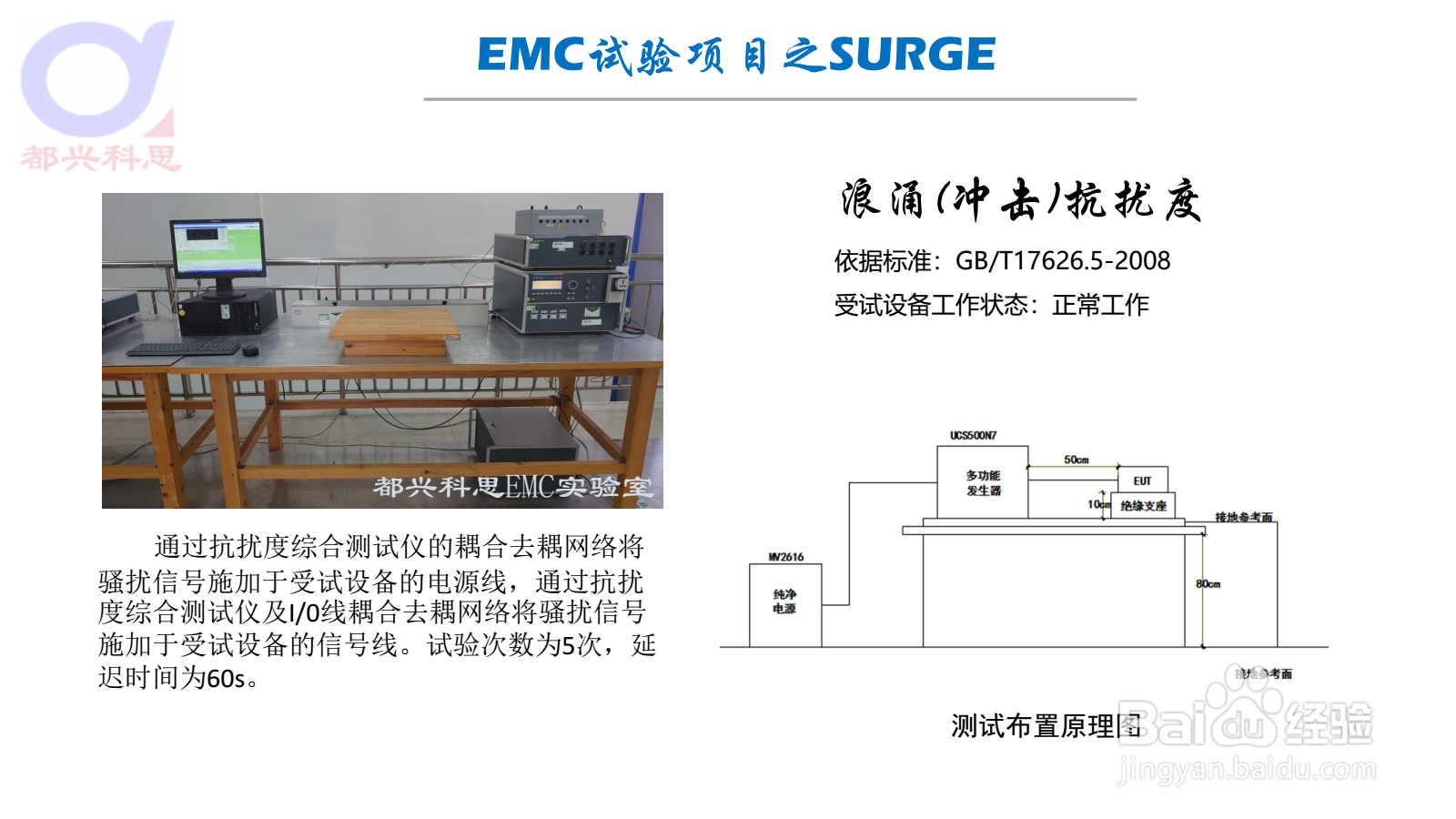

1、通过抗扰度综合测试仪的耦合去耦网络将骚扰信号施加于受试设备的电源线，通过抗扰度综合测试仪及I/0线耦合去耦网络将骚扰信号施加于受试设备的信号。试验次数为5次，延迟时间为60s。

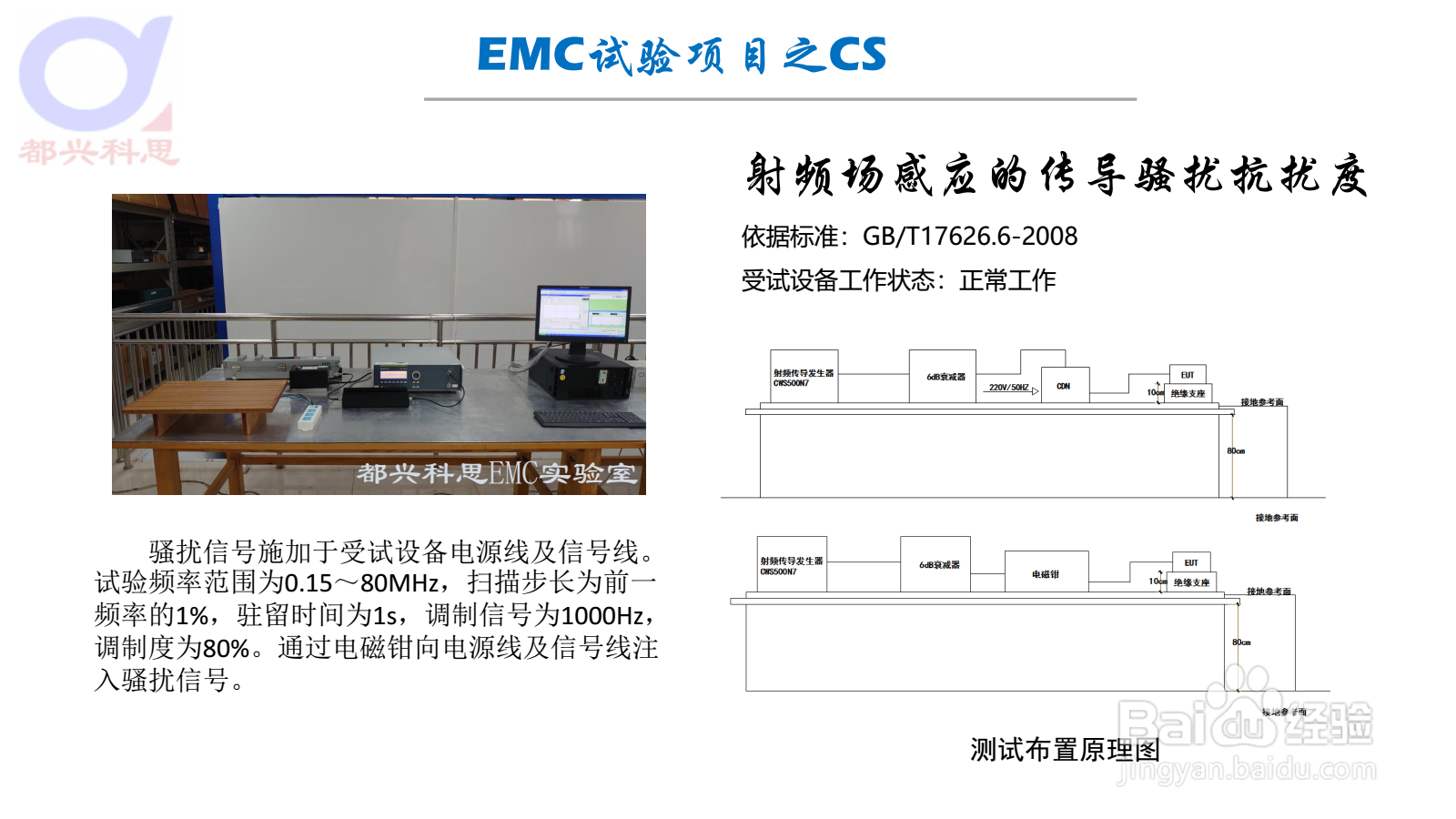

1、射频场感应的传导骚扰抗扰度
骚扰信号施加于受试设备电源线及信号线。试验频率范围为0.15～80MHz，扫描步长为前一频率的1%，驻留时间为1s，调制信号为1000Hz，调制度为80%。通过电磁钳向电源线及信号线注入骚扰信号。

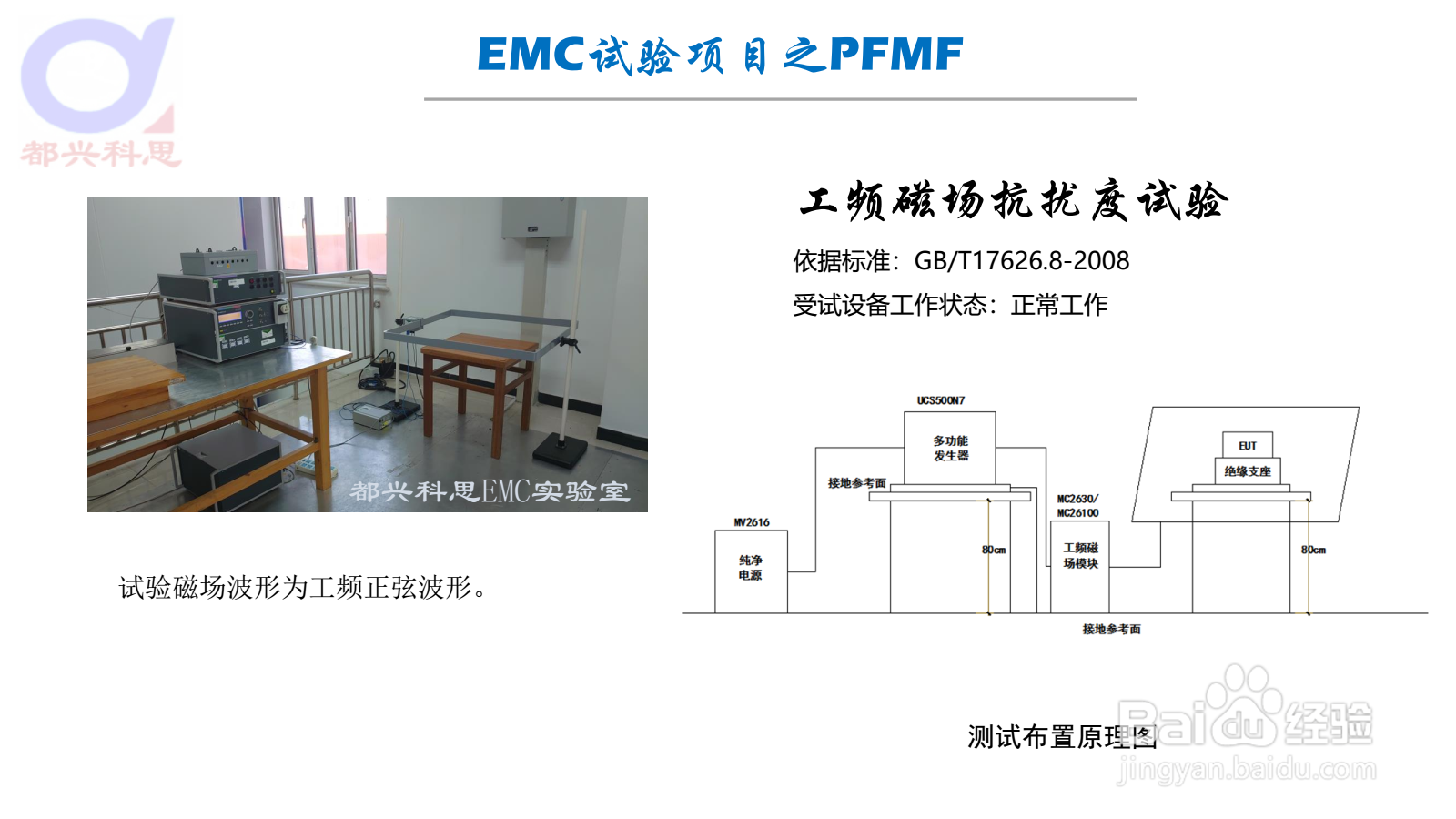

1、工频磁场抗扰度试验
试验磁场波形为工频正弦波形。

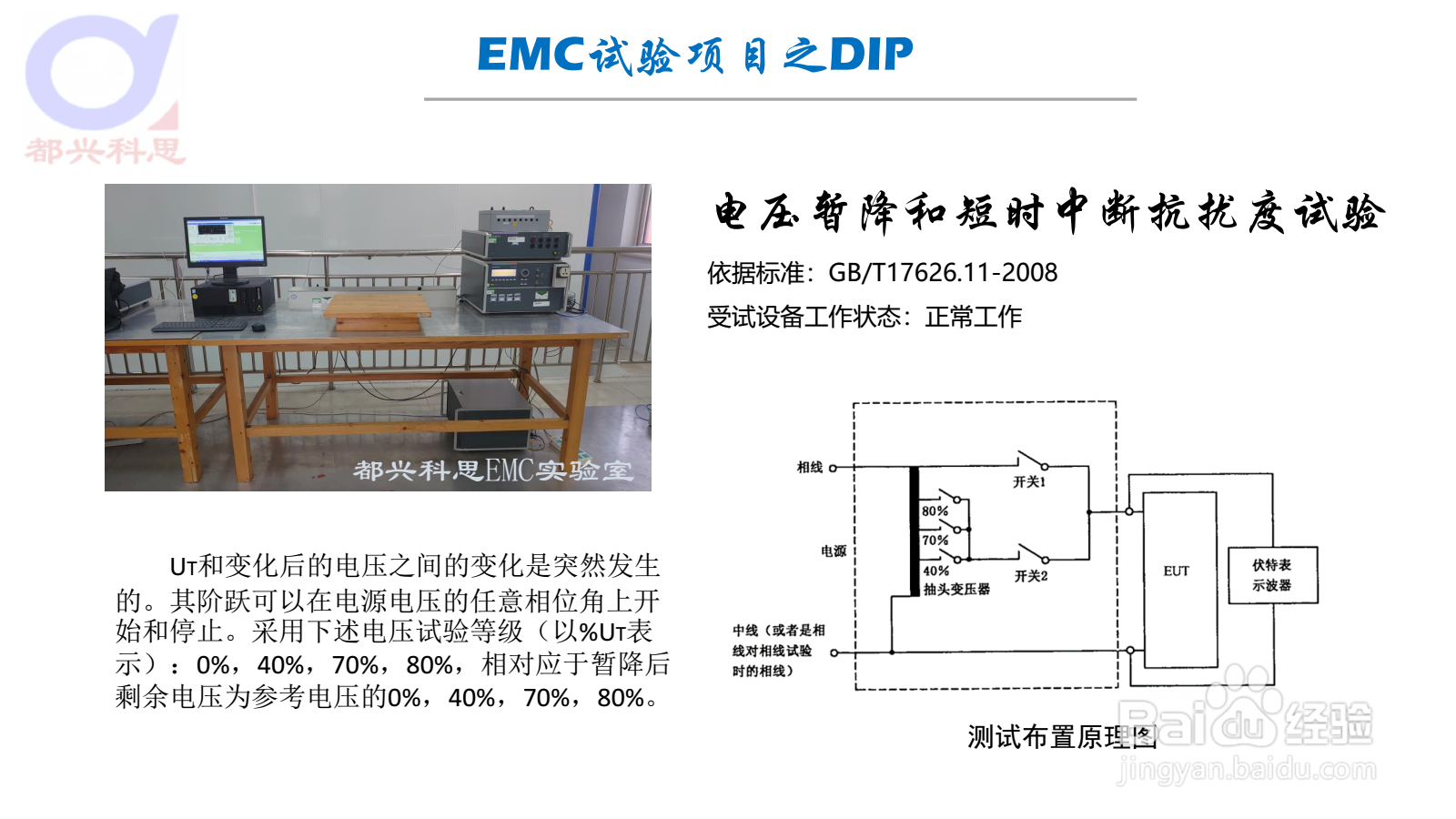

1、电压暂降和短时中断抗扰度试验
UT和变化后的电压之间的变化是突然发生的。其阶跃可以在电源电压的任意相位角上开始和停止。采用下述电压试验等级（以%UT表示）： 0%， 40%， 70%， 80%，相对应于暂降后剩余电压为参考电压的0%， 40%， 70%， 80%。

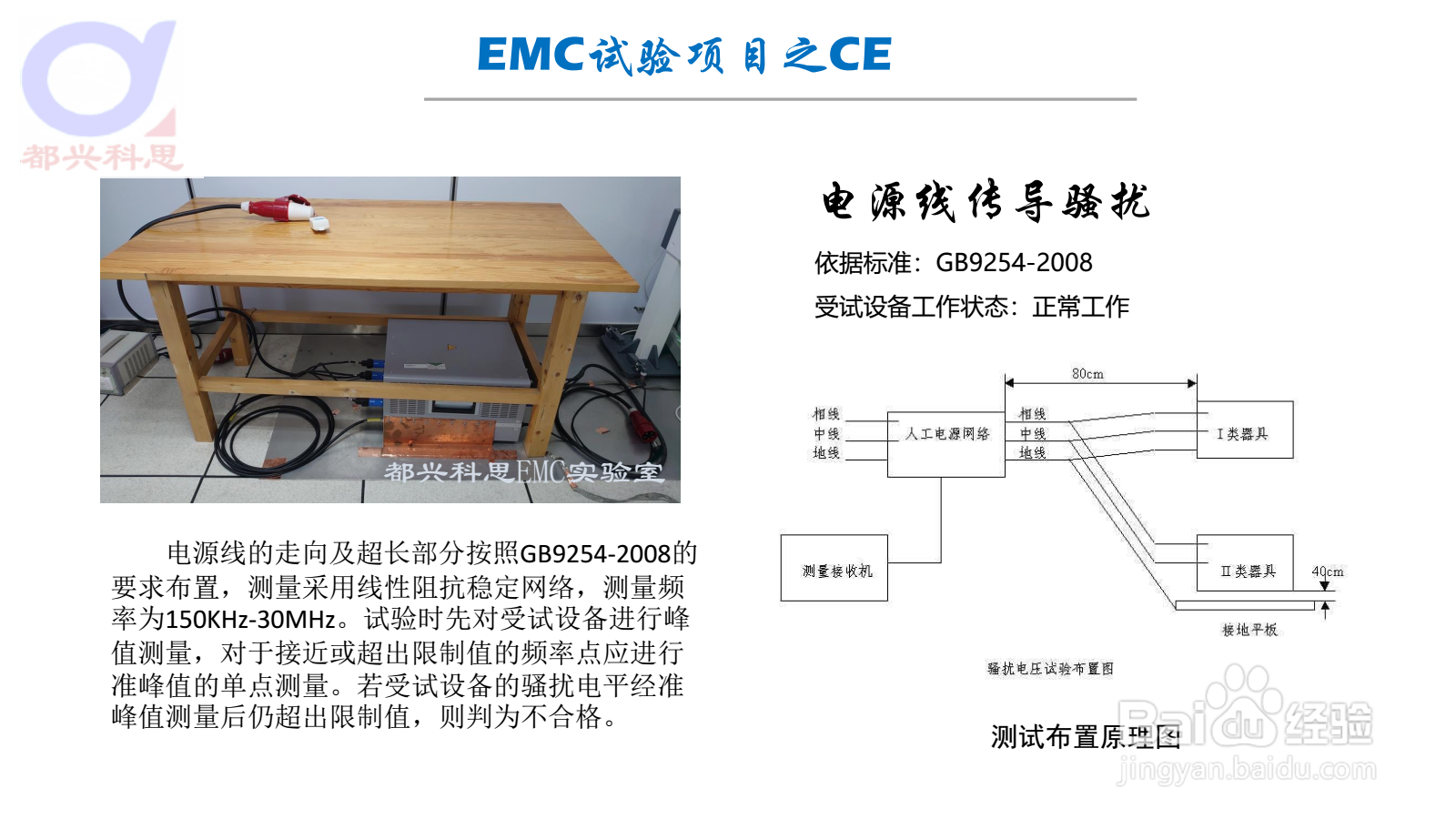

1、电源线传导骚扰
电源线的走向及超长部分按照GB9254-2008的要求布置，测量采用线性阻抗稳定网络，测量频率为150KHz-30MHz。试验时先对受试设备进行峰值测量，对于接近或超出限制值的频率点应进行准峰值的单点测量。若受试设备的骚扰电平经准峰值测量后仍超出限制值，则判为不合格。

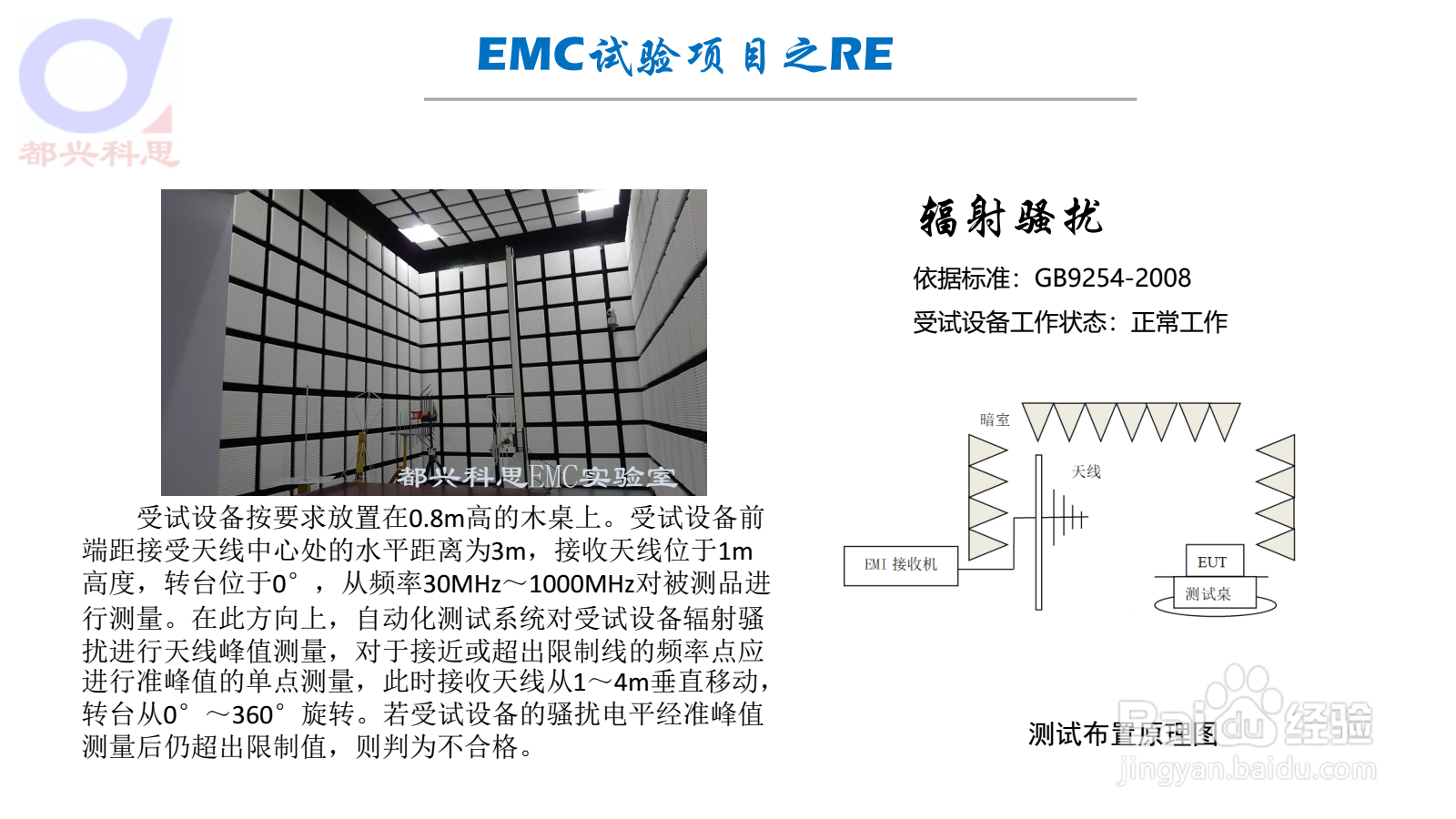

1、辐射骚扰
受试设备按要求放置在0.8m高的木桌上。受试设备前端距接收天线中心处的水平距离为3m，接收天线位于1m高度，转台位于0° ，从频率30MHz～1000MHz对被测品进行测量。在此方向上，自动化测试系统对受试设备辐射骚扰进行天线峰值测量，对于接近或超出限制线的频率点应进行准峰值的单点测量，此时接收天线从1～4m垂直移动，转台从0° ～360° 旋转。若受试设备的骚扰电平经准峰值测量后仍超出限制值，则判为不合格。
