PADS Layout如何设置差分对

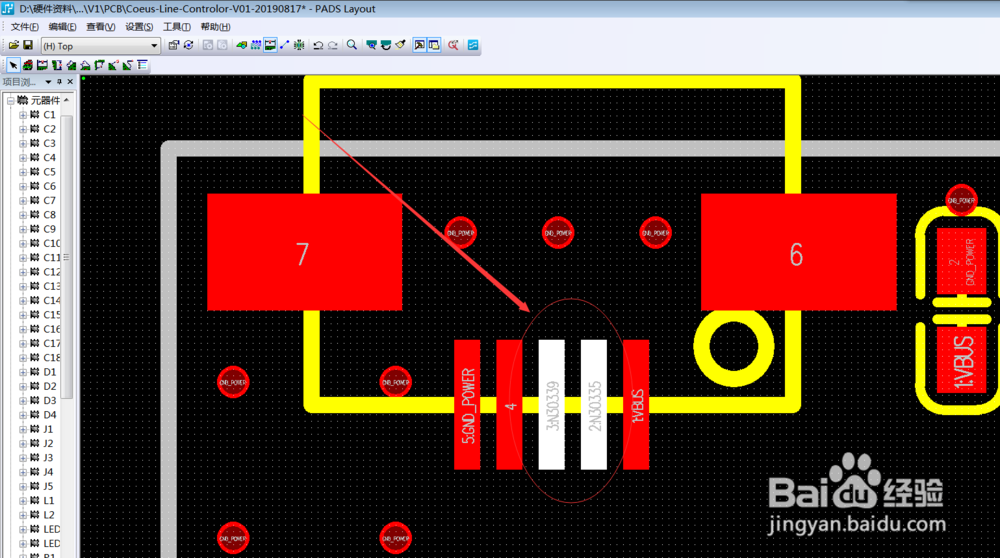

1、第一步:首先打开PCB源文件,找到需要设置差分对的网络,记住这两个网络名,如图所示,要设置曷决仙喁USB的D+和D-这两个网络为差分对。
2、第二步:在工具栏里面单击【设置】,然后单击【设计规则】选项,如图所示。
3、第三步:在弹出的规则对话框里面单击选择【差分对】图标,如图所示。
4、第四步:将差分对网络逐个添加到右边的【对】框里面去即可,如图所示已经将这两个网络设置为差分对了,然后单击【确定】即可。
5、第五步:单击工具栏右上角的【布线】图标,打开PADS Router软件,如图所示。
6、第六步:在【项目浏览器】里面展开并找到刚才设置的差分对,然后选中单击【右键】,选择【特性】选项,如图所示。

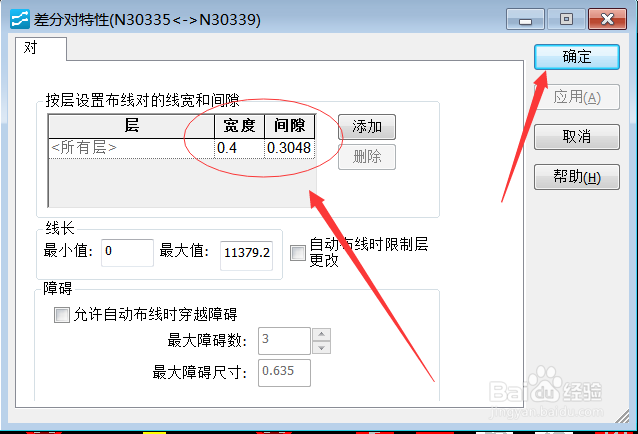

7、第七步:在弹出的差分对特性设置对话框里面设置差分对的【线宽】和【间距】然后单击【确定】即可,如图所示。
