F830 激光对中仪使用（1、PC与 F830 的连接 ）

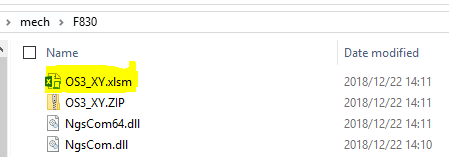

1、在电脑中找到校准用 EXCEL模版文件并双击打开它；

2、打开文件过程中若提示文件中包含宏功能时，点击“Enable Content”确认允许执行宏；

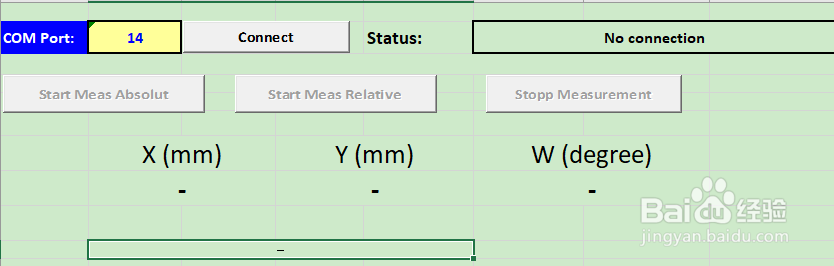

3、excel文件打开后的主界面如下图所示 ；

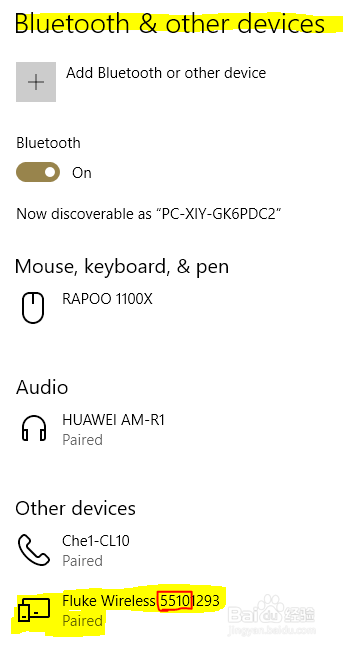

4、打开F830激光对中仪无线模块的电源开关后，启用电脑的蓝牙功能并与无线模块进行配对。无线模块的标识为“Fluke Wireless 5510XXXX”;

5、配对成功后，可在设备管理器中查看到无线模块对应的串口号，本例中为“COM17”；

6、调整传感器与棱镜的位置，使传感器可接收到棱镜反射回的激光束，此时无线模块上图中所示的指示灯为绿色闪烁；

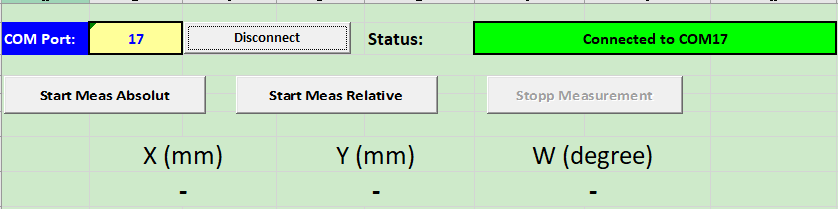

7、在excel模版文件中将串口号改为设备管理器中查看到的“17”，点击“connect”按钮，PC将会与F830成功连接。连接成功后界面如下图所示；

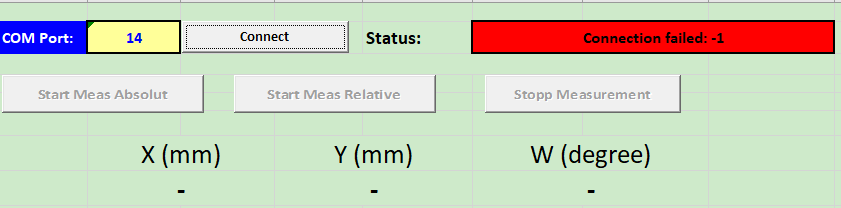

8、若串口号选择错误，连接F830时将会提示下图所示的错误提示；

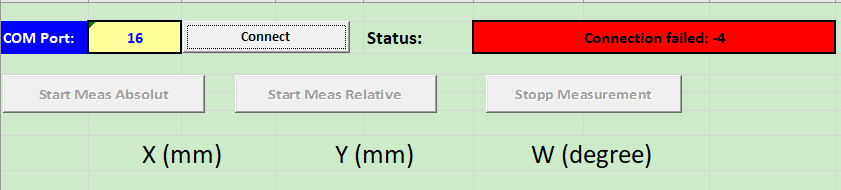

9、即使串口选择正确，若传感器模块无法接收到棱镜反射回的激光，也会出现如下的错误提示。
