UG10.0练习三维建模一千零九简单零件

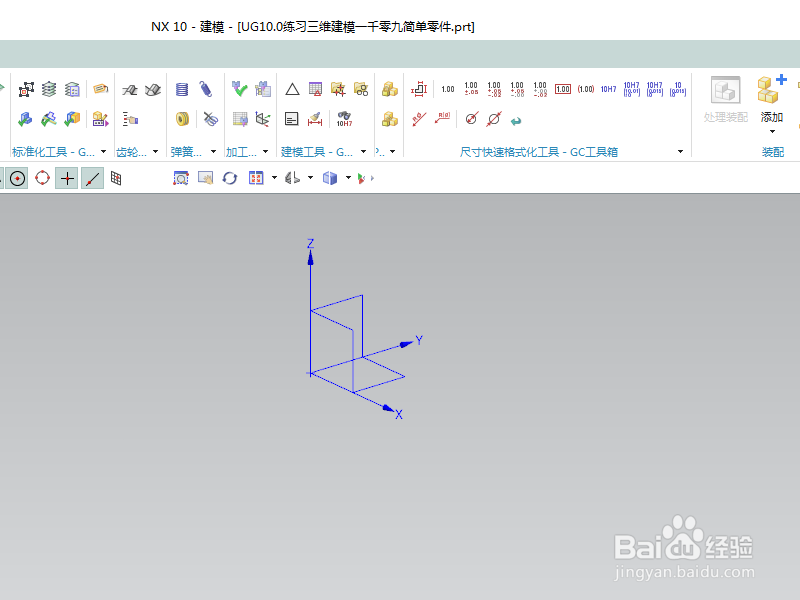

1、如下图所示，

打开UG10.0软件，新建一空白的模型文件，

另存为：UG10.0练习三维建模一千零九简单零件

2、执行【拉伸——XY平面】，直接进入草图。

激活圆命令，以坐标原点为圆心画一个圆，双击修改直径为ø50，

激活矩形命令画一个矩形，横跨横纵轴，双击修改尺寸：长100，宽20，上边距离横轴10，

激活快速修剪命令，修剪圆和矩形相交的区域，

点击完成，退出草图。

3、回到拉伸对话框，设置限制：0开始，10结束，点击确定。

4、点击工具栏中的边倒圆命令，设置半径为R10，

点击实体中的四条边线，

点击确定。

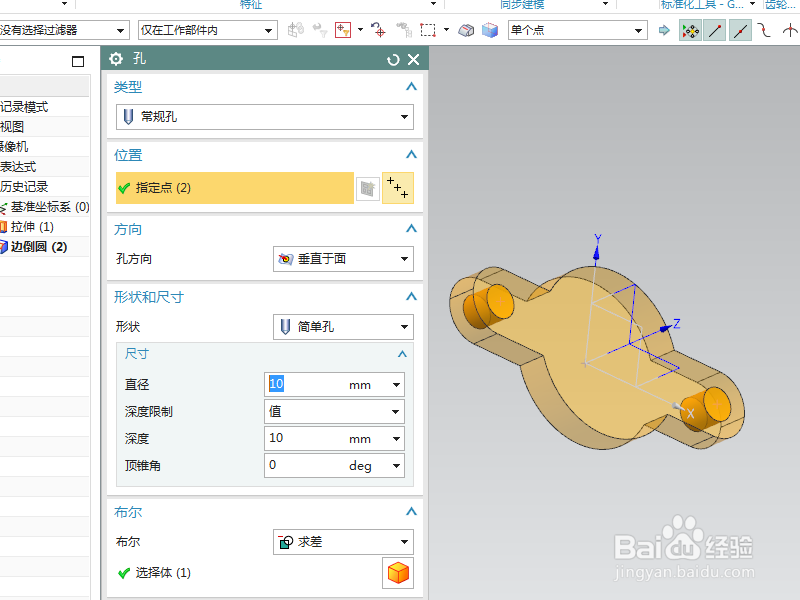

5、点击工具栏中的孔命令，

指定点：两个圆弧的圆心点，

设置形状为简单孔，直径10，深度10，

点击应用，

6、重新指定点：大圆弧的圆心点，

修改直径为25，

点击确定。

7、再次点击草图工具栏中的边倒圆命令，

这次设置半径为R2，

ctrl+a，选中实体的所有边线，点击确定。

8、隐藏基准坐标系，显示设置为着色，

调出“真实着色编辑器”，给实体指定蓝灰色纹理，

至此，

这个简单的零件就建模完成，本次练习结束。
