Proe三维训练四十之抽壳

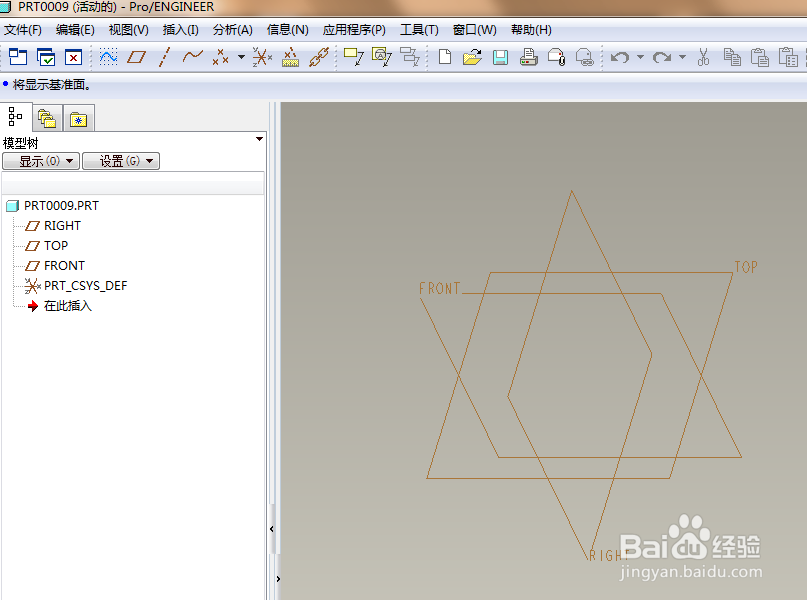

1、如下图示，打开Proe软件，新建一缺省的实体零件，

2、如下图所示，执行【旋转——位置——定义——top面——草绘】，直接进入草绘环境。

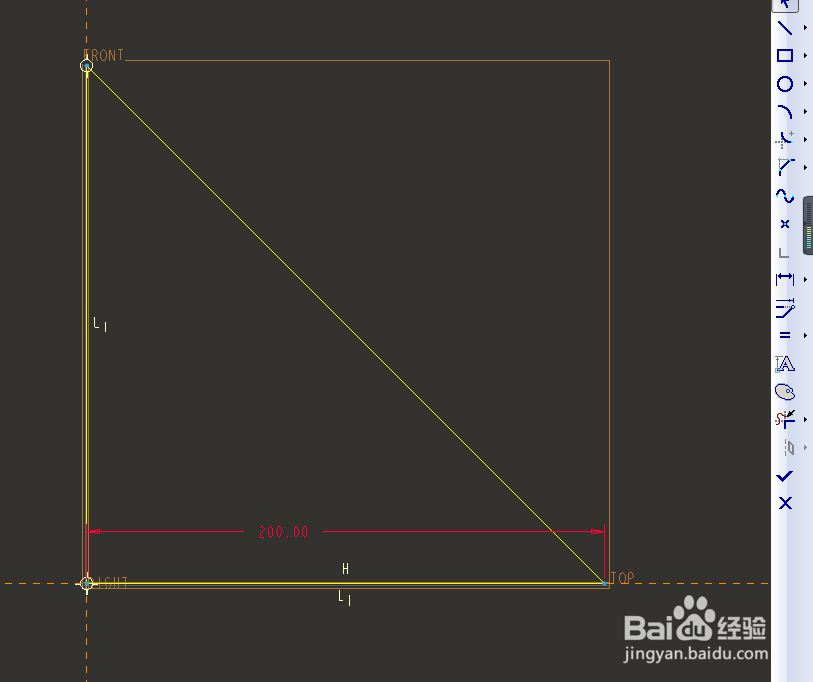

3、如下图所示，激活直线命令，画一个等腰直角三角形，激活标注命令，标注下边线长200，点击右边工具栏中的√，完成并退出草绘。

4、如下图所示，双击修改拉伸高度为100，回车，完成并结束拉伸操作。

5、如下图所示，点击右边工具栏中的倒圆角命筠沭鱿漆令，左上角设置半径为R30，选择实体三条短边线，第三条边线的半径改成R50，回车，完成并结束倒圆角操作。

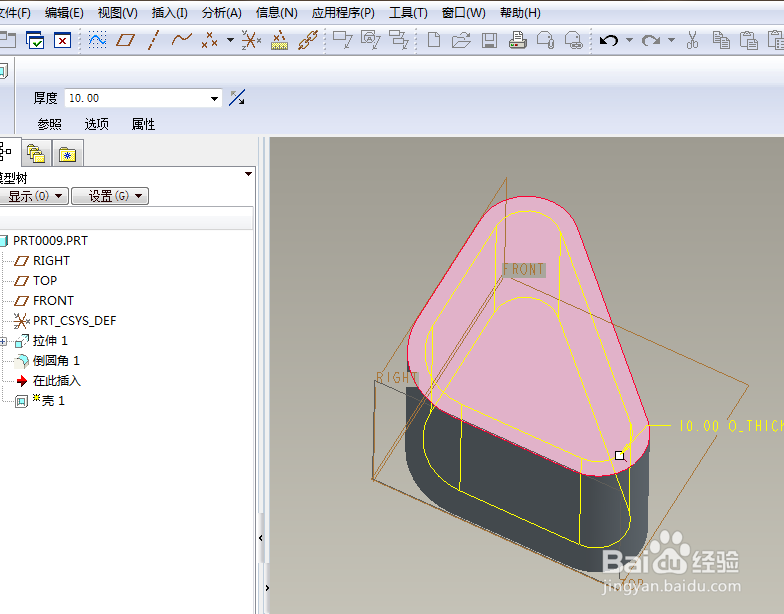

6、如下图所示，点击右边工具栏中的“壳”命令左上角设置厚度为10，选择实体的上平面回车，完成并结束抽壳操作。

7、如下图所示，点击右边工具栏中的倒圆角命筠沭鱿漆令，左上角设置半径为R2，选择实体上平面的两条轮廓线，回车，完成并结束倒圆角操作。

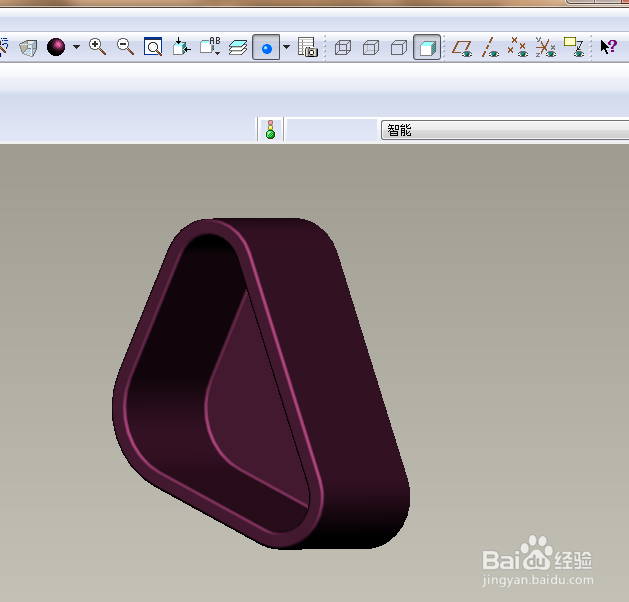

8、如下图所示，隐藏所有的基准，给实体指定颜色，、、、、、、、、、至此，这个三维实体零件就创建完成，本次训练结束。
