CATIA基础-钥匙孔轮廓

2025-05-11 01:42:19

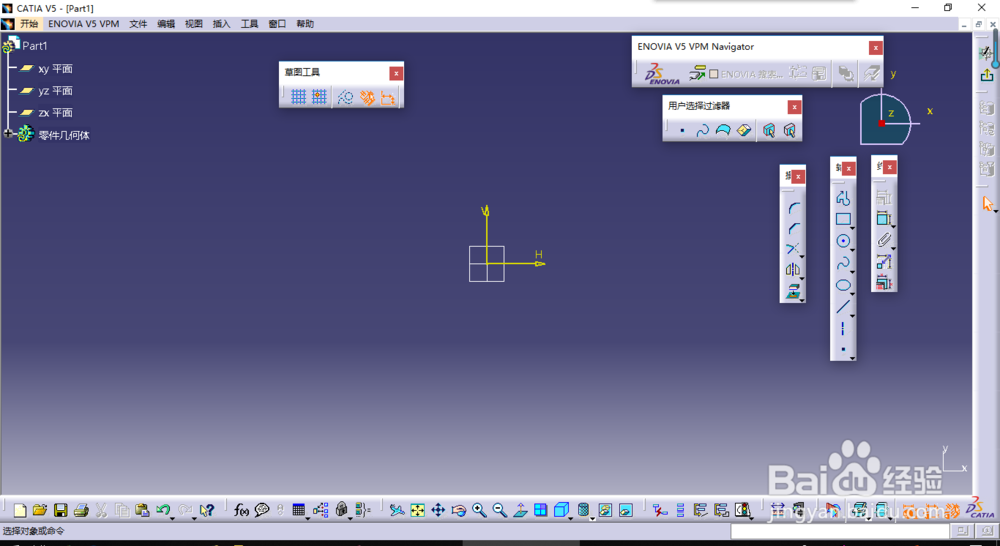

1、首先打开CATIA，进入零件设计-草图模式

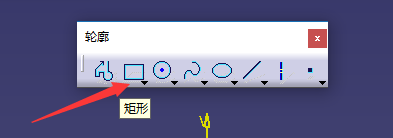

2、在轮廓操作栏中找到矩形工具

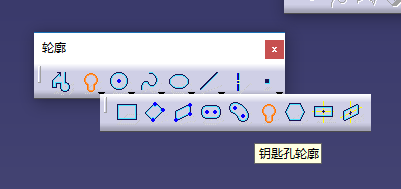

3、点击下三角符号，找到钥匙孔轮廓并点击

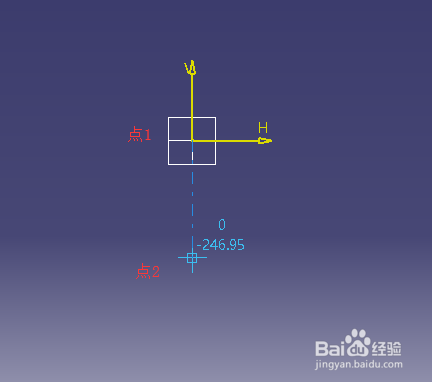

4、这时候所点第一点的位置便是第一个半圆的圆心，所点第二点的位置便是第二个半圆的圆心

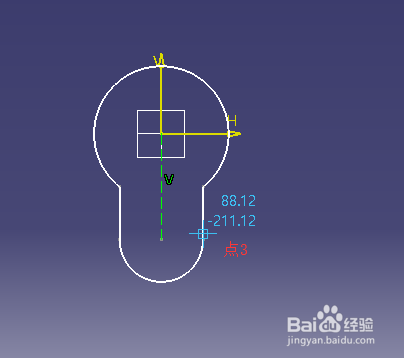

5、第三点确定圆2的半径

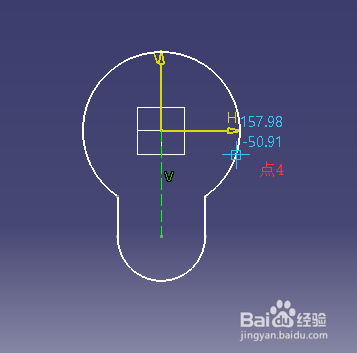

6、第四点确定圆1的半径

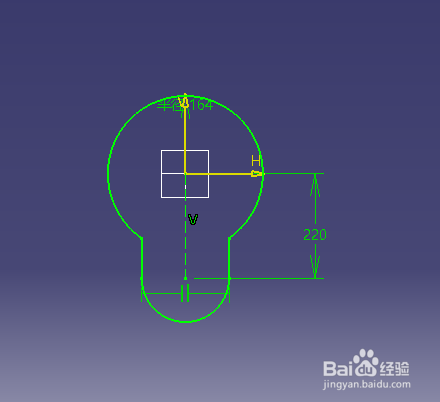

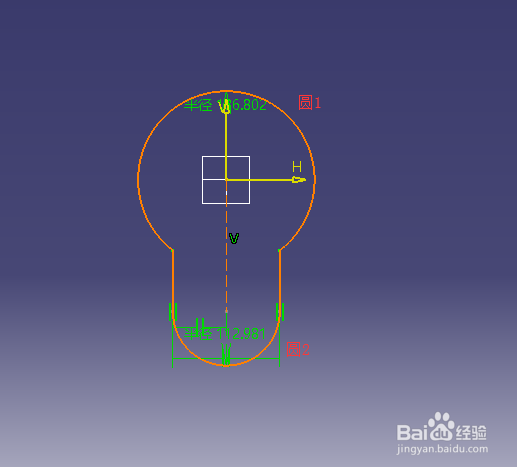

7、这就快速的画出了一个延长孔，可以用约束工具来约束延长孔的尺寸大小
