预埋点的提资计算

1、根据主要设备的外形尺寸，设备间距的要求，室外管廊的位置，在平面布置图上布置设备位置。

1、根据末端负荷，优先计算主管管径。

1、对系统进行管道走向预判，有条件的情况下，进行3D初步绘制。

注：需考虑管子是否保温；大管子敷设，需更大的管间间距。

1、根据设备及管道布置情况，确定墙洞顶孔位置，以管子走顺不绕路最佳。

1、以上四个步骤完成后，在有设备及主管布置的总图上，根据管道走向标注出预埋点位置。可适当在某些关键位置，管束过多的地方多加些预埋点，便于施工误差及可能发生的改变。

注：满天星式预埋点标注不可以取。

1、步骤5后，标注预埋点的间距，调整整个布置图中预埋点间距，使整个图纸的不同的间距数目越少越好。

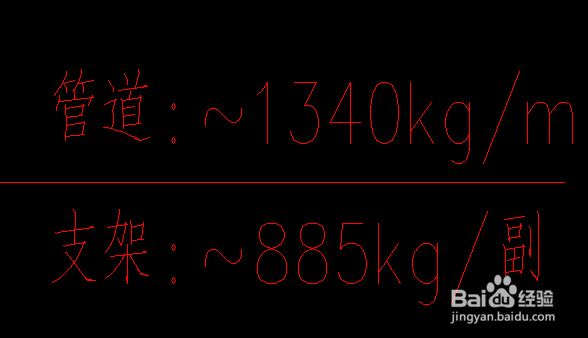

1、荷载c计算包含：

a=（每米管道重量+每米管道保温重量+每米管道内介质重量）*两付预埋点间管道米数

b=每付支架的重量（考虑以何种型钢做支架，不同型钢重量差异很大）。

c=（a+b）/2

1、将步骤7中计算的荷载，分分类，近似的荷载统一归为其中最大的荷载，荷载总数最好不超过3~4种，利于施工，防止土建出错。

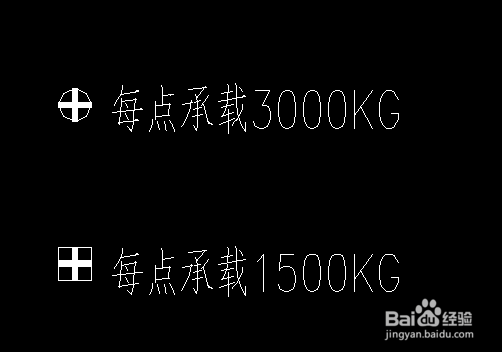

1、根据步骤8，将最终不同的荷载用不同的图样标注出。
