显示复杂的三维物体

1、获取对象的几何图形

这个例子使用了一个名为Newell茶壶的图形对象。

茶壶的顶点、面和颜色索引数据由茶壶数据函数计算。

由于茶壶是复杂的几何形状，函数返回了大量的顶点（4608）和面（3872）。

命令行键入：

[verts, faces, cindex] = teapotGeometry;

2、创建茶壶补丁对象

使用几何数据，使用补丁命令绘制茶壶。

补丁命令创建一个补丁对象。

命令行键入：

figure

p = patch('Faces',faces,'Vertices',verts,'FaceVertexCData',cindex,'FaceColor','interp')

3、按“Enter ”键。

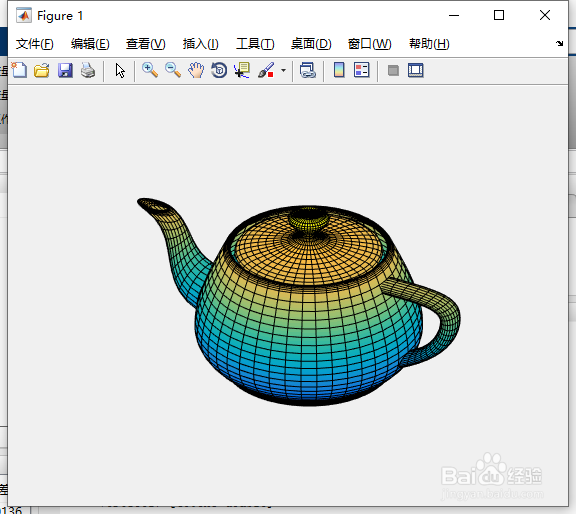

如图1所示。

4、使用视图命令更改对象的方向。

命令行键入：

view(-151,30)

axis equal off

5、按“Enter ”键。

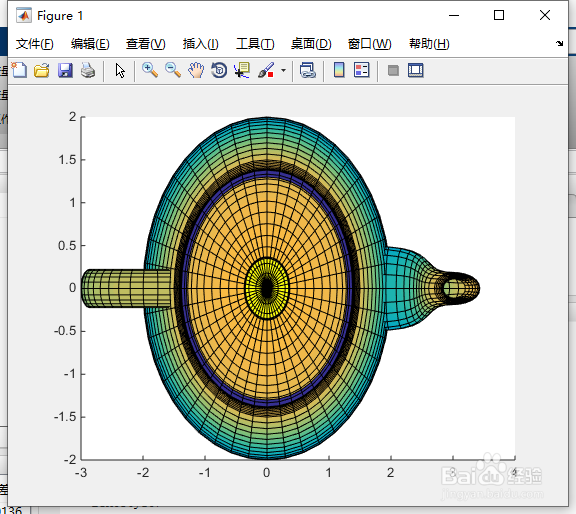

如图2所示。

6、调整透明度

使用补丁对象的FaceAlpha属性使对象透明。

命令行键入：

p.FaceAlpha = 0.3;

7、按“Enter ”键。

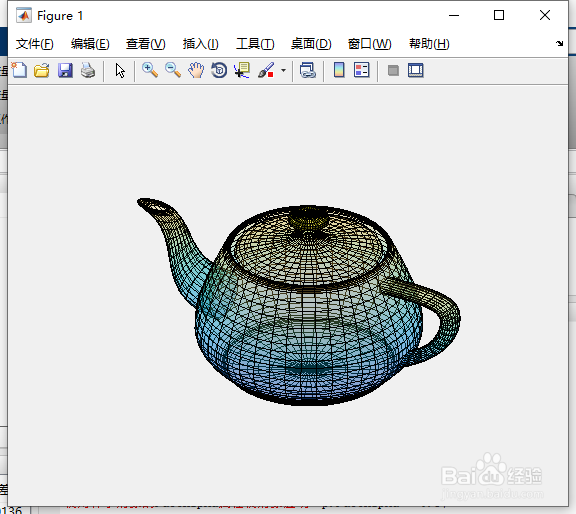

如图3所示。

8、如果FaceColor属性设置为“none”，则该对象将显示为线框图。

命令行键入：

p.FaceColor = 'none';

9、按“Enter ”键。

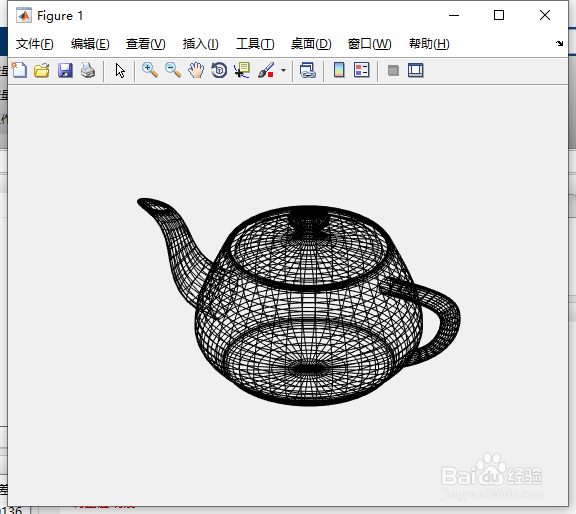

如图4所示。

10、更改颜色贴图

使用colormap函数更改对象的颜色。

命令行键入：

p.FaceAlpha = 1;

p.FaceColor = 'interp';

p.LineStyle = 'none';

colormap(copper)

11、按“Enter ”键。

如图5所示。

12、点燃对象

添加一个光，使对象显得更逼真。

命令行键入：

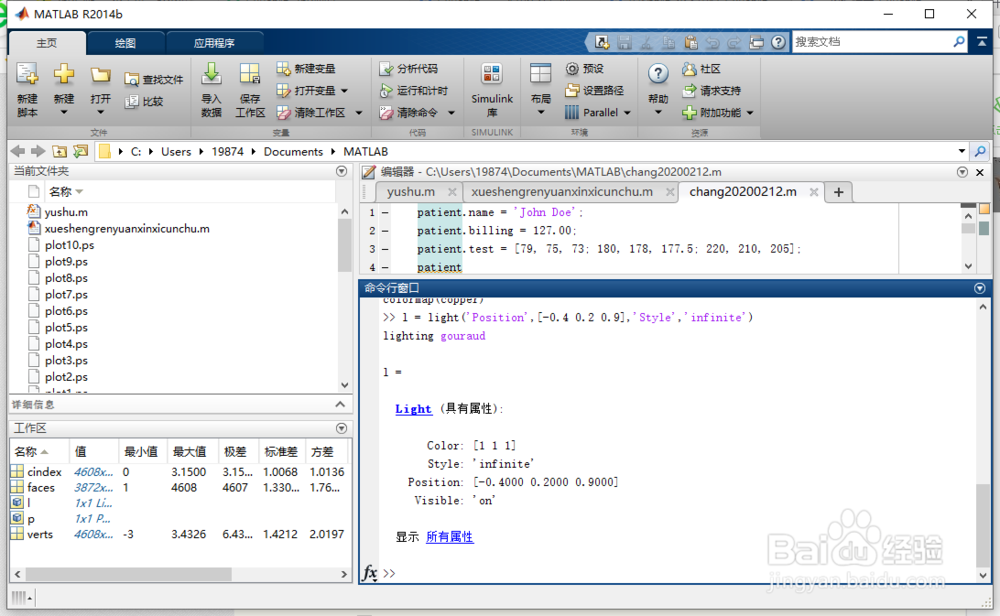

l = light('Position',[-0.4 0.2 0.9],'Style','infinite')

lighting gouraud

13、按“Enter ”键。

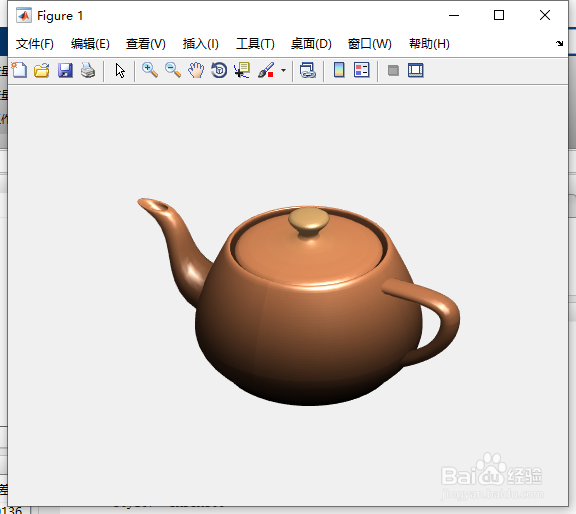

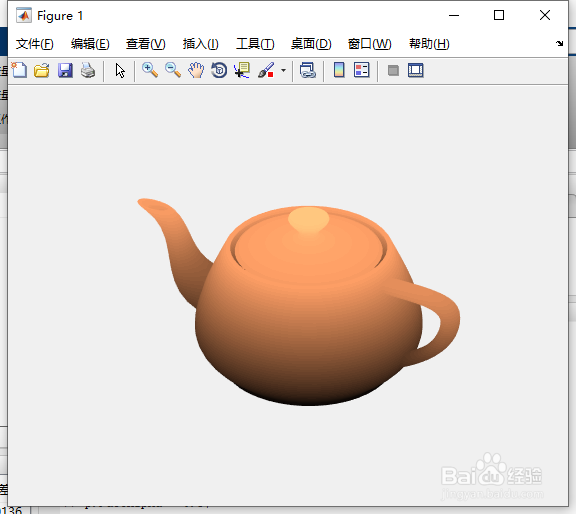

如图6、7所示。

14、贴片对象的这些属性影响光的强度和对象的反射属性：

环境强度-控制环境光的强度

漫射强度-控制漫射光的强度

镜面强度-控制反射光的强度

镜面反射成分-控制反射光的粗糙度

镜面色差-控制反射色的计算。

您可以单独设置这些属性。要将这些属性设置为一组预定值，这些值与金属、光亮或暗色材料的外观近似，请使用材料命令。

命令行键入：

material shiny

15、按“Enter ”键。

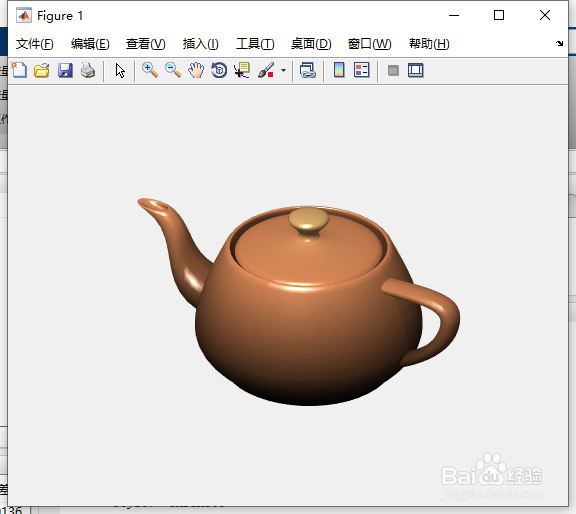

如图8所示。

16、使用“位置”属性调整灯光的位置。位置在x，y，z坐标。

命令行键入：

l.Position = [-0.1 0.6 0.8]

17、按“Enter ”键。

如图9所示。
