怎样学修理车床（3）

1、车床的电源箱一般是位于车床的背面。它有显眼的图标或者文字标示。使用大一字螺丝刀或者专用工具就可以打开车床的电源箱。

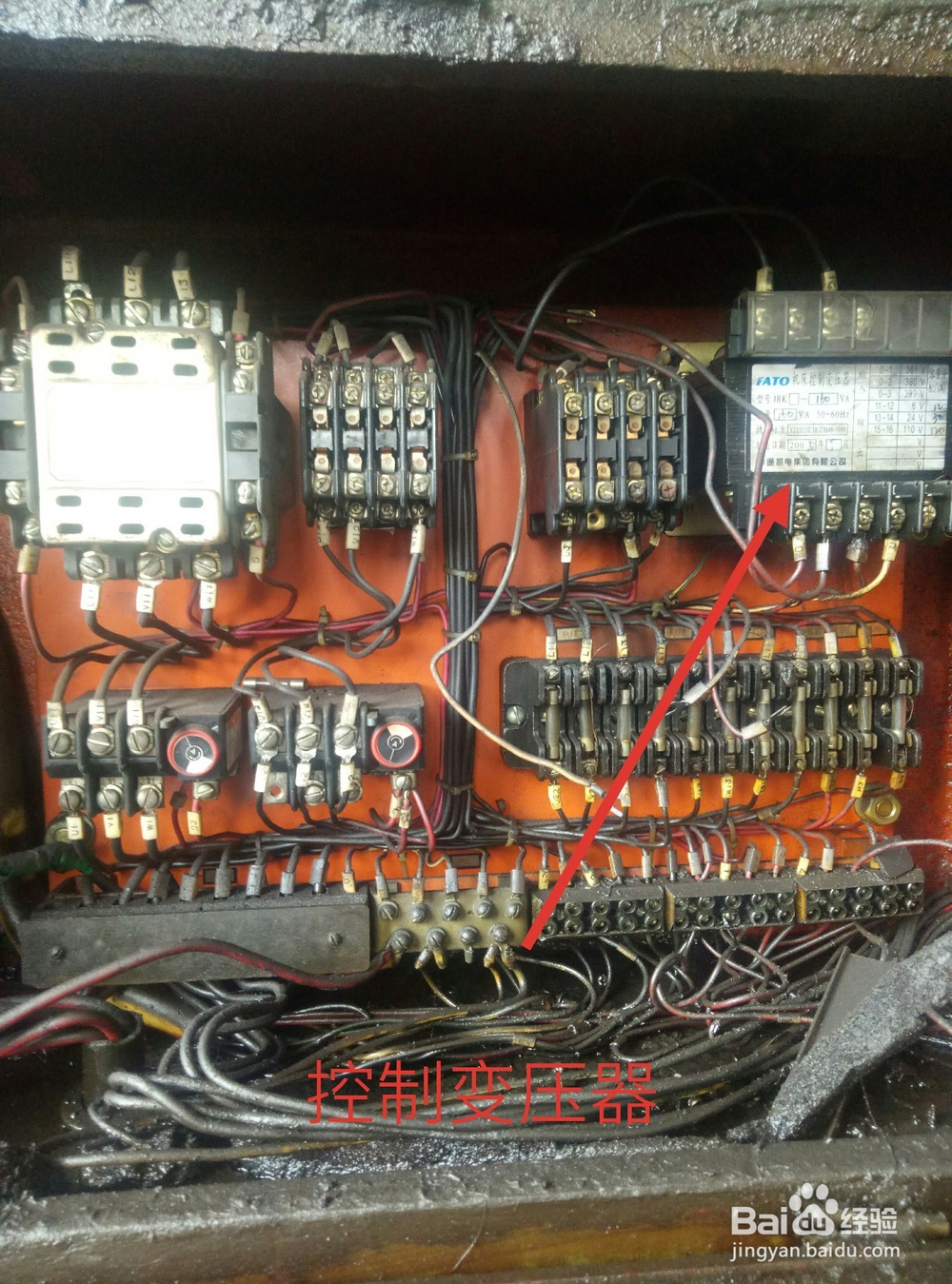

2、其实这样的普通车床电气电路也比较简单。首先看车床的控制电源。现在的车床都是使用低电压作控制电源。所以这个变压器就是控制变压器。它的特点就是，输入220或者380高电压，输出低电压，6，12，24，36，110这样几种低电压。输入和输出没有直接的线的连接。所以这种变压器也叫隔离变压器。

3、如下图所示的接触器就是使用36或者110伏低电压作为接触器的控制电压。启动和停止按钮，还有接触器的常开触头组成车床主电机的运转和停止电路。这样的电路就是小电流控制大电流电路。也可以叫低电压控制高电压的安全控制电路。

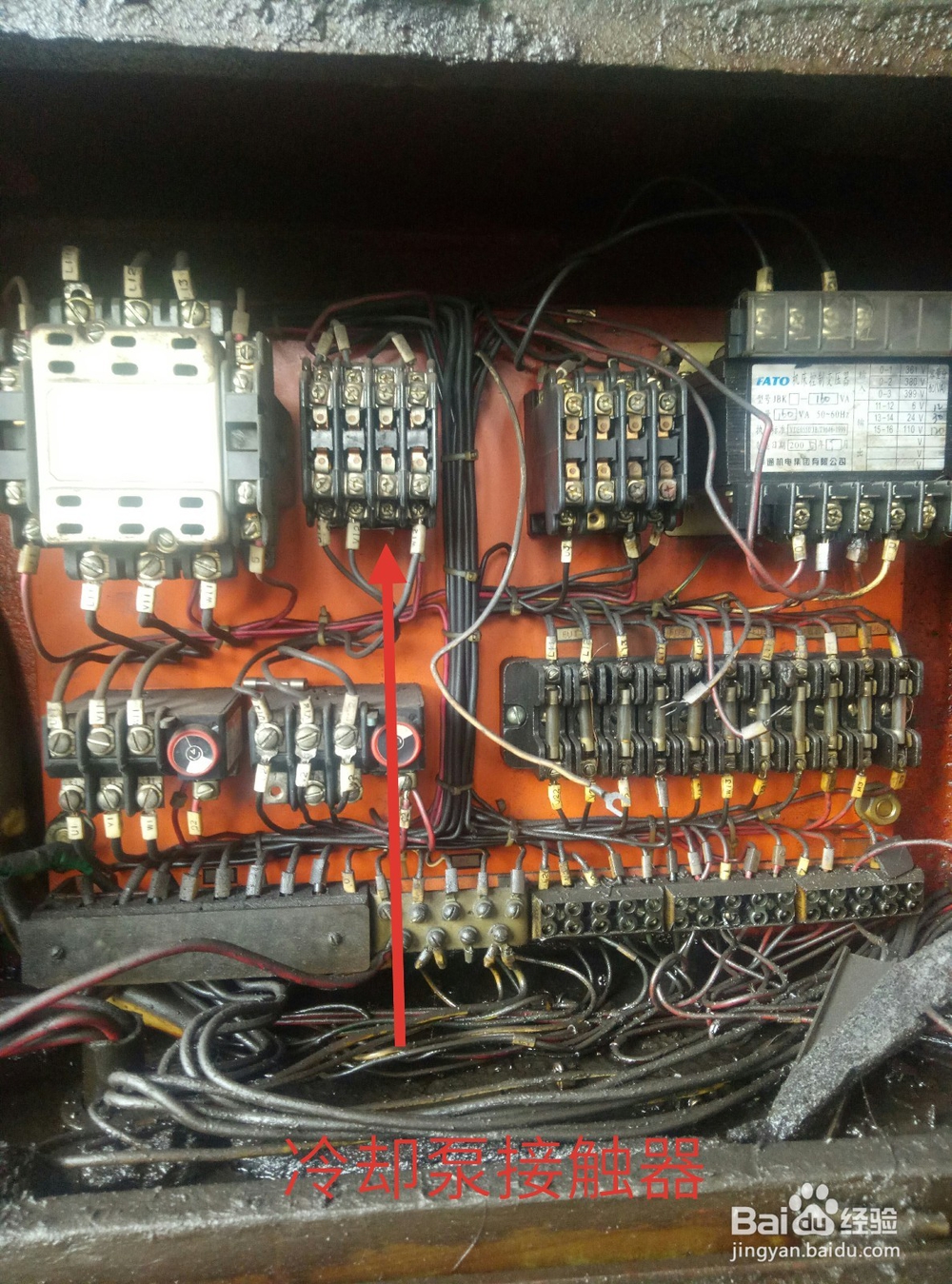

4、如下图所示的小号4组接触器就是车床冷却泵控制电路。它也是低电压36伏电源和一个并联控制开关组成的。它的触头是380伏的电压。

5、当中拖盘和大拖盘需要快速进或者退出时候，就使用快速电机进行操作。它同样是36或者24低电压控制接触器使用380伏三相电机运转进行退或进。

6、综合上述结果，接触器是低电压作控制电源，接触器触头是380伏高电压。为了安全用电，在各操作功能的电路里还串联接入保险管。如图所示。要注意的是这些保险管上的电压不一样，有低压和高压，即36或者380。所以在维修时要注意！

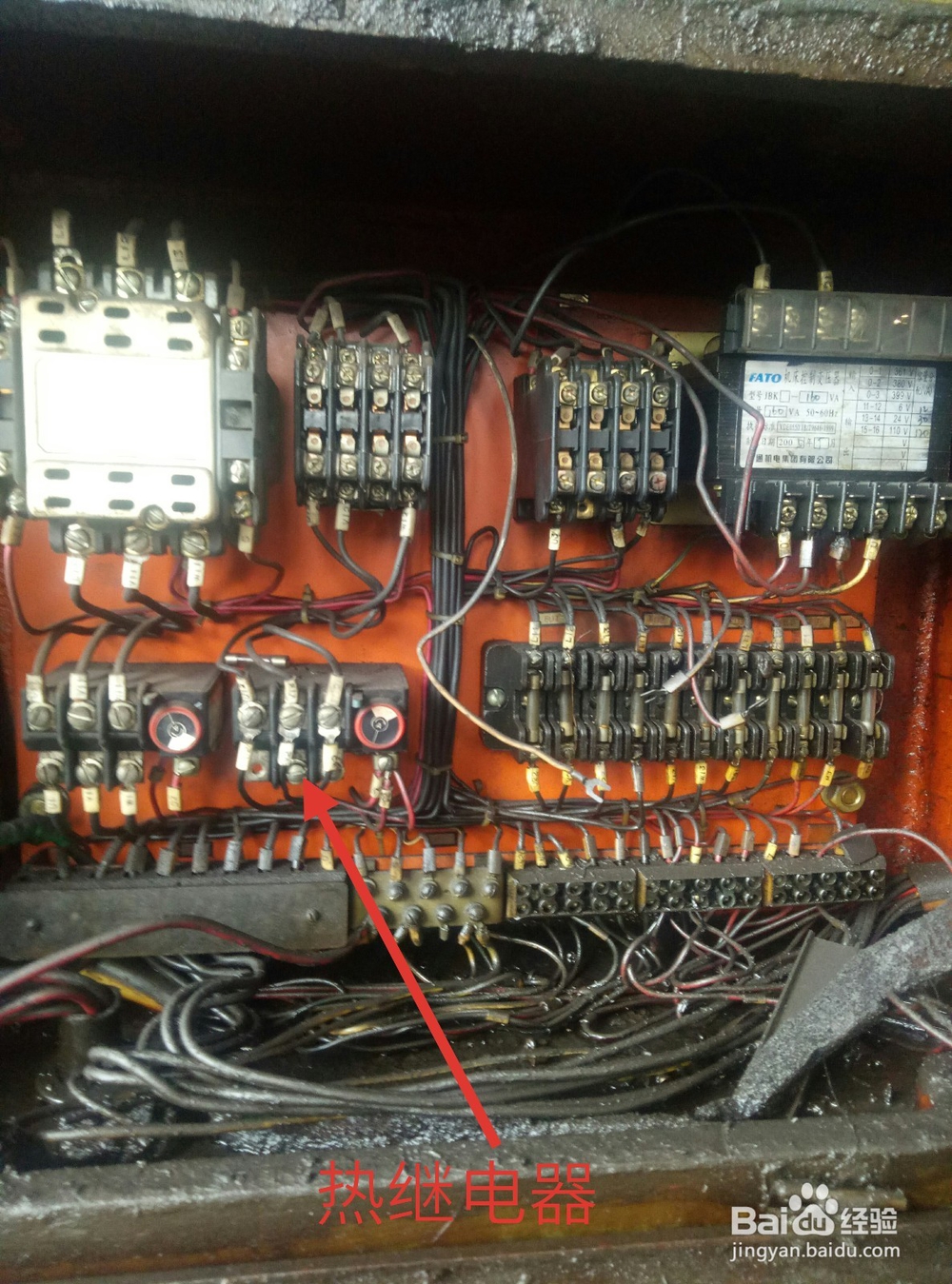

7、图所示的左下角的元件是温度继电器，当电流太大或者不平衡时会保护动作。一般不会出故障。知道它的作用就可以了。
