Pro/e5.0如何建模M30x120的国标活节螺栓？

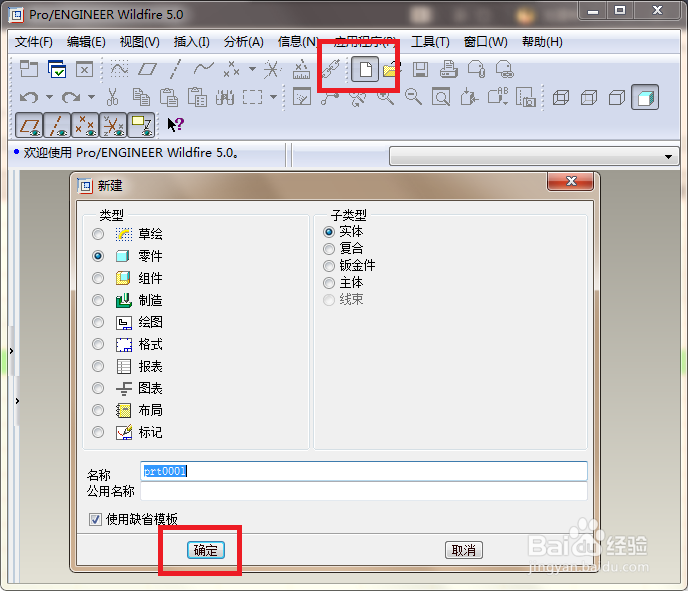

1、如下图所示，

打开Pro/e5.0软件，

默认使用缺省模板，

新建一个实体零件文件。

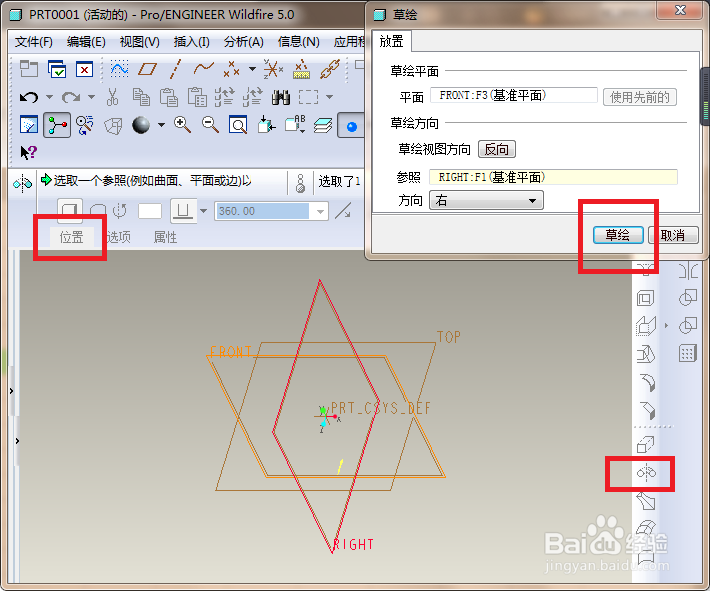

2、如下图所示，

执行【旋转——位置——定义——FRONT面——草绘】，进入草绘。

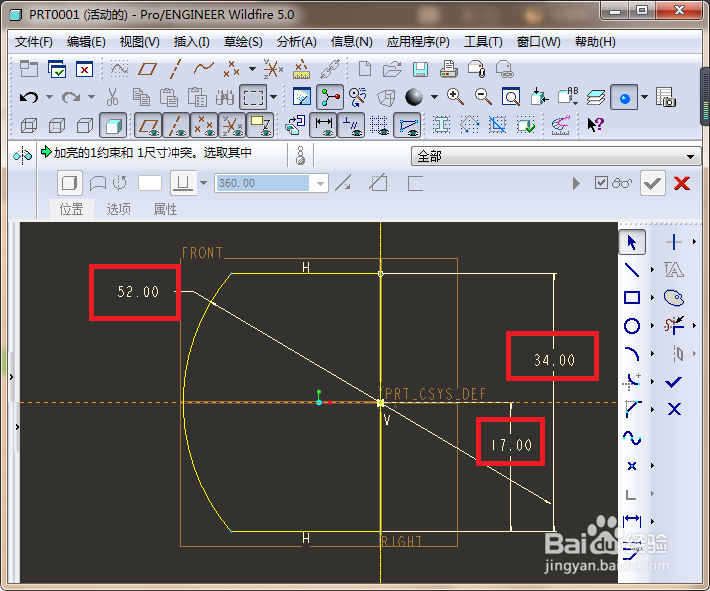

3、如下图所示，

1、激活中心线命令，画一条与纵轴重合的中心线，

2、激活圆命令，以坐标原点为圆心，画圆，

3、双击修改圆的直径为ø52，

4、激活直线命令，画两条水平线段，一条竖直线段，

5、激活裁剪命令，按下图形状进行裁剪，

6、激活标注命令，标注尺寸34、17，

7、点击√，完成并退出草绘。

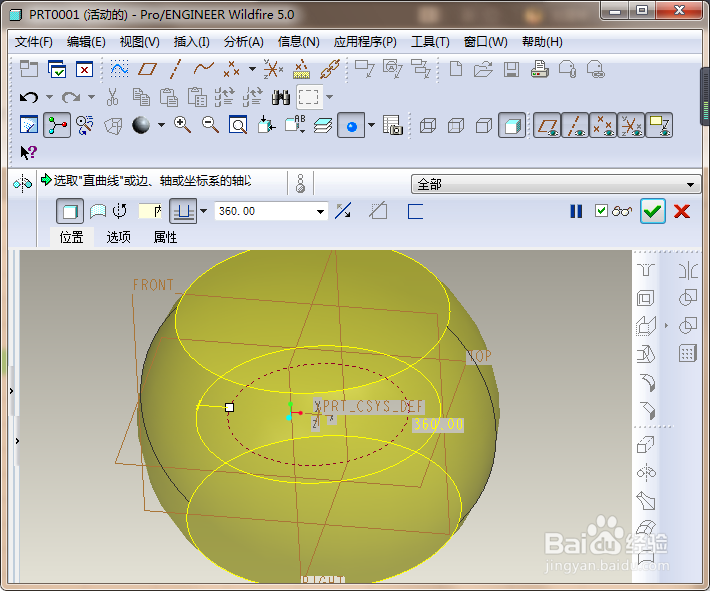

4、如下图所示，

看着预览效果点击√，完成旋转实体的生成。

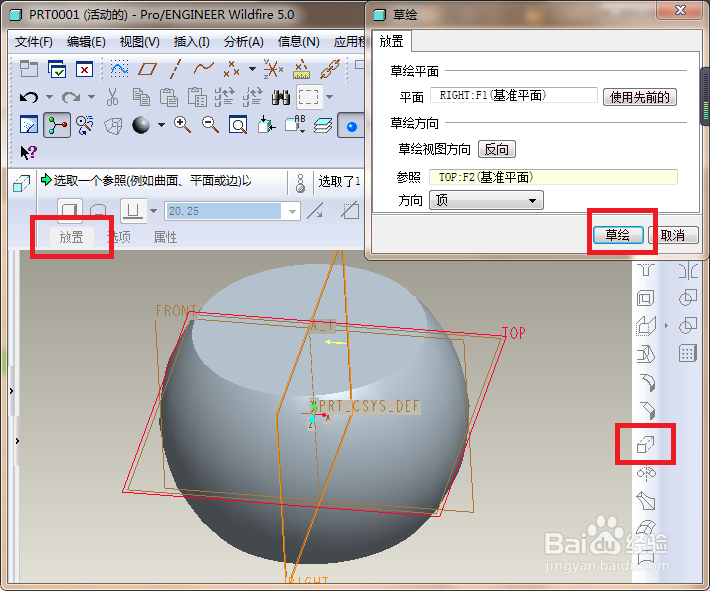

5、如下图所示，

执行【拉伸——放置——定义——RIGHT面——草绘】。

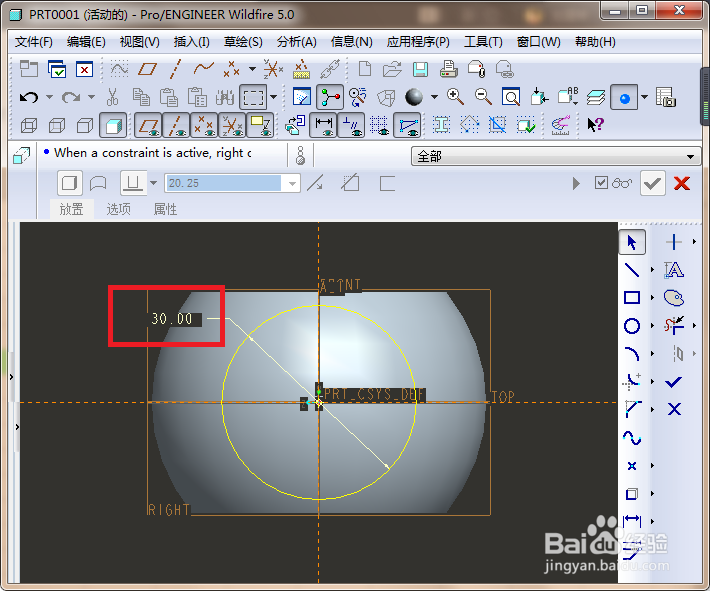

6、如下图所示，

1、激活圆命令，以坐标原点为圆心画圆，

2、双击修改圆的直径为ø30，

3、点击√，完成并退出草绘。

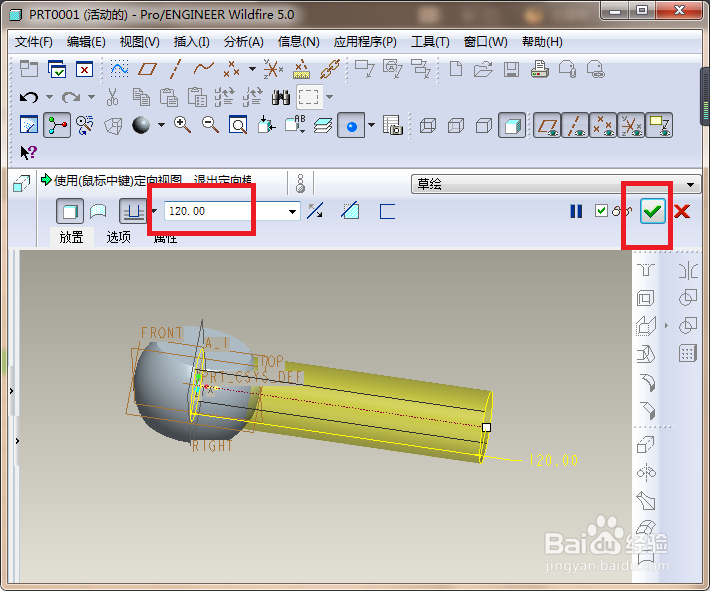

7、如下图所示，

控制栏中设置拉伸距离120，

控制栏中打√，完成并结束本次操作。

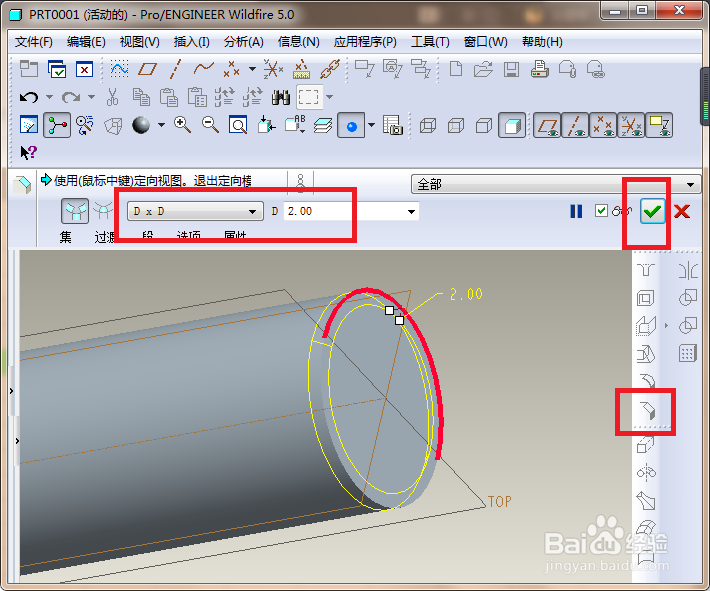

8、如下图所示，

右边工具箱中点击“倒直角”图标，

上边工具栏中设置尺寸为2，

实体中选择圆柱体右端边线，

控制栏中打√，完成并结束本次操作。

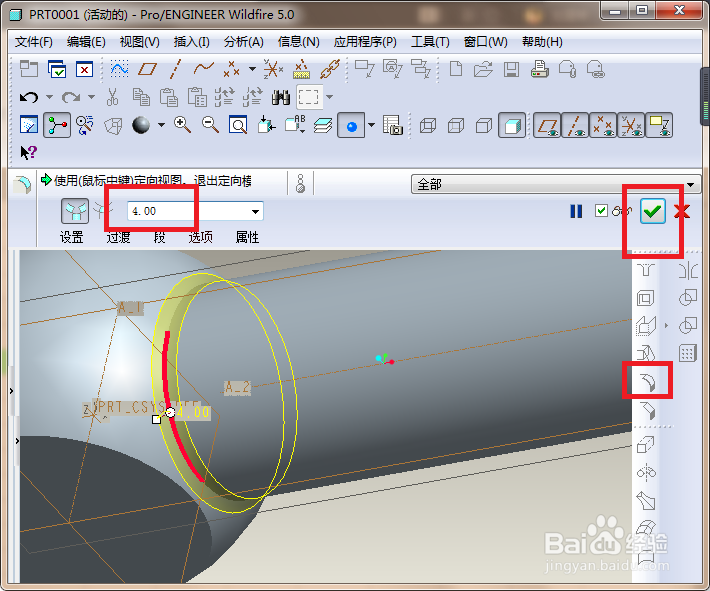

9、如下图所示，

1、右边工具箱中点击“倒圆角”图标，

2、实体中选择边线，

3、上边控制栏中设置半径R，边设置边看预览效果边修改数值，最后笔者定下的半径是4，

4、打√，完成并结束本次操作。

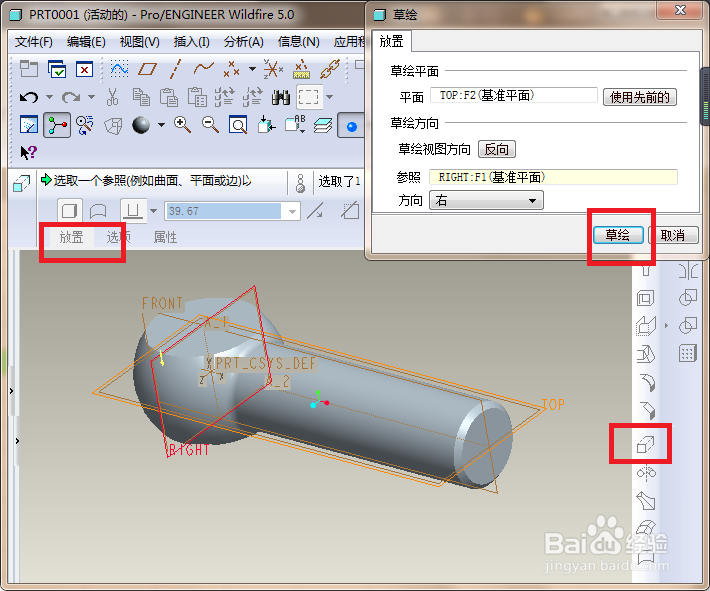

10、如下图所示，

执行【拉伸——放置——定义——TOP面——草绘】。

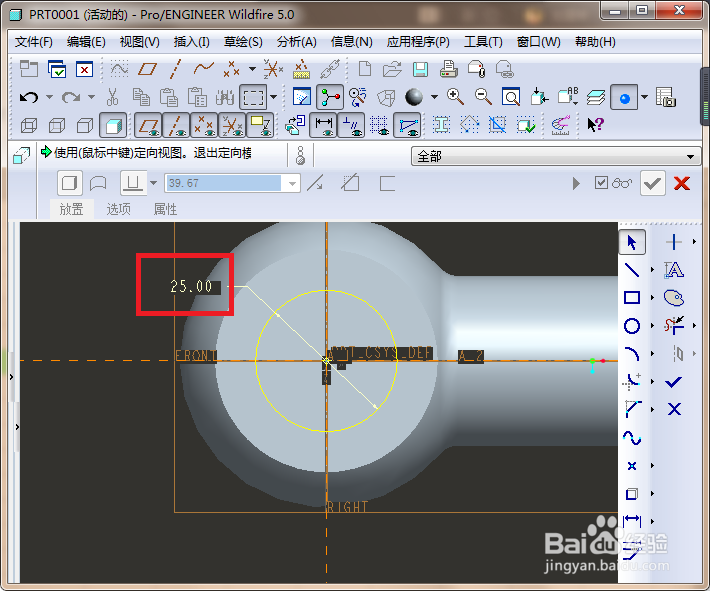

11、如下图所示，

激活圆命令，以坐标原点为圆心画圆，

双击修改圆的直径为ø25，

打√，完成并退出草绘。

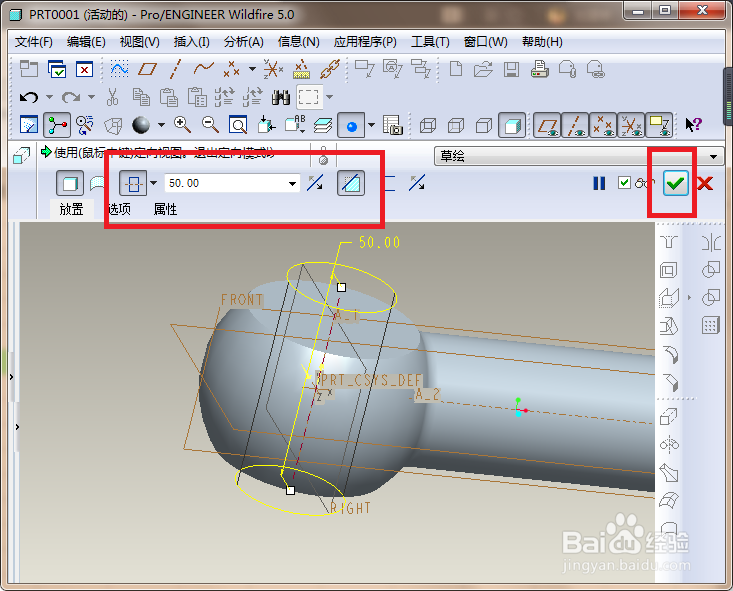

12、如下图所示，

控制栏中设置拉伸方式为“双向拉伸”，

设置距离为50（超出实体即可），

点击“去除材料”图标，

点击“√”，完成并结束本次操作。

13、从这里开始创建M30螺纹。

如下图所示，

执行【插入——螺旋扫描——切口】，开始创建螺纹特征的第一步。

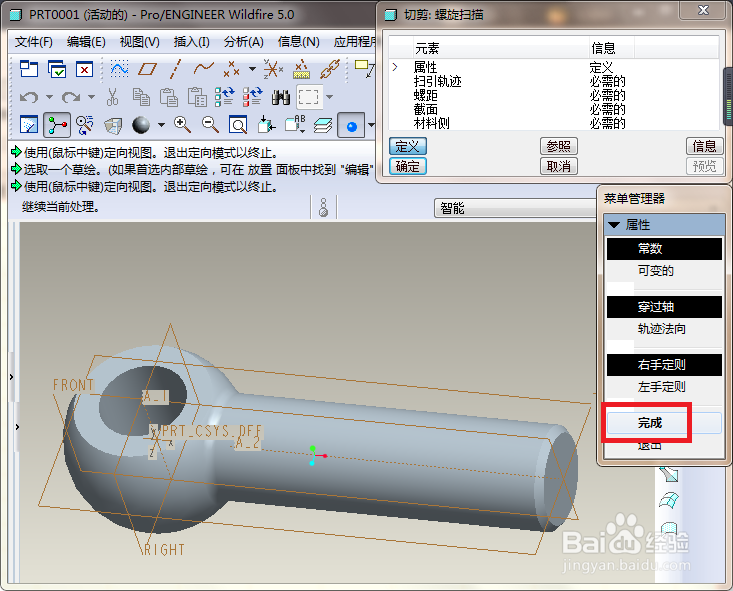

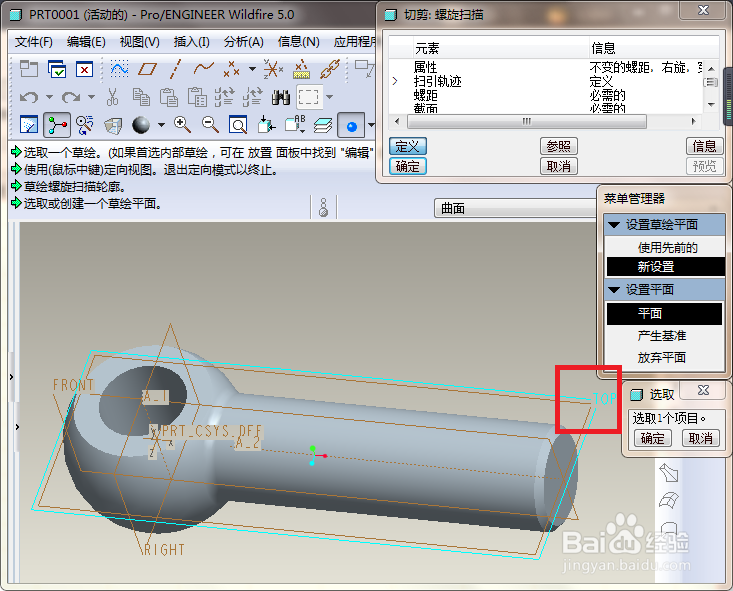

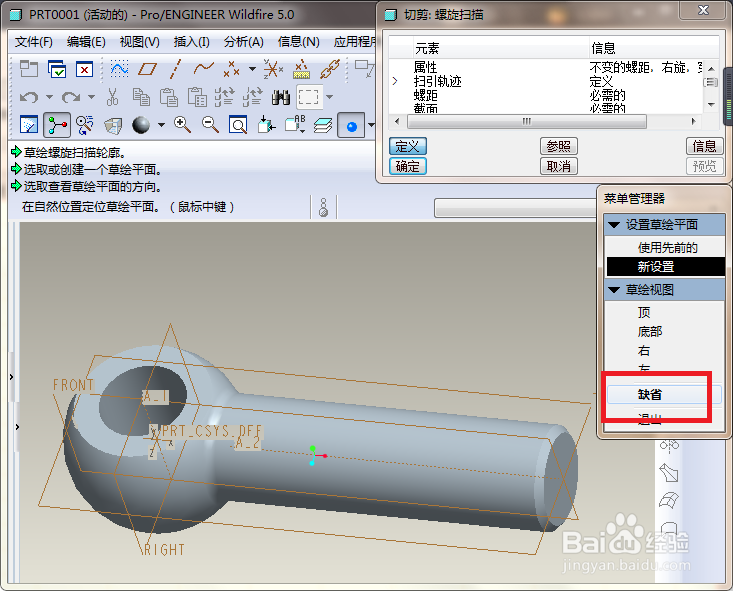

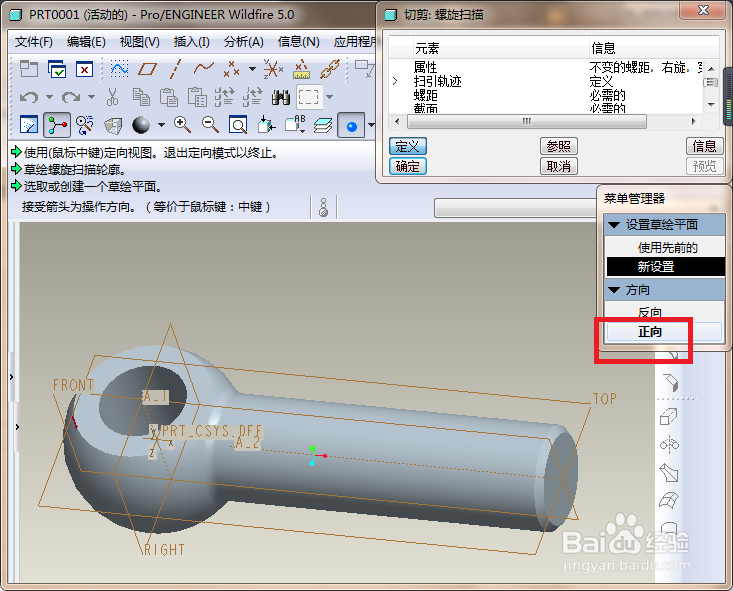

14、如下图所示，

完成这四步，

我们就能进入草图画扫描轨迹了。

1、菜单管理器中点击“完成”

2、基准平面中点击“TOP面”，

3、菜单管理器中点击“正向”，

4、菜单管理器中点击“缺省”。

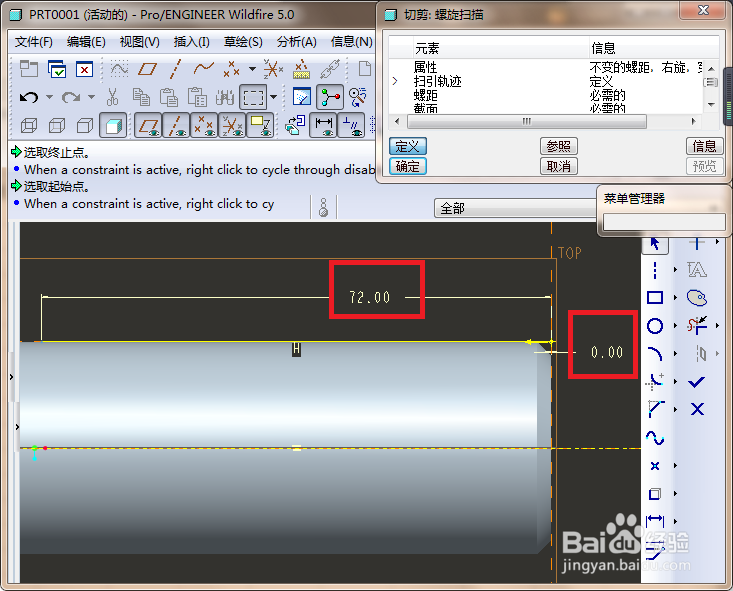

15、如下图所示，

1、激活中心线命令，

画一条与横轴重合的中心线，

2、激活“类型”命令，将实体的上边线显示出来，再裁剪掉，留下一段参考线，

3、激活直线命令，以参考线为参照，画一条水平线段与之重合，

4、激活标注命令，

水平线段左端点距离实体右端面72，

水平线段右端点距离实体右端面0，

5、打√，完成并退草绘，进行下一步操作。

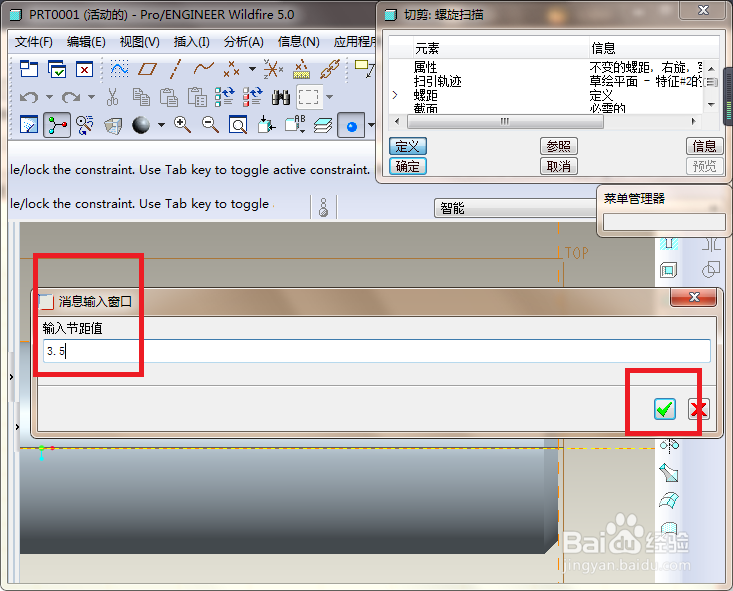

16、如下图所示，

消息输入窗口，

我们输入M30的螺纹节距3.5，

然后打√，进入下一步。

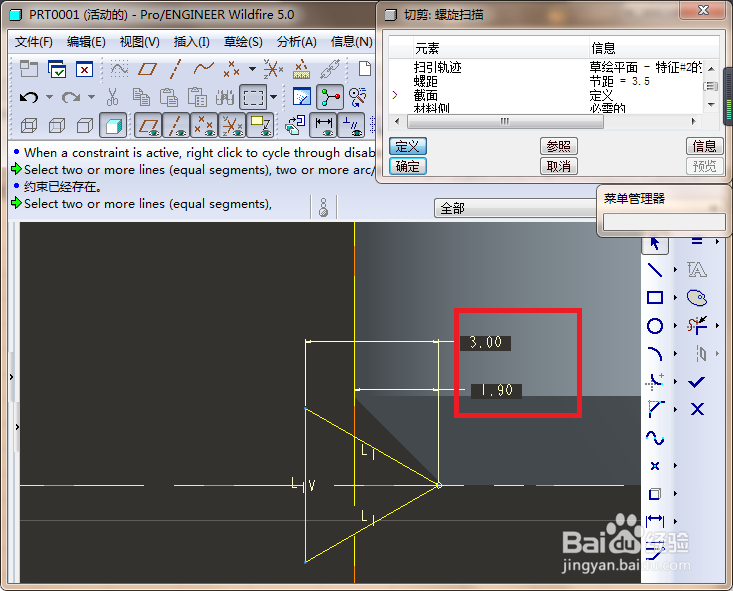

17、如下图所示，

激活直线命令，在纵轴（这个纵轴是实体的轨迹线）右边的横轴上任取一点为起点画一个封闭的三角形，

激活相等约束，将三角形约束成等边三角形，

激活标注命令，标注1.90和3.00两个尺寸，关键是1.90，位置不能标注错了，

最后打√，完成并退出草绘。

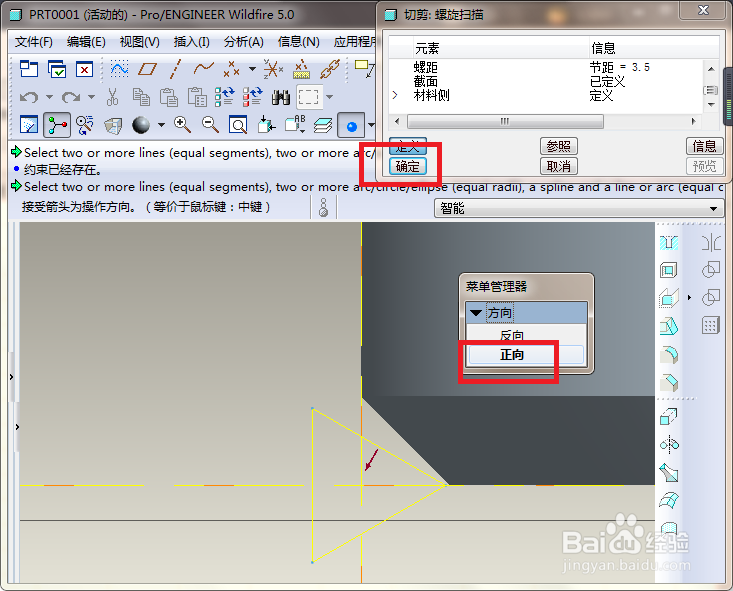

18、如下图所示，

1、点击菜单管理器中的“正向”，

2、点击“切剪：螺旋扫描”对话框中的“确定”。

————

至此，

M30x3.5的螺纹特征创建完毕。

至此，

M30x120的国家标注活节螺栓建模完毕。

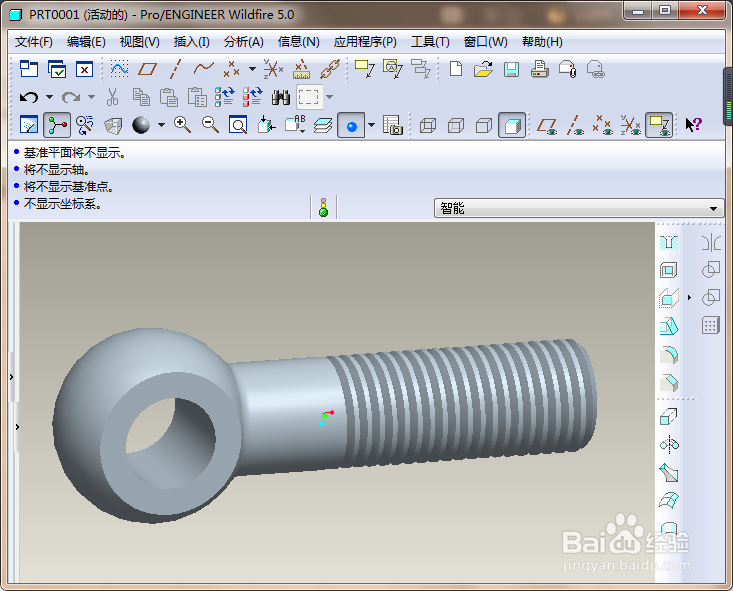

19、如下图所示，

这最后一步仅仅是将碍眼的基准面、基准轴等全部隐藏一下。
