远传水表LoRa通信解决方案

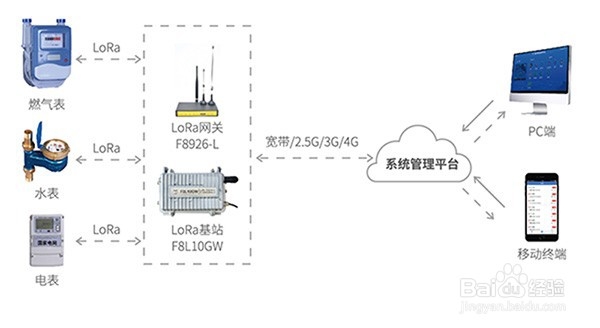

厦门四信基于LoRa技术的抄表系统解决了这一系列的难题。智能燃气表、水表、电表等智能表系统是由嵌入LoRa模块的设备、LoRa网关/基站和系统管理平台组成。智能表的数据定时 传给LoRa模块，并将此数据通过LoRa无线网络汇总到LoRa网关/基站，然后LoRa网关/基站将LoRa无线数据转化成TCP/IP 网络数据，再通过运营商网络和Internet公网，最终将数据传送到系统管理平台。

工具/原料

F8L10GW

水表

方法/步骤

系统特点时效性强：数据管理中心和每一个无线远传表及数据采集点保持实时连接。可很好的满足系统对数据采集和传输。输实时性的要求；

远程控制：可实现远程对无线远传表的远程控制，进行数据读取、参数调整、阀门开关控制等操作；

集抄范围广：4G 覆盖范围广，扩容无限制，接入地点无限制。能满足山区、乡镇和跨地区的接入需求；

低成本：采用 LoRa 无线通信，无需布线，易于安装，大幅节省施工成本；无线远传表具有自动组网、自动路由功能，大大节省了设备的安装数量。

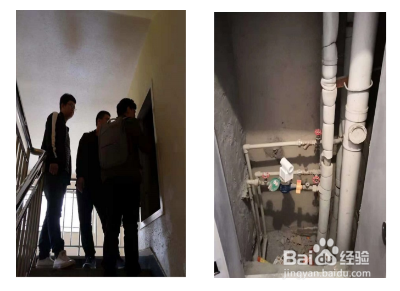

采用高稳定性的 MCU，真正实现稳定透明传输应对多样的水表结构，针对性设计天线，实现优质的通讯性能小巧尺寸，最大程度兼容不同的水表结构；现场应用场景：

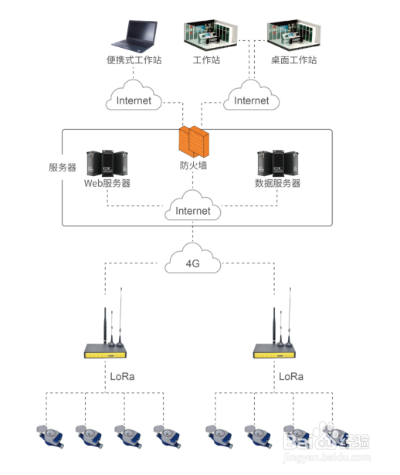

无线远传水表LoRa实现数据远传主要接着两层通信，其中下行通信主要是将水表数据上传至集中器，上行通信主要将集中器的数据上传至服务器。

下行通信：为无线远传计量表具与集中器间的无线通信方式，采用频率为470-510Mhz频率范围，发射功率≤50mW无线方式通讯数据。系统可以根据实际网络关系最多组成4级路由传输方式，以适应用户千变万化的实际需求。上行通信：为集中器与主站间的数据通信，数据集中器采用统一上行通讯规约，采用模块化设计，与主站数据采集服务器可以采用多种数据传输方式，可根据用户实地情况灵活采用以太网或GPRS接入网络的方式。

● 采用高性能工业级无线模

● 高性能工业级多通道 LoRaWAN 基站/网关射频芯

● 标准以太网和 WIFI 接口，可直接连接以太网设备和 WIFI 设

● 支持LoRaWAN 网络协议无线数据传输功

● WIFI支持 WEP,WPA，WPA2 等多种加密方式，MAC地址过滤等功能

● 支持LinkWAN协议，对接LinkWAN平台
