cad保存jpg格式

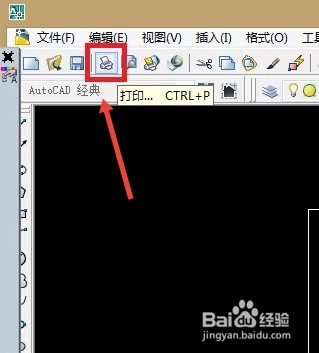

1、点击打印打开需要导出成jpg格式图片的CAD图纸，点击右上角工具栏的打印按钮。

2、选择打印机名称进入打祥缮乖贝印模型设置，将打印机/绘图仪下面的名称设置为“PublishToWeb JPG.pc3”。

3、选择图纸尺寸将图纸尺沌纟釜变寸设置为“Sun Hi—Res（1280.00*1600.00像素）”，这个尺寸像素最高，可根据需要自行修改。

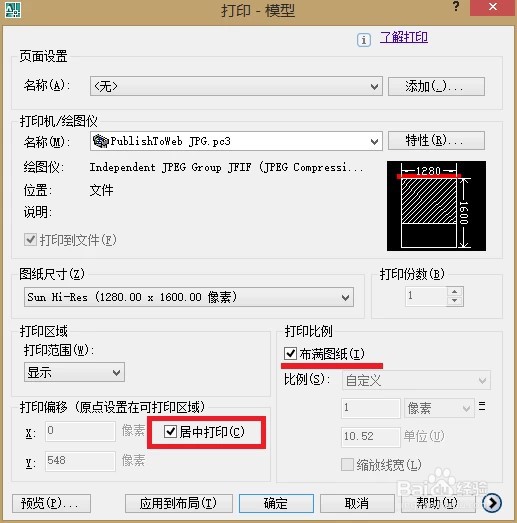

4、设置打印细项勾选打印偏移（原点设置在可打印区域）下面的“居中打印”，打印比例默认勾选布满图纸。

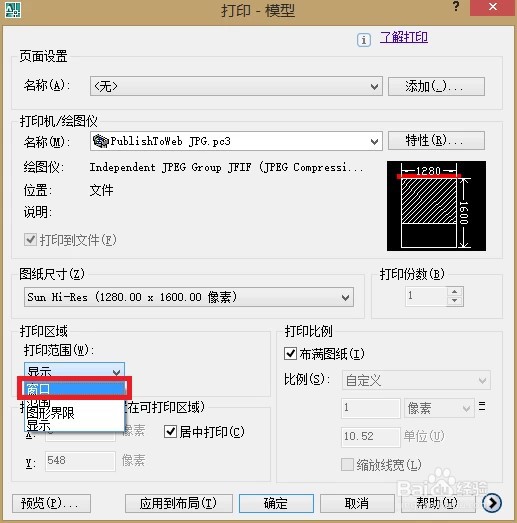

5、框定打印范围将龅歧仲半打印区域下面的打印范围设置为“窗口”。待鼠标显示为“+”字，拖动鼠标选择要打印的部分，点击鼠标。待打印窗口弹出，点击确定。

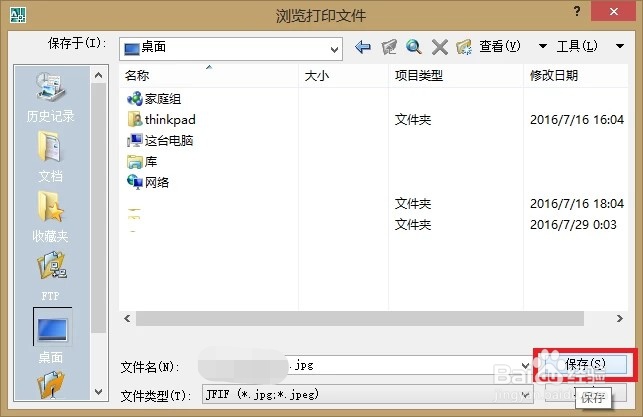

6、保存文件选择要保存到位置，点击保存即可导出jpg格式图片。
