C4D建模--玻璃保险丝

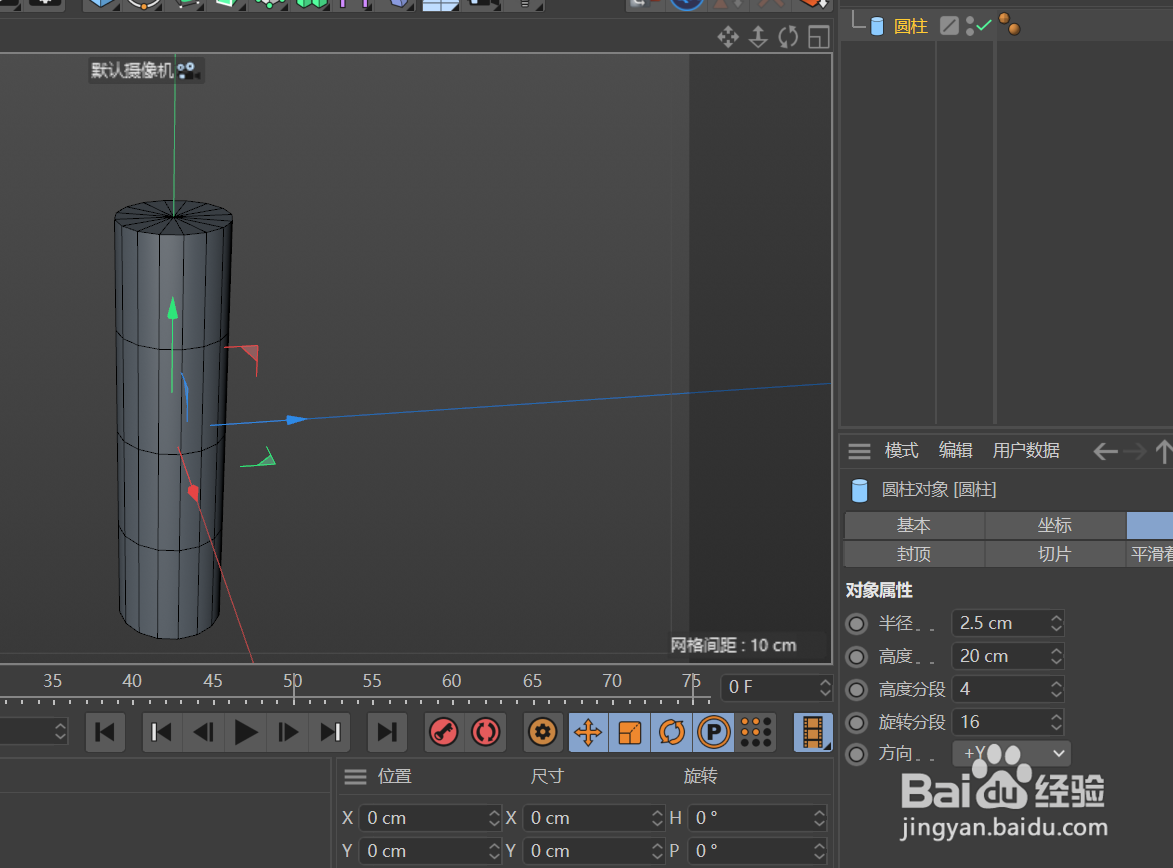

1、 创建一个圆柱体，半径为2.5，高度为20；方向为+Y。如图所示。

2、 将圆柱体转为可编辑多边形，选中多边形上下两端的面片，分裂出来；如图所示。

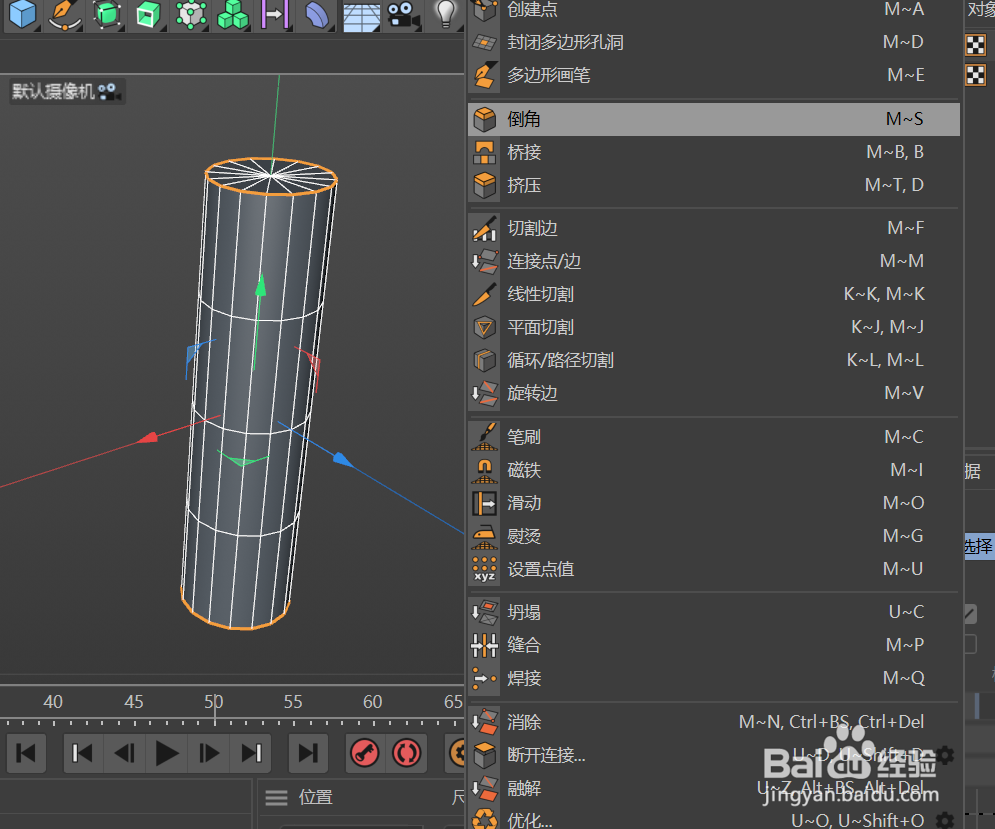

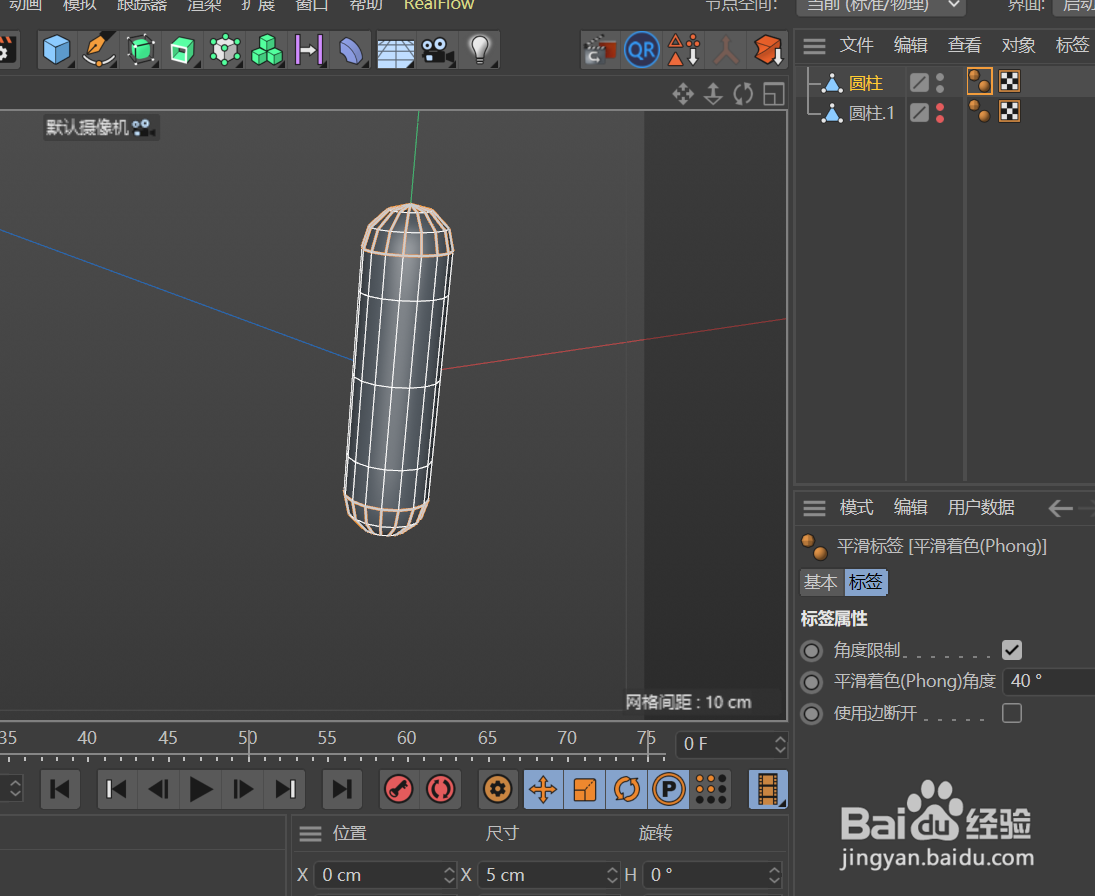

3、隐藏分裂出来的面片，选中圆柱对象上下两端的轮廓边进行倒角，使圆柱两端成半球状；如图所示。

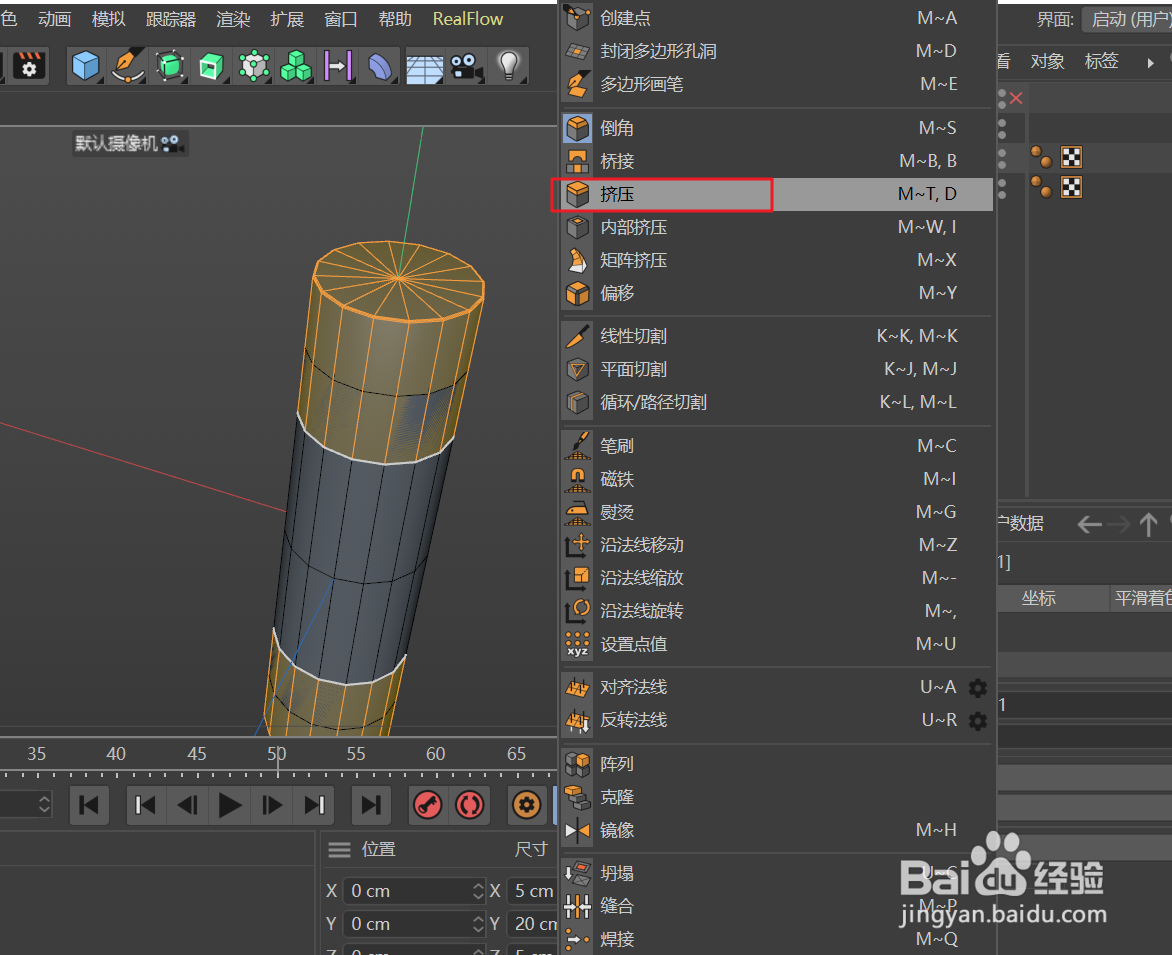

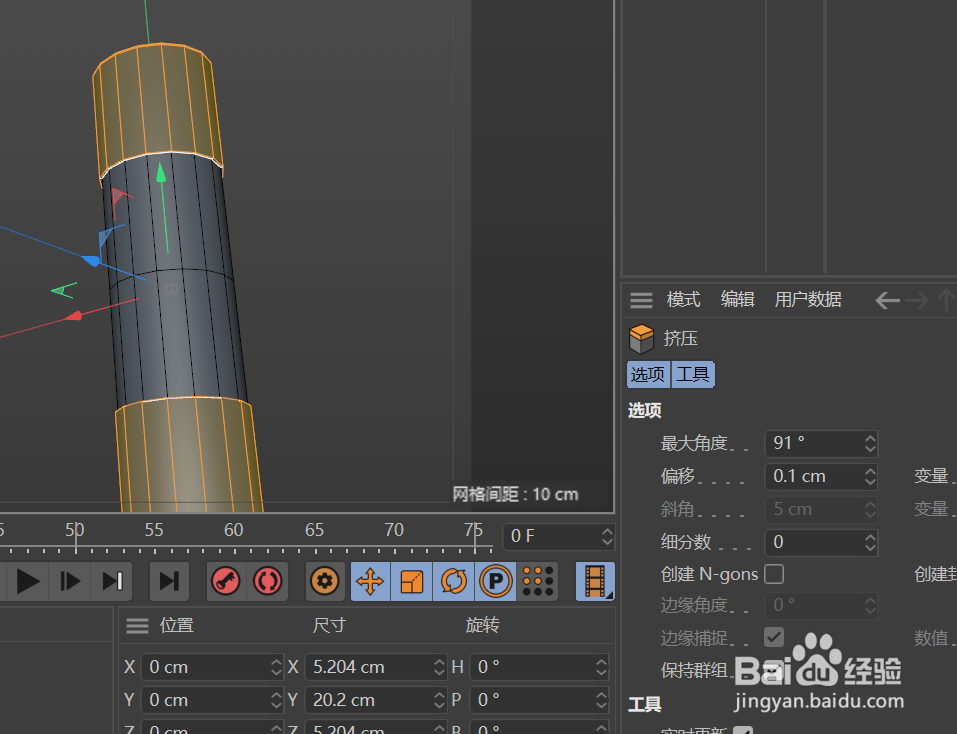

4、 选中第二步分裂出来的面片，向外挤压0.1的距离；对挤压出的厚度轮罟谀脸噤廓边添加保护边，使模型添加细分曲面后得到圆滑的硬边结构。如图所示。

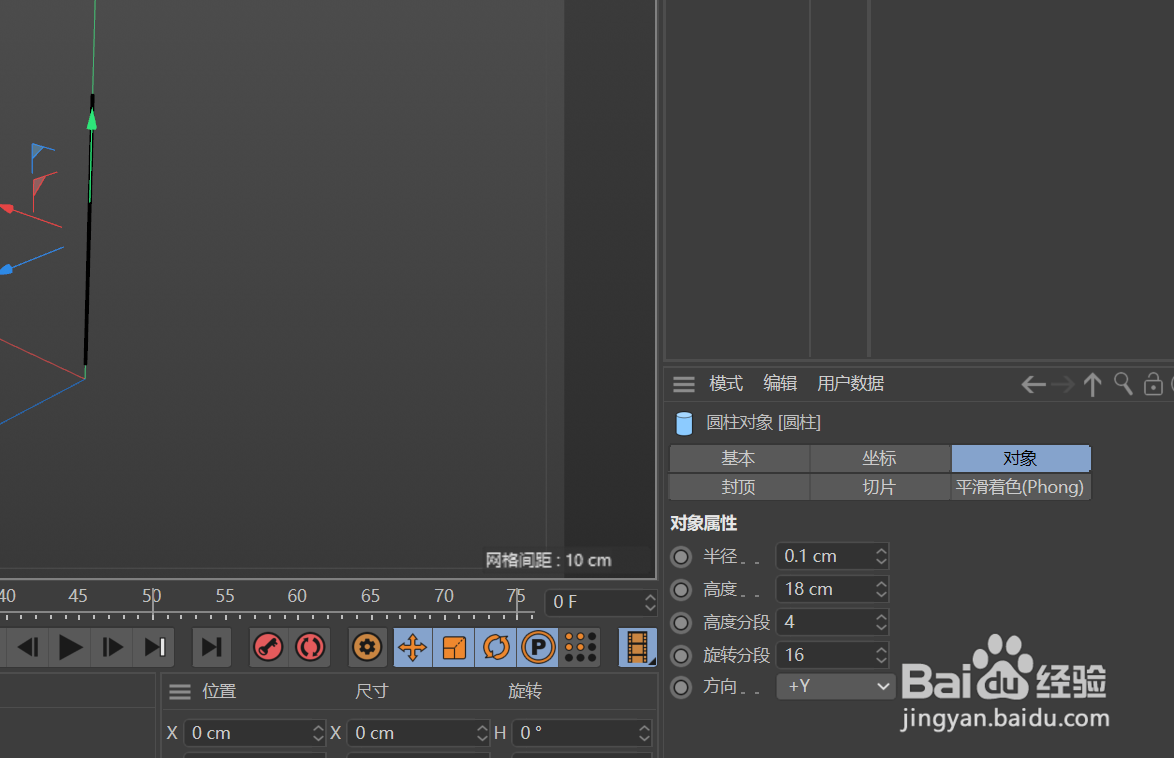

5、 创建一个圆柱体，半径为0.1，高度为18，方向为+Y；两端封顶倒圆角；如图所示。

6、 选中分裂出来的面片顶端中心点，向内移动，使端面得到向下凹的效果；给模型添加细分曲面，修改不合理的边和面；得到玻璃保险丝模型。

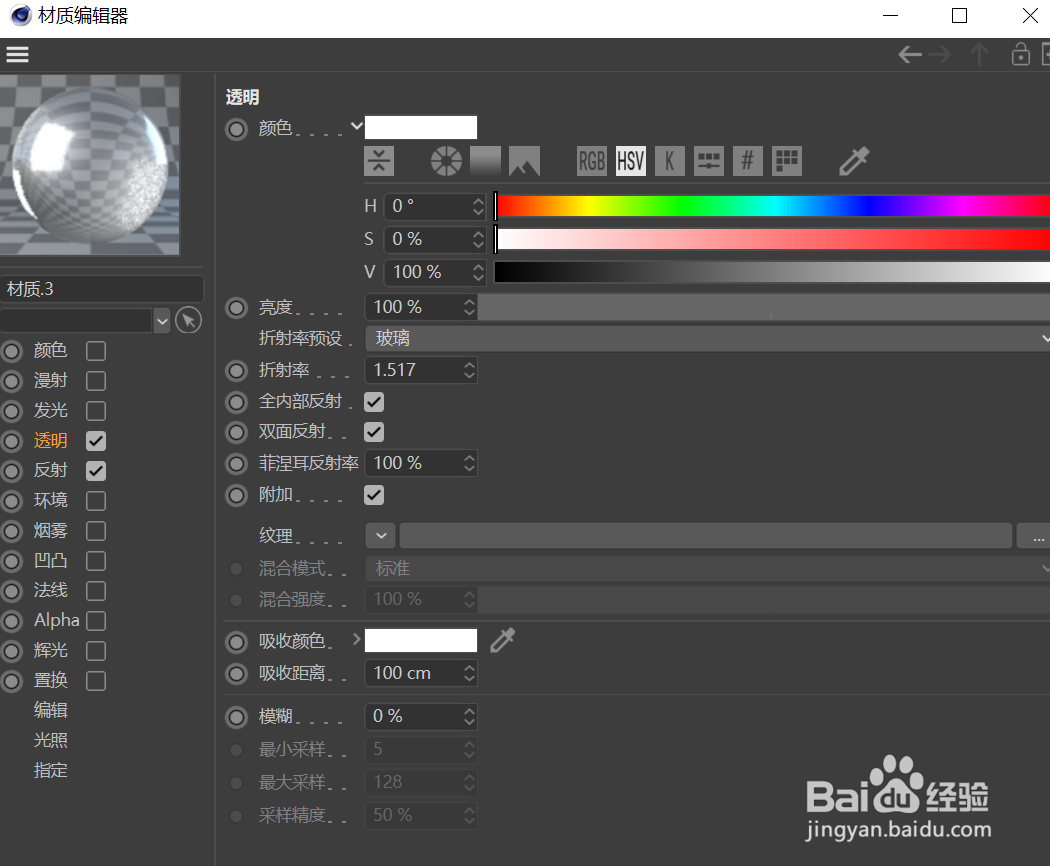

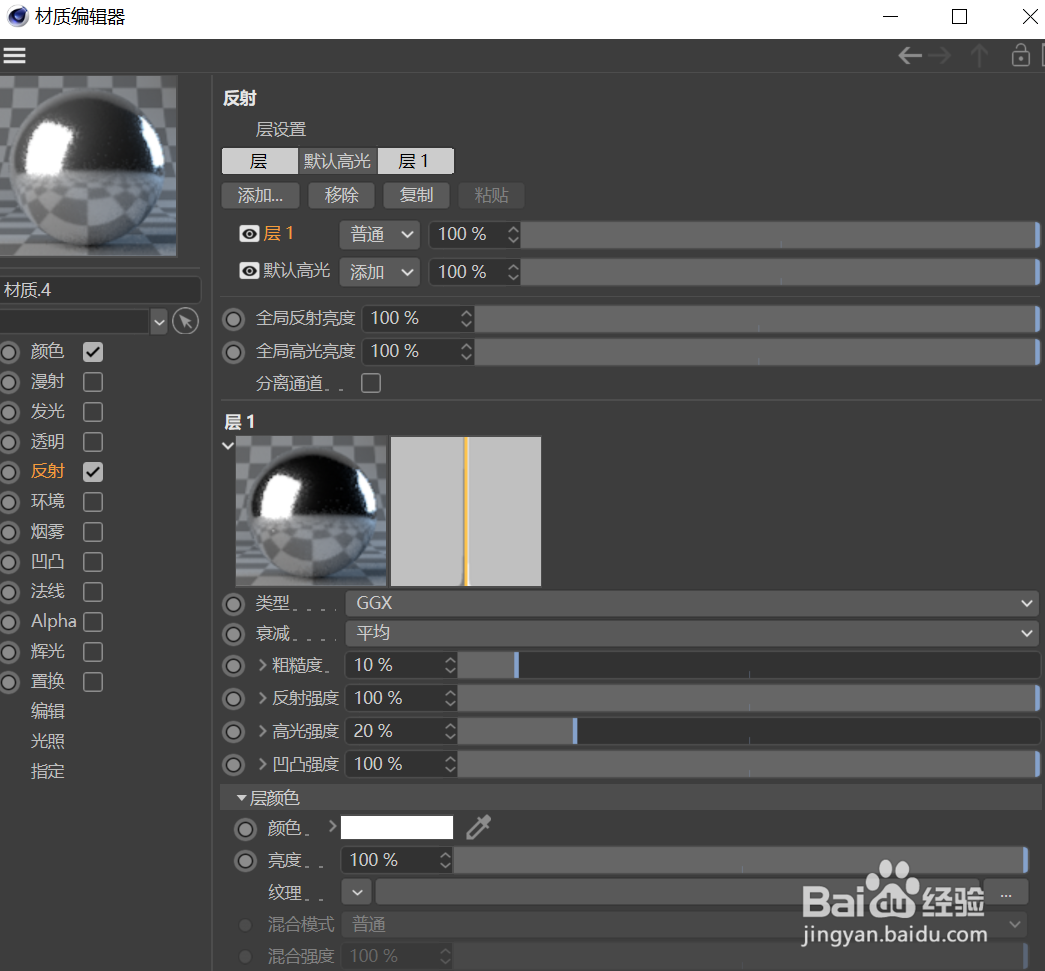

7、 创建一个透明的玻璃材质，折射率为预设中的玻璃；将玻璃材质赋予第三曰搬嚏嘀步创建出来的圆柱体；创建一个金属材质，将材质赋予第二步分裂出来的面片。如图所示。

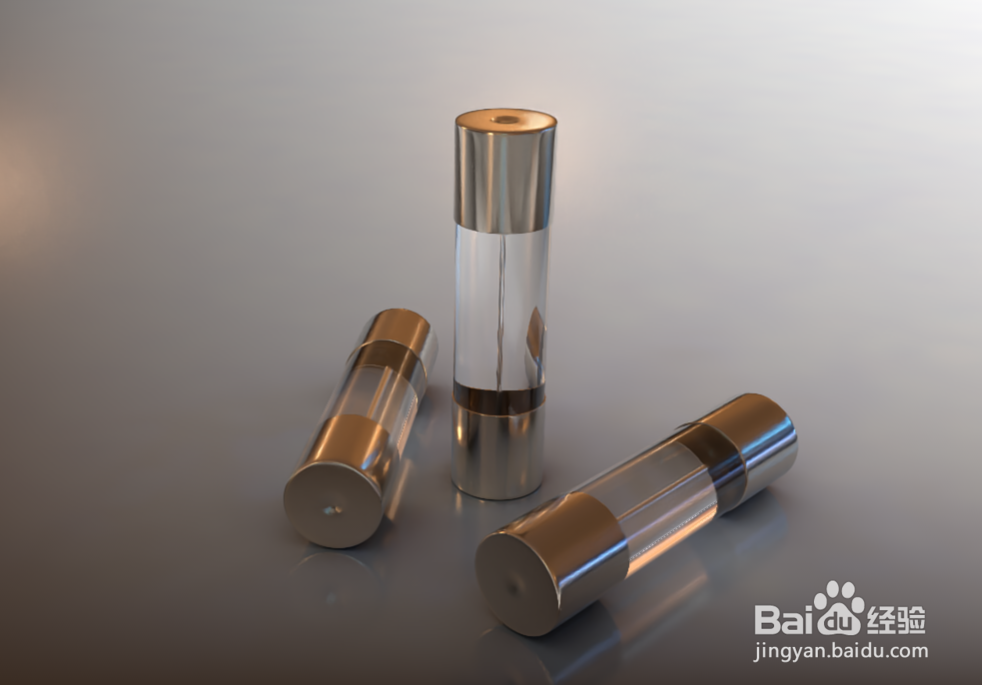

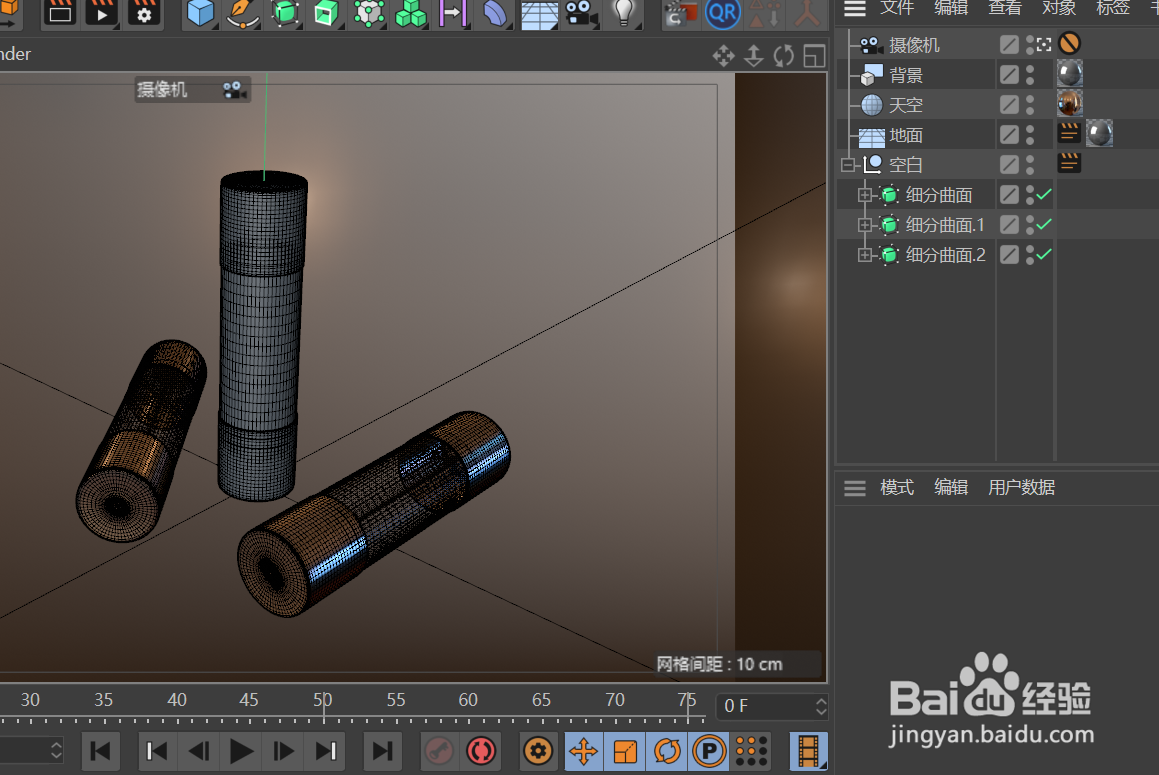

8、 给模型添加一个地面和一个带HDR的天空；选取合适的视角进行渲染；如图所示。 玻璃保险丝模型创建完成。
