AutoCAD如何画O型圈剖视图

1、如下所示，

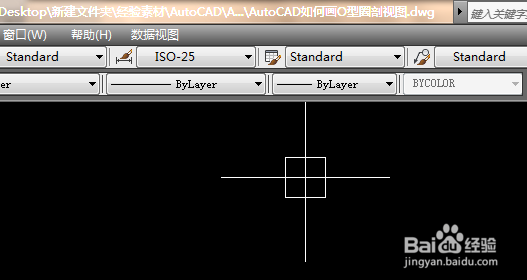

打开AutoCAD2012软件，新建 一空白的CAD文件，

另存为：AutoCAD如何画O型圈剖视图

2、如下所示，

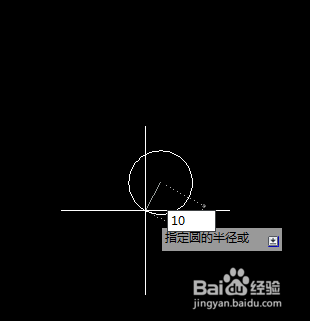

输入c，回车，激活圆命令，

随意指定一点作为圆心，输入10，回车，

一个半径R10的圆就画好了

3、如下所示，

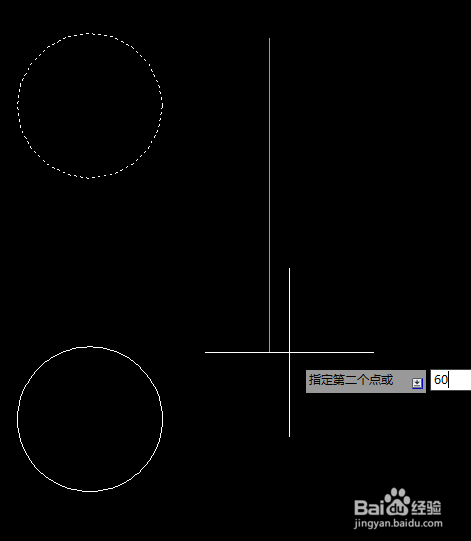

输入co，回车，激活复制命令，

随意指定一点作为起始基点，

竖直向下移动鼠标，输入60，回车，

完成复制。

4、如下所示，

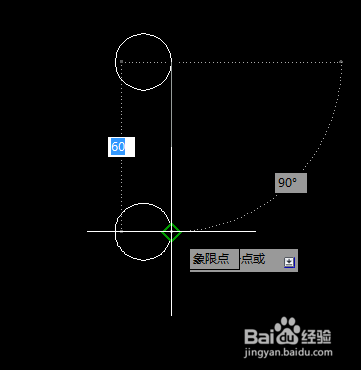

输入L，回车，激活直线命令，

利用shift键+鼠标右键，激活临时捕捉工具栏，选择象限点，

连接两个象限点，完成直线的绘制。

5、如下所示，

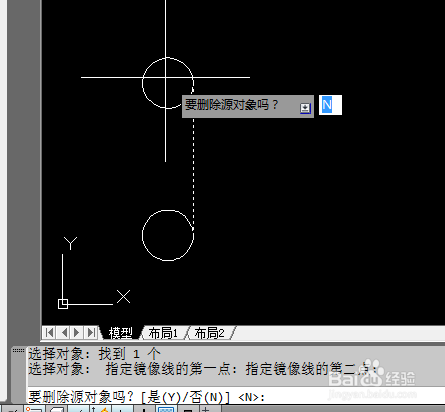

输入mi，回车，激活镜像命令，

选中直线，回车，

指定点：两圆心点，

默认N，不删除源对象，回车。

6、如下所示，

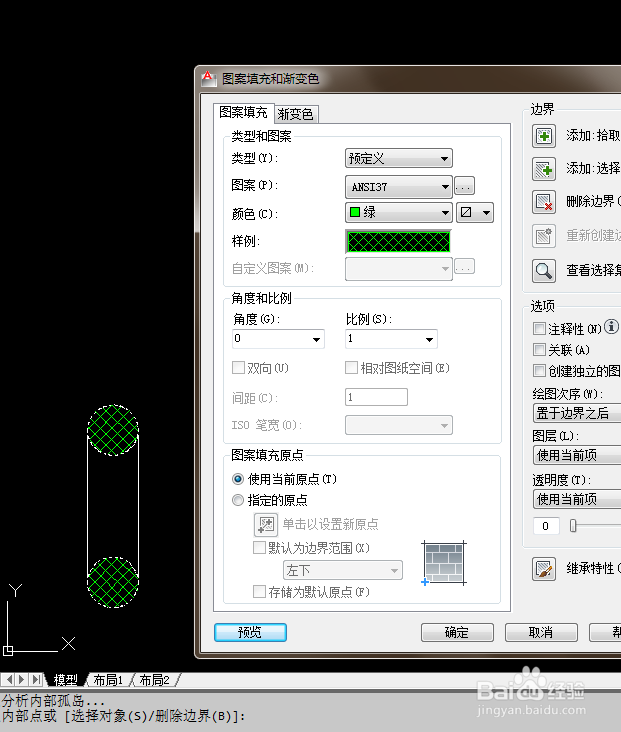

输入h，回车，激活填充命令，

点击“添加拾取点”，点击两个圆，回车，

样例选择网格，颜色绿色，

点击确定。

7、如下所示，

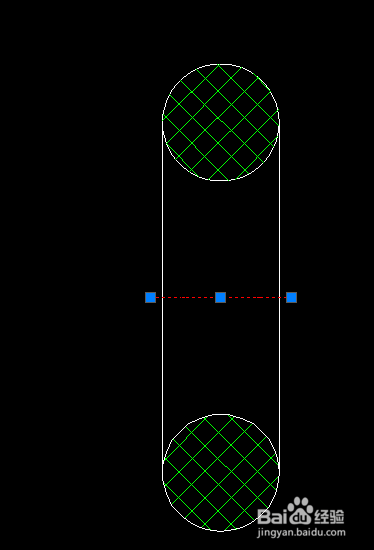

输入L，回车，激活直线命令，

画一条中心线：红色，单点划线。

！！！！

至此，

这个O型圈的剖视图就画好了。
