SW如何设置槽口的圆弧半径

2025-05-25 20:58:45

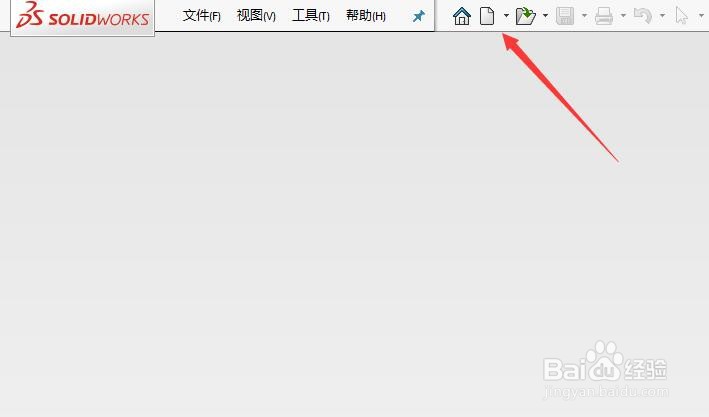

1、首先，打开SW 2018

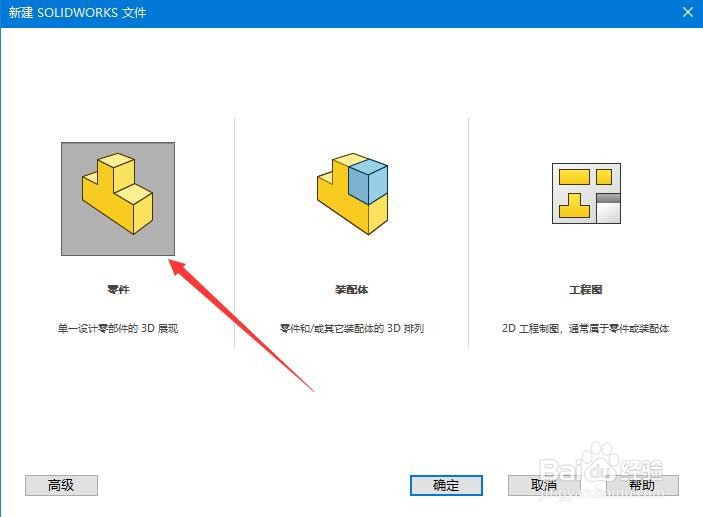

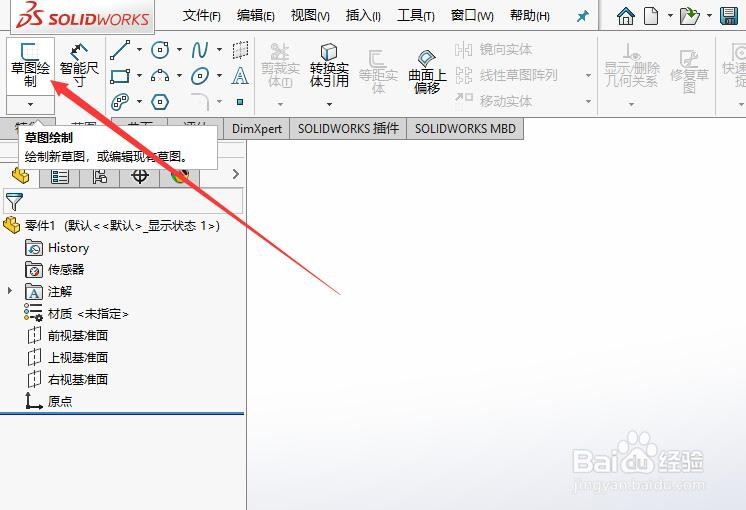

2、其次，新建一个零件草图，选择“草图绘制”按钮

3、之后，选择“三点圆弧槽口”工具按钮

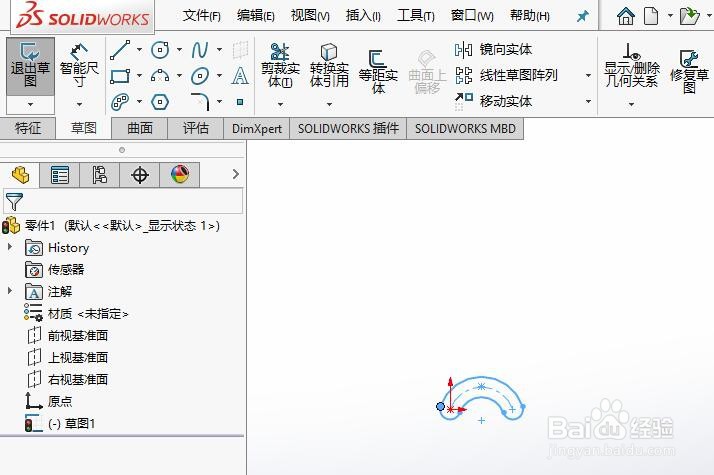

4、再之后，绘制出圆弧槽口的圆弧曲线，紧接着绘制出圆弧槽口的宽度

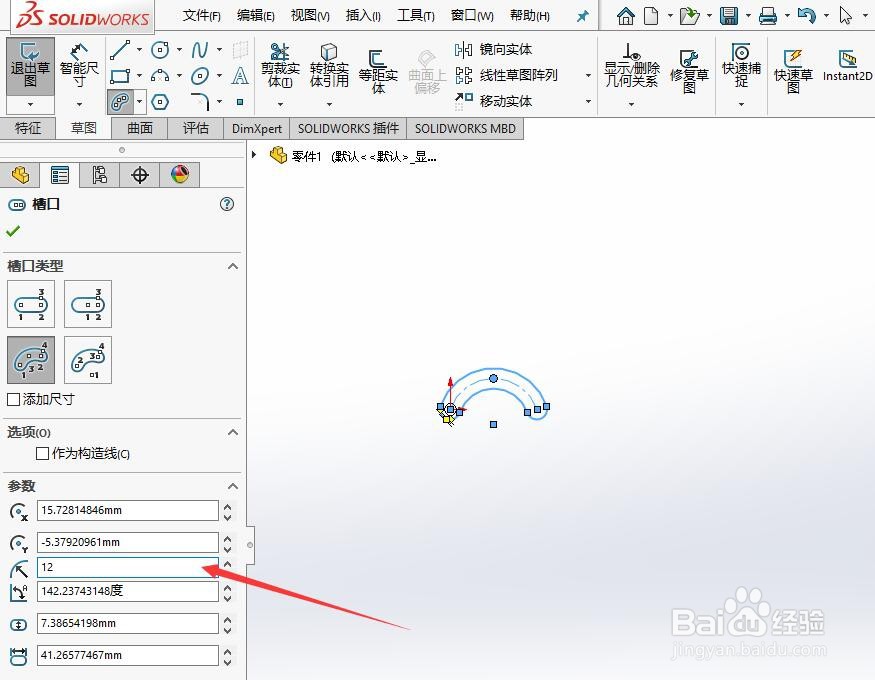

5、最后，根据实际需要设置圆弧槽口的圆弧半径参数即可，最终的效果如图所示
