浅析UG二次开粗基于层的使用-2

2025-05-28 07:48:16

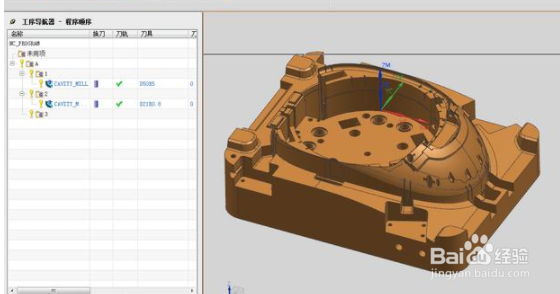

1、步骤一、下图为电饭锅后模,开粗使用刀具D50R5,侧部余量0.45MM、底部余量0.35MM。

浅析UG二次开粗基于层的使用-2
浅析UG二次开粗基于层的使用-2

2、步骤二、二粗方式选择基于层,刀具选择D21R0.8,侧部余量0.55MM,底部余量0.4MM

浅析UG二次开粗基于层的使用-2

3、步骤三、二粗方式选择基于层,刀具选择D21R0.8,侧部余量0.25MM,底部余量0.25MM

浅析UG二次开粗基于层的使用-2

4、步骤四、余量设置大于上一把刀具时为清角开粗,余量小于小上一把刀具时整体降余量。

浅析UG二次开粗基于层的使用-2
