CAD修订云线的绘制技巧

1、绘制云线的操作很简单，在菜单、工具栏或命令面板调用运行命令，或者输入REVCLOUD命令后回车来调用，但低版本和高版本有一些变化。在低版本中虽然可以利用选项设置来选择规则图形来生成云线，但初学者不太清楚操作，因此到高版本将命令进行了分解，分成了矩形云线、多边形云线和徒手画，如图所示。

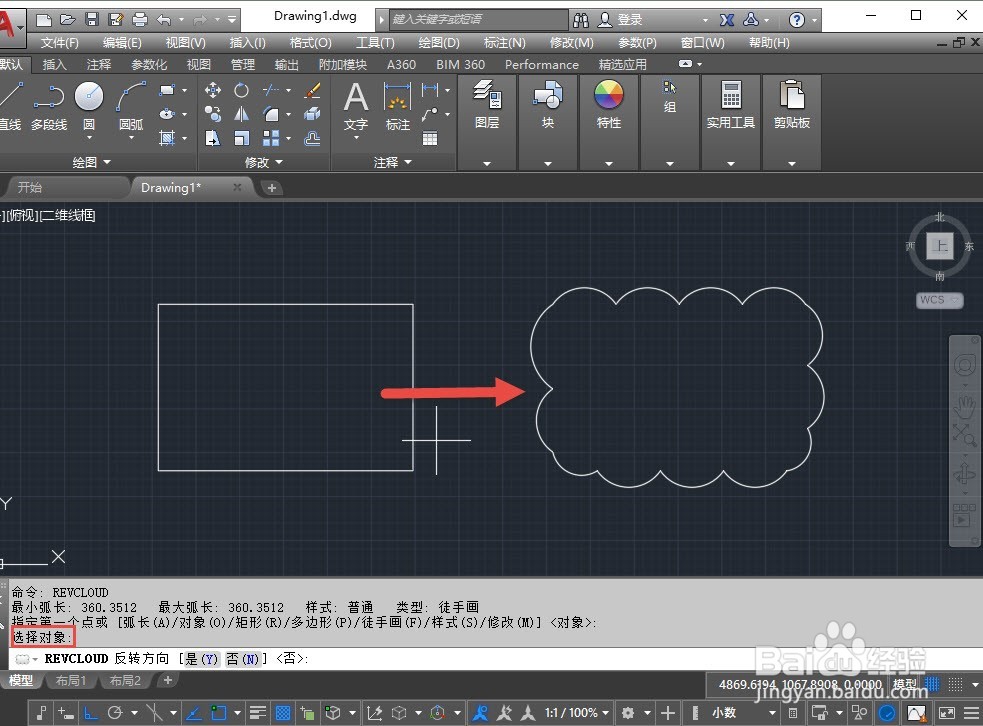

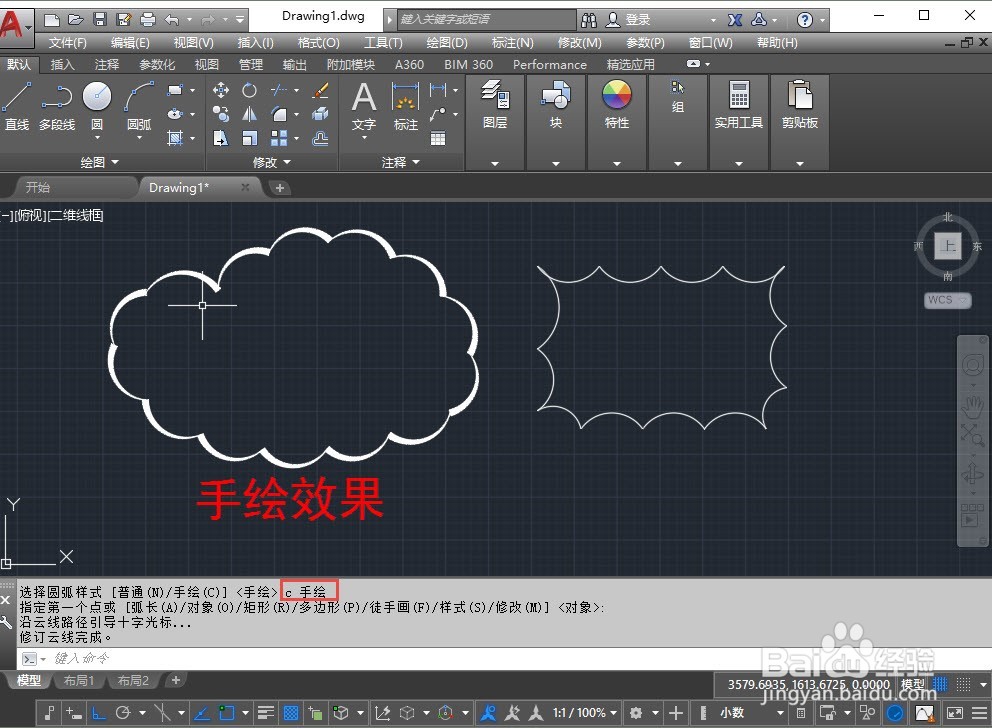

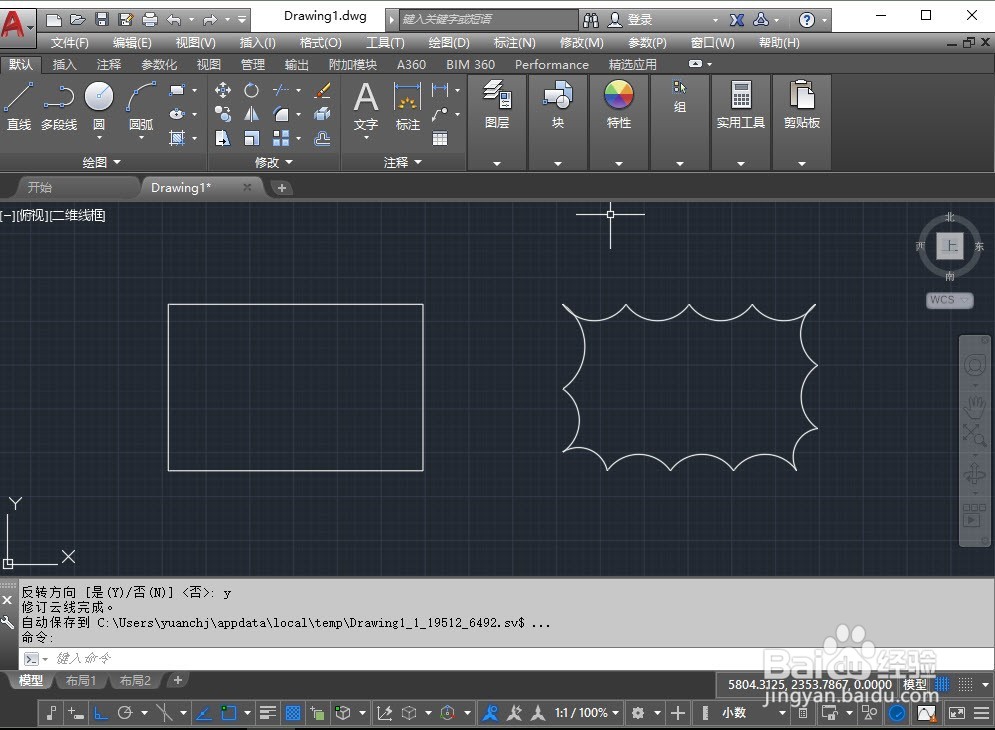

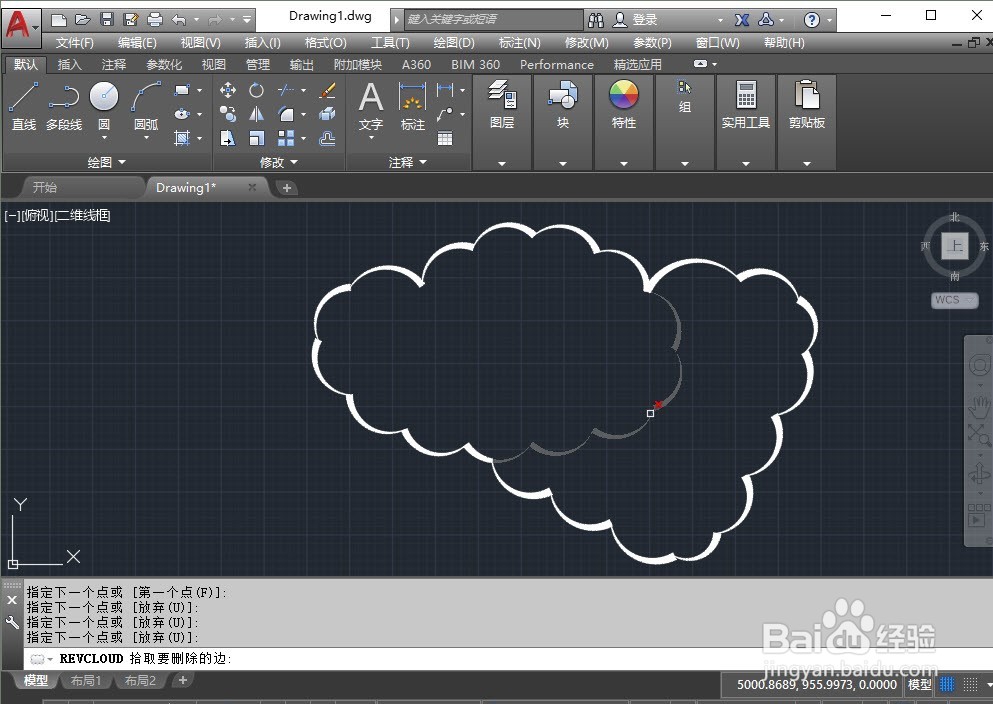

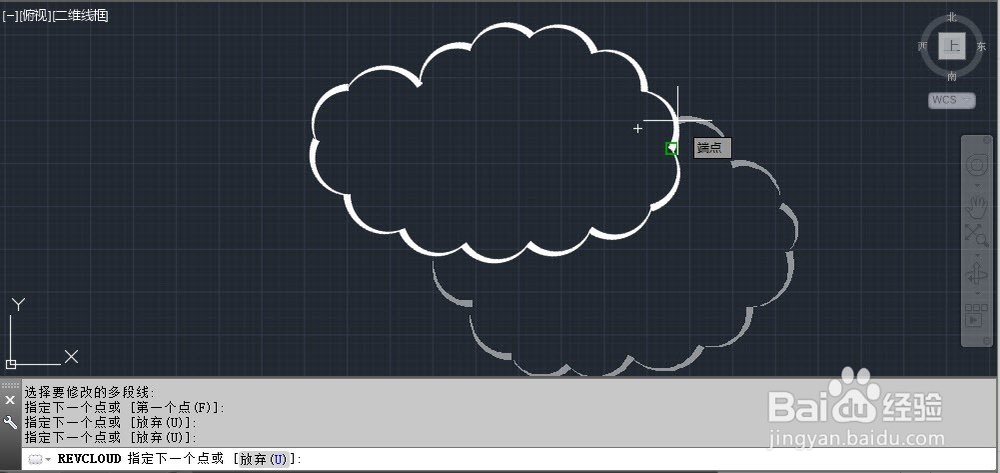

3、们可以看到里面有弧长、对象、矩形、多边形、徒手画、样式、修改等一些列参数，低版本坑你没有矩形、多边形、徒手画三个参数，这三个参数就对应了我们在第一张截图中的三个命令。我们直接在图中单击确定第一点，然后拖动光标，图面上就会跟随光标出现一系列半径不一的连续圆弧，如图所示。
