UG10.0如何建模球头手柄？

1、如下图所示，

打开UG10.0软件，

新建一个空白的模型文件，

然后另存为“球头手柄”。

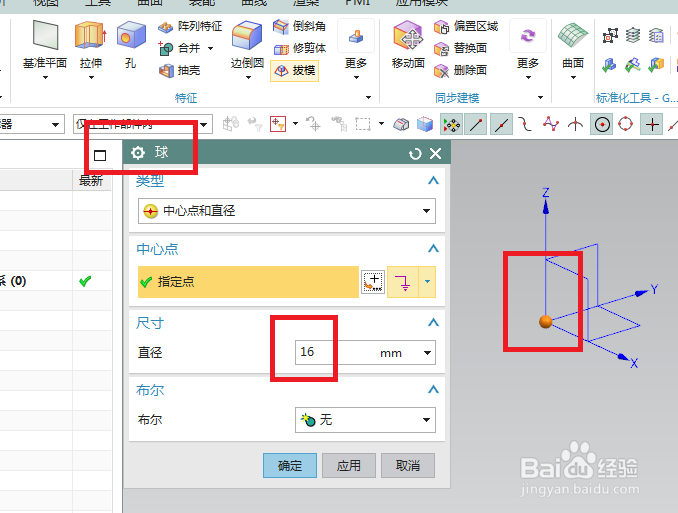

2、如下图所示，

执行【菜单——插入——设计特征——球】，

指定点：坐标原点，

设置尺寸：直径16，

点击确定。

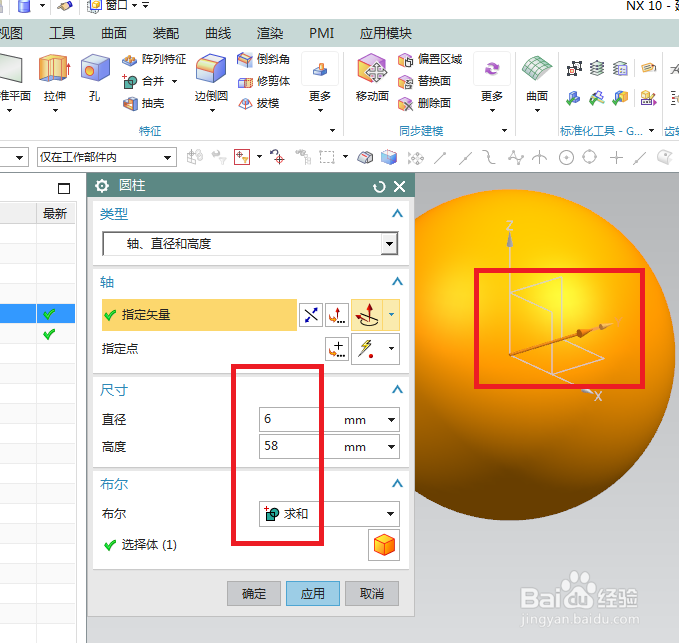

3、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Y轴，

设置尺寸：直径6，高度58，

布尔求和，

点击确定。

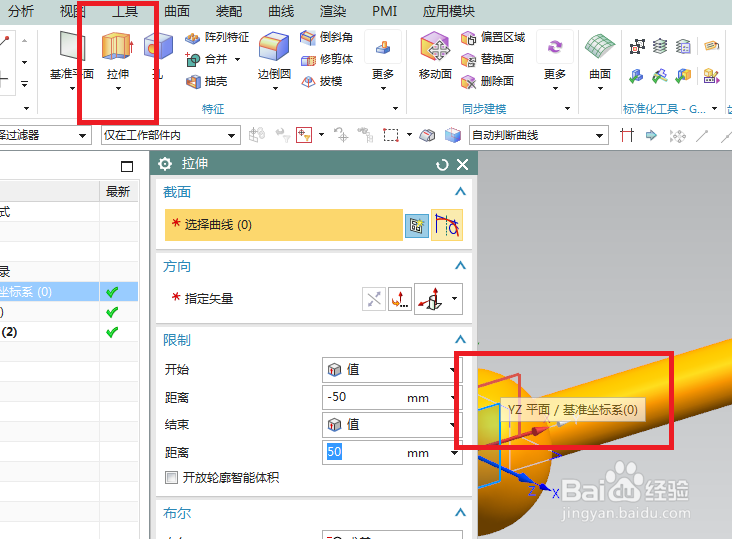

4、如下图所示，

执行【拉伸——YZ平面】，直接进入草图。

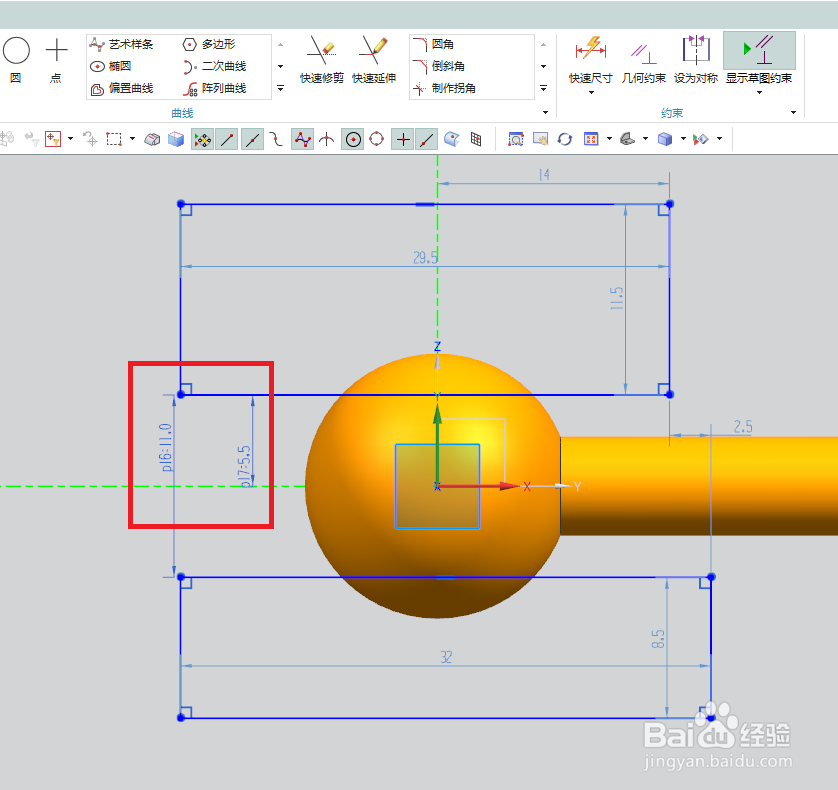

5、如下图所示，

激活矩形命令，画两个矩形分布在横轴两侧，

激活快速尺寸命令，标注尺寸：11.0、5.5，

点击完成，退出草图。

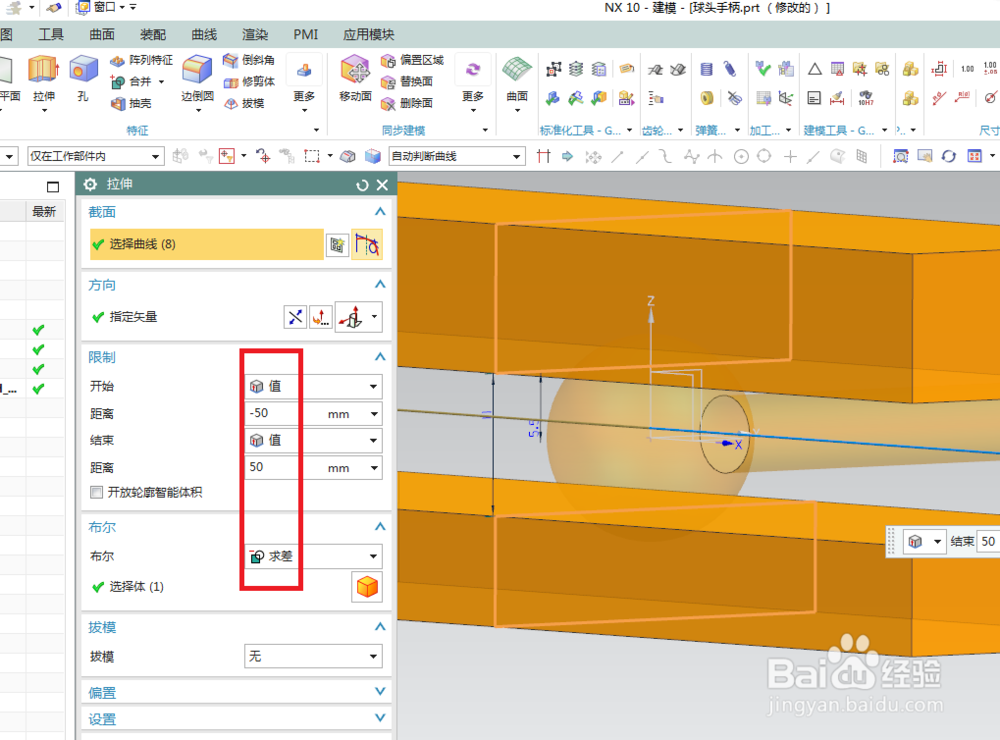

6、如下图所示，

回到拉伸对话框，

默认的限制是可以的，

布尔求差，

点击确定。

7、如下图所示，

执行【菜单——插入——设计特征——圆柱体】，

指定矢量Z轴，

方向向下，

指定点：上圆心，

设置尺寸：直径8，高度58，

布尔求差，

点击“应用”。

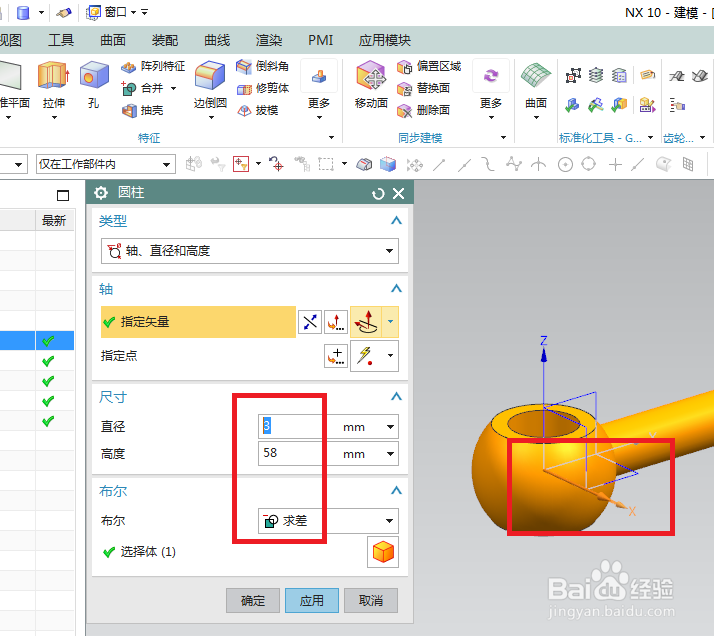

8、如下图所示，

指定矢量X轴，

设置尺寸：直径3，高度58，

布尔求差，

点击确定。

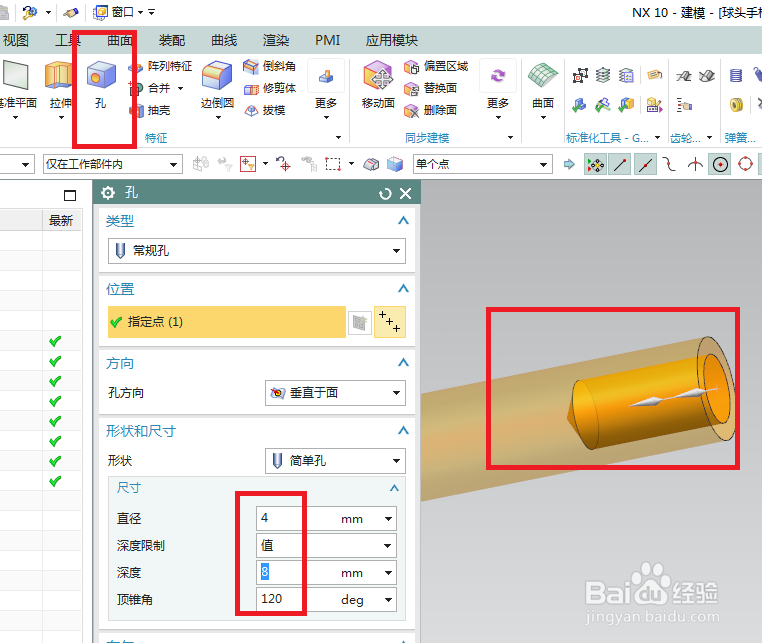

9、如下图所示，

点击工具栏中的“孔”图标，

点击圆柱体右边的圆心，

简单孔，设置尺寸：直径4，深度8，

点击确定。

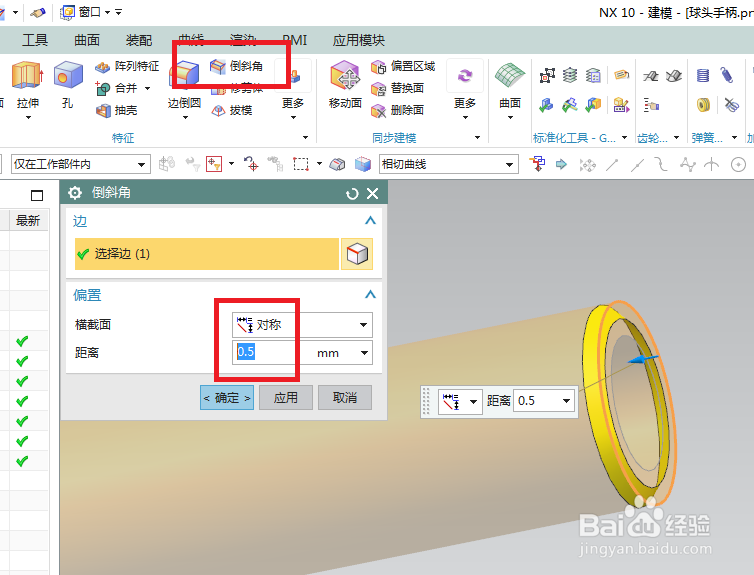

10、如下图所示，

点击工具栏中的倒斜角图标，

点击圆柱体的右边的外圆边线，

对话框中设置距离我0.5，

点击确定。

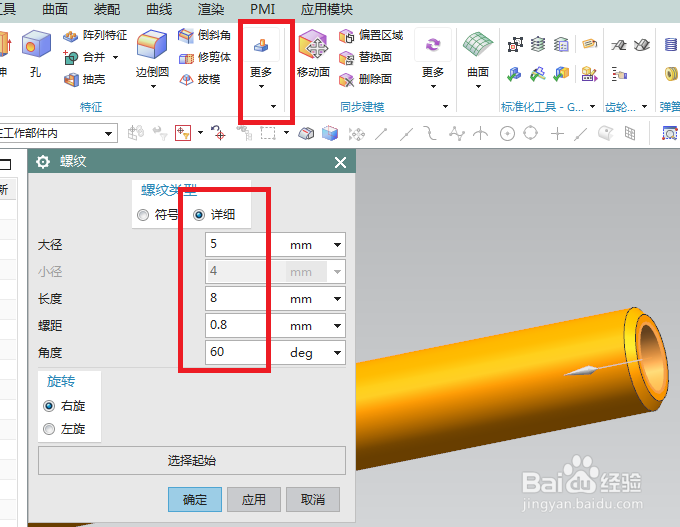

11、如下图所示，

执行【】更多——螺纹【】，

选择内孔侧面，

参数默认，

点击确定。

12、如下图所示，

隐藏基准坐标系，显示为着色，

渲染——真实着色——全局材料钢，

——

至此，

这个球头手柄就建模完成了。
