UG投影曲线的用法

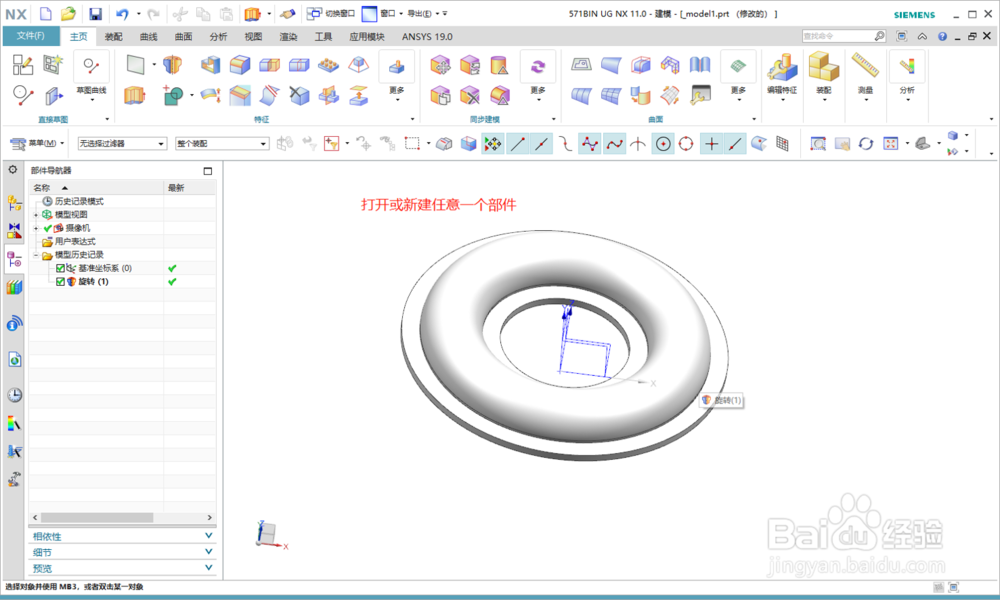

1、打开或新建任意一个部件，本例以一个U型回转体为例，介绍一直线投影到半圆形面的方法

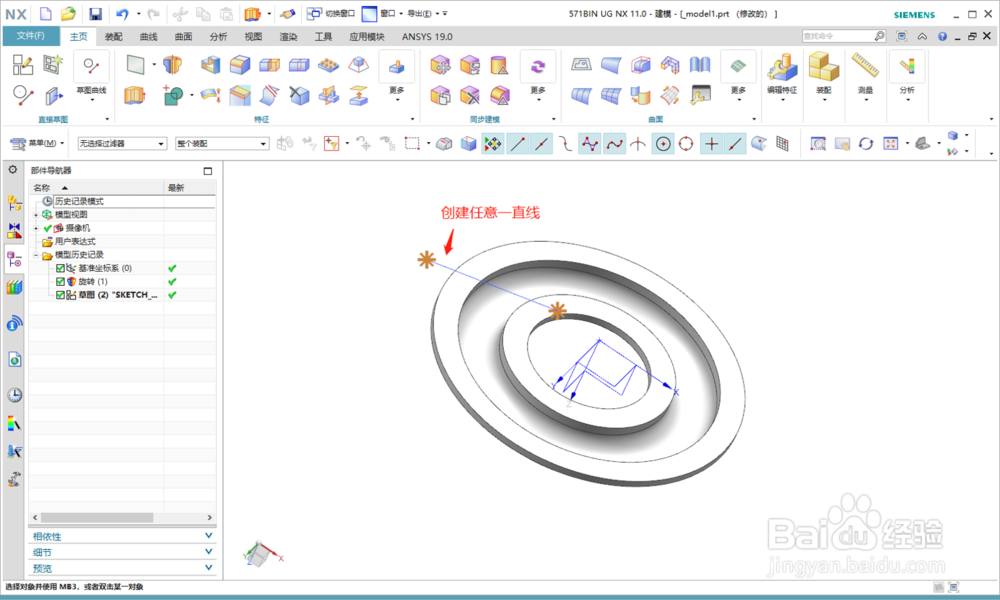

2、首先创建一条直线，如图在XZ平面上新建了一条直线，该直线和现有实体是没有任何接触的

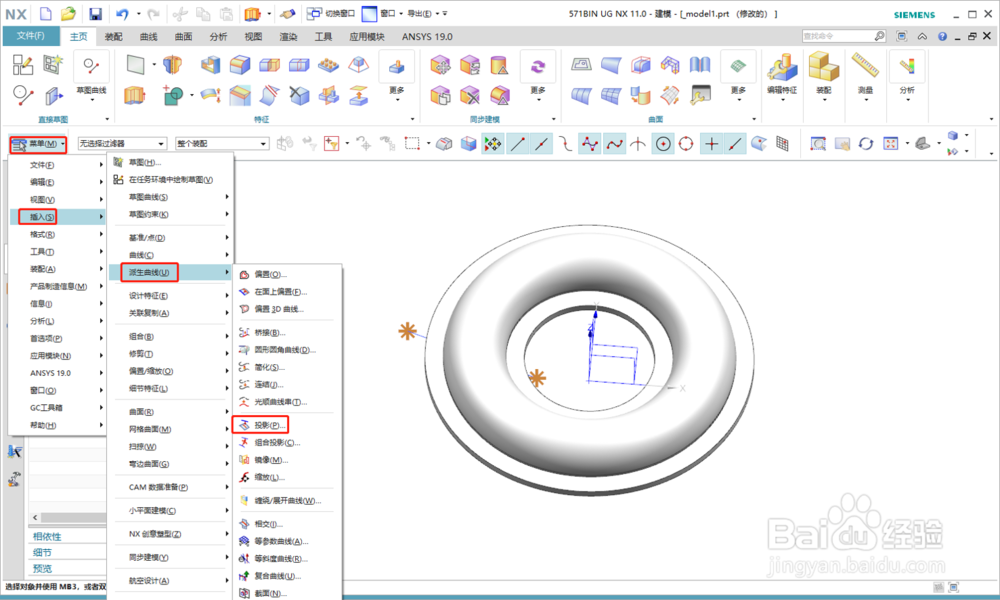

3、依次点击菜单、插入、派生曲线、投影，打开投影曲线对话框

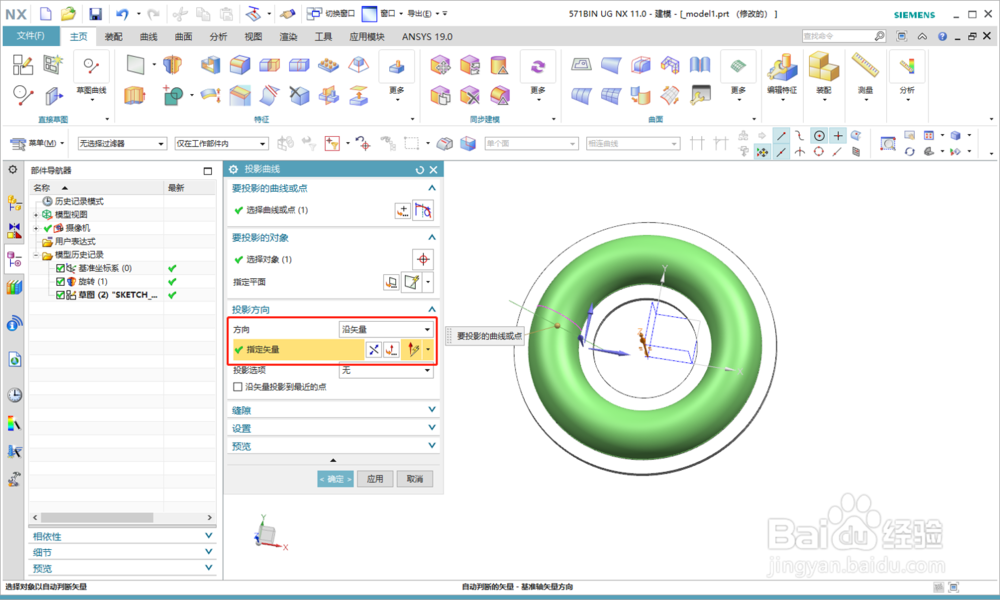

4、在要投影的曲线或点中选择刚才创建的直线，要投影的对象选择目标面，我们选择半圆面，由于本例的直线在目标面的下面，所以投影方向选择沿矢量的+Z方向，需根据要投影的线和目标面的位置选择合适的方向，输奘兔炫确定即可生成投影曲线

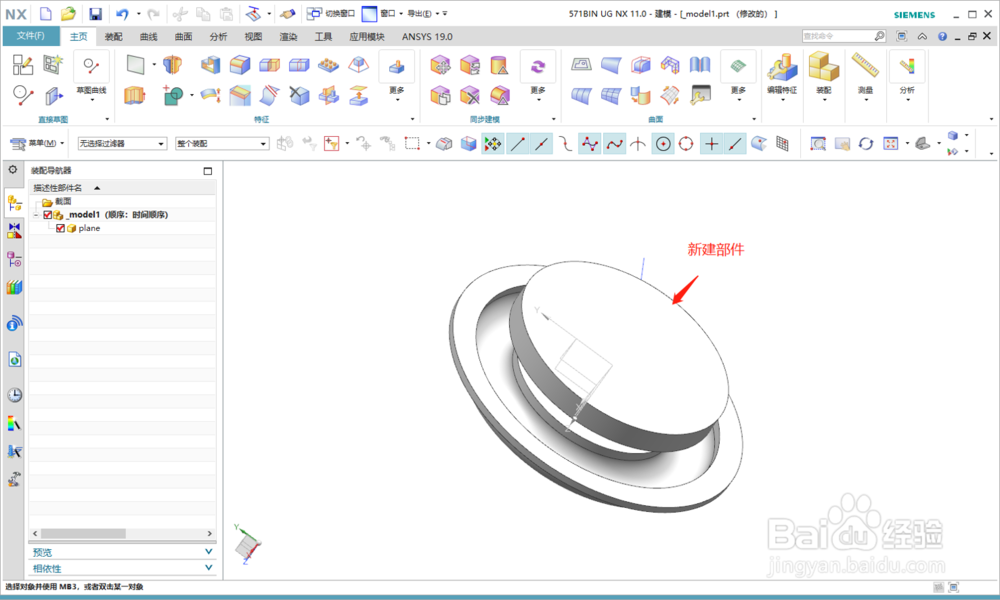

5、投影曲线不仅能够投影当前部件的曲线，还能投影到装配体中其他部件上，我们新建一稍僚敉视个部件，拉伸出一个圆柱体，该圆柱体也没有和U型父部件相交

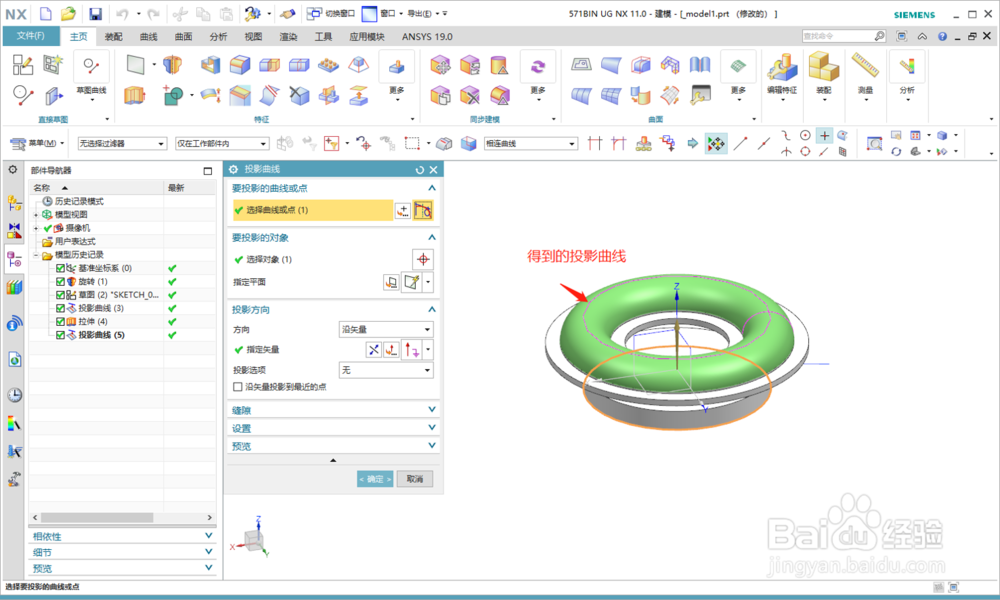

6、按照第三第四步操作，要投影的曲线我们选择圆柱体的底边，发现也可以成功投影到U型部件半圆面上
