高速PCB设计系列基础知识70 | Artwork参数设置

1、1.基本参数设置Artwork（1）选择菜单Manufacture>Artwork

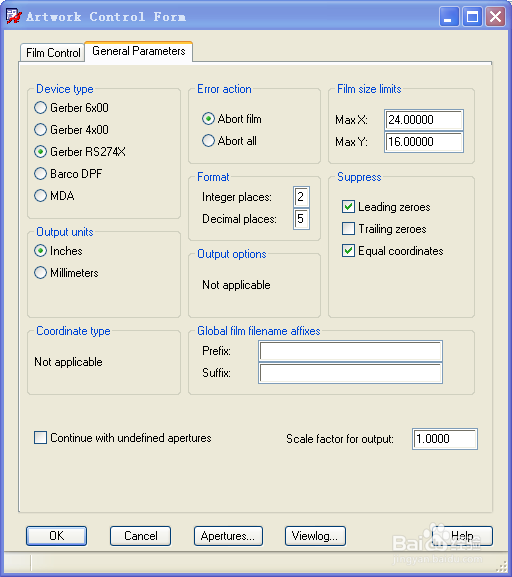

2、或点击工具栏，出现Artwork Control Form对话框，如下：

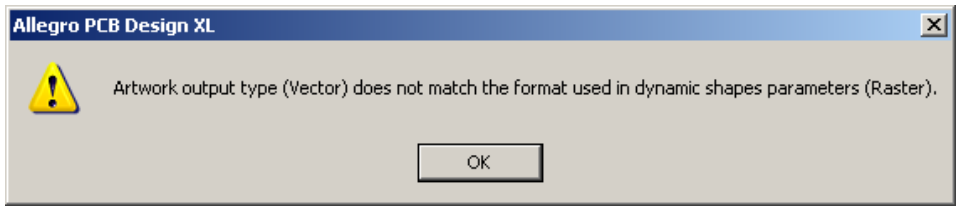

3、（2）选择General Parameters，开始具体参数设定（3）选用最新的底片生成格式Device type:Gerber RS274X底片图形范围Film size limits：用默认值就可以坐标类型Coordinate type：用默认值Absolute指定错误发生时处理方式Error action：选择Abort film只停掉这种Film，继续执行其它的Films。数据格式Format： Integer places：3 Decimal places:5Output options：选用默认值Suppress…：可选用默认值或者不选输出单位Output units：板子单位用的是英制就用Inches或 板子单位用的公制就用Millimeters其它：都选用默认参数执行Artwork时经常会出现两个两个警告：警告一：

4、这个警告是提示Artwork里面的底片格式与动态Shape里面底片格式参与设置不一致，只要把动态Shape里面的Artwork format与底片参数的Device Type一致就可以了：

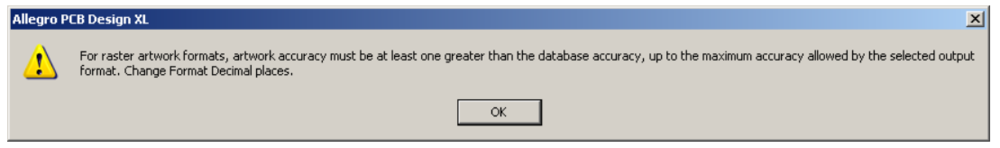

5、警告二：

6、这个警告是提示底片参数精度不够，调整General Parameter下面的Format数值即可，底片精度需要大于等于当前设计文件的精度。如果当单位为mil，两位小数的话，这里的Integer places:需要5，即最小0.00001Inch。需要注意二个地方：Device type选Gerber RS274XFormat设置：Integer places:3 Decimal places:5

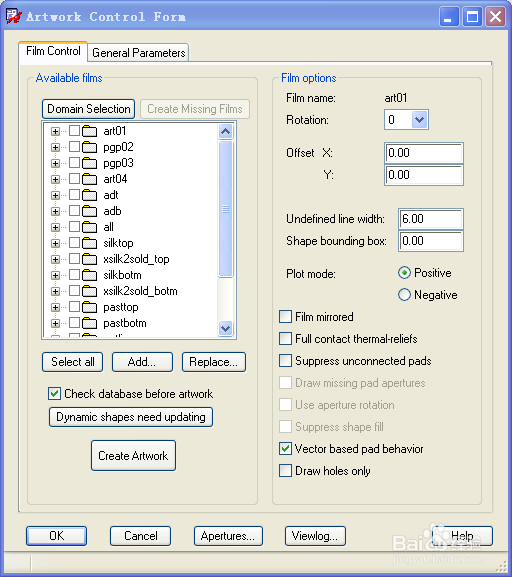

7、2.光绘参数设置（1）在Artwork Control Form对话框，选择Film Control出现如下视图：

8、2）在钽吟篑瑜Available films下面显示的是每一张光绘文件，右边Film options下面是每张光绘文件的层面设置选项。（3）犴鲻嗵聒光绘名称Film name：显示当前选中的光绘名称旋转角度Rotation和偏移值Offset X/Y：一般使用默认值00线宽定义值undefined line width：一般可以5mil板子outline外扩的隔离线shape bounding box：一般使用100mil，只针对负片有用光绘输出模式Plot mode：Positive:正片Negative:负片；信号层面一般都用Positive，电源，地层面一般使用Negative。光绘镜像Film mirrored：一般情况不需要镜像忽略Thermal采用全连接Full Contact Thermal-Reliefs：这个选项只针对负片有用，是让连接Plane层面的所有Pin脚都用全连接方式与Plane层面连接，Pad Thermal-Relief无效，一般没有必要选择，但是如果板子上使用了一些不是很规范的库可以勾选这个。去除未连接的焊盘Suppress unconnected pads：一般内层走线层可使用Vector based pad behavior：（RS274X光绘格式）会使用以上便是PCB设计输出光绘Artwork参数设置
