网络拓扑图怎么画

1、首先在电脑上安港粕登漪装microsoft visio软件，接下来以visio 2010为例进行介绍，打开该软件后在主页模板类别内可以看到【网络】选项，如下图所示。

3、我们选择点击【详细网络图】，然后进入绘图面板，在左侧可以看到绘制详细网络图所需要的形状列表，如下图所示。

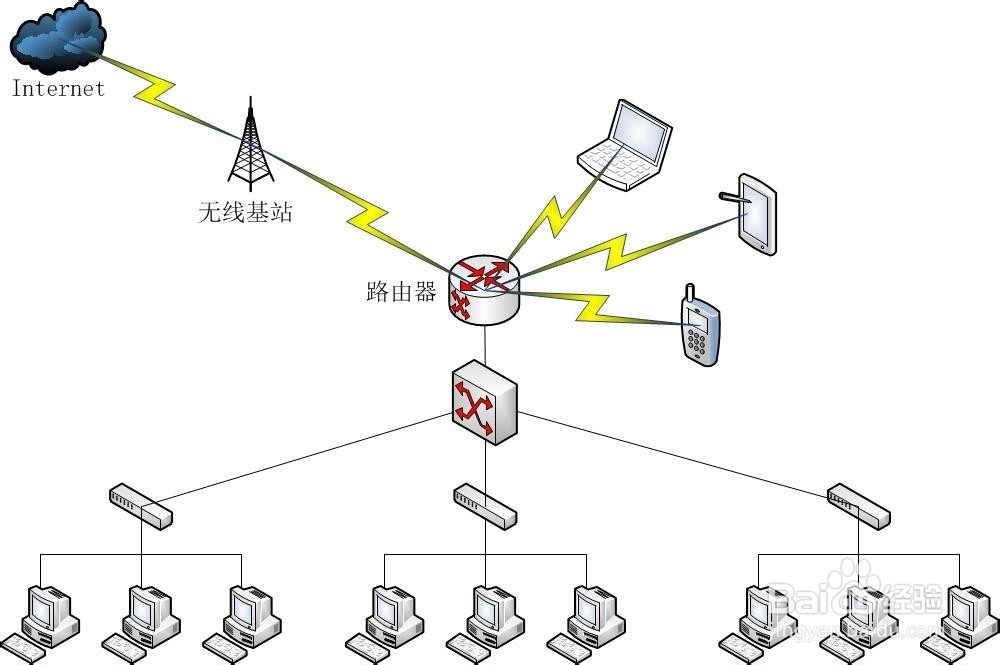

5、将所有的设备拖入到绘图面板后，在用连接线将设备连接起来，如下图所示。

7、最后点击左上方的【文件】选项，选择【另存为】，然后将图纸保存为JPEG格式即可，如下图所示。
