51单片机protues仿真学习：[21]串口通信

第一步：TMOD: 工作方式寄存器 确认工作方式和功能 （低8位）

       D7----D6----D5----D4----D3----D2----D1----D0

      GATE-C/T---M1---M0---GATE-C/T---M1----M0

       ---------定时器1-----------------定时器0------------

GATE--门控制位

GATE=0；定时器/计数器启动与停止仅受TCON寄存器中TRX（X=0，1）来控制

GATE=1；定时器/计数器启动与停止仅受TCON寄存器中TRX（X=0，1）和外部中断引脚（INT0或INT1）上的电平状态来共同控制

C/T-定时器模式或者计数器模式选择位

C/T=1为计数器模式 C/T=0为定时器模式

M1M0--工作方式选择位

M1---M0----工作方式

--0-----0----方式0，为13位定时器/计数器

--0-----1----方式1，为16位定时器/计数器

--1-----0----方式2，8位初值自动重装的8位定时器/计数器

--1-----1----方式3，仅适用于T0。分成两个8位计数器，T1停止计算

第二步：

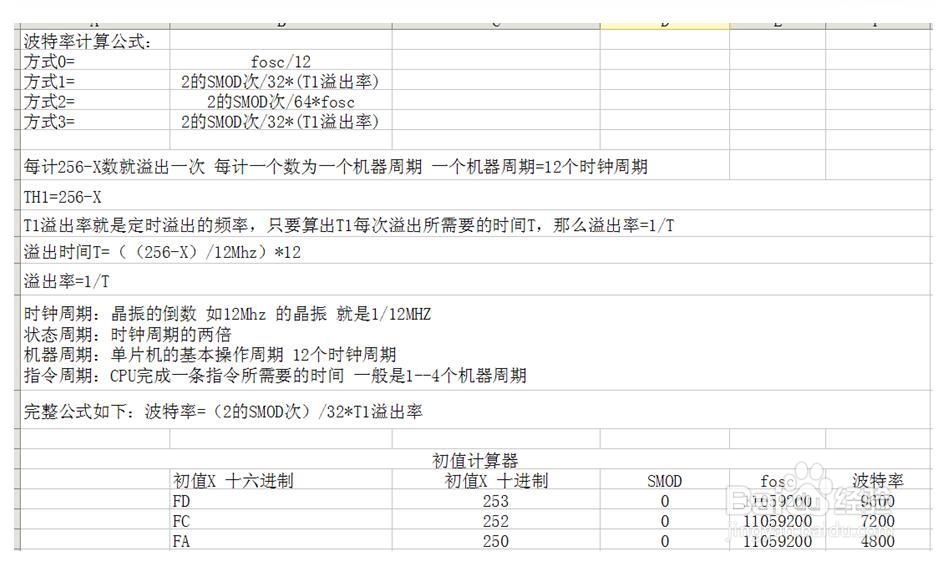

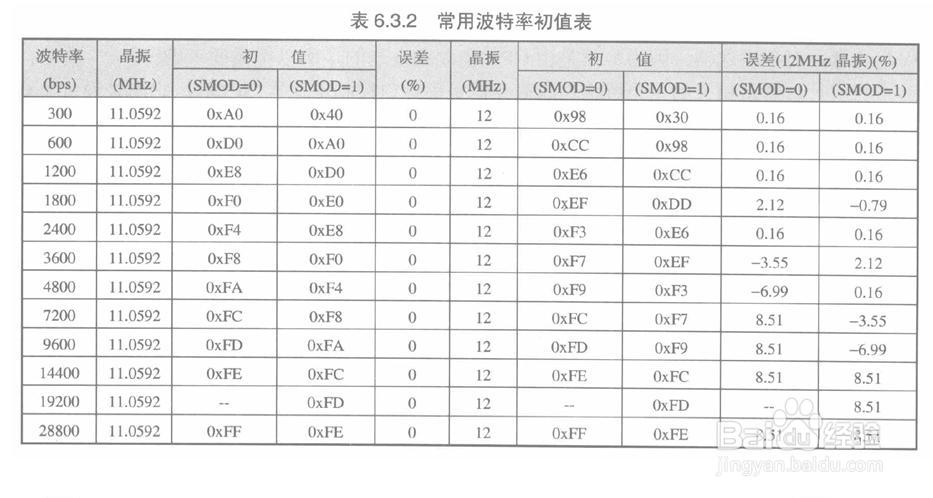

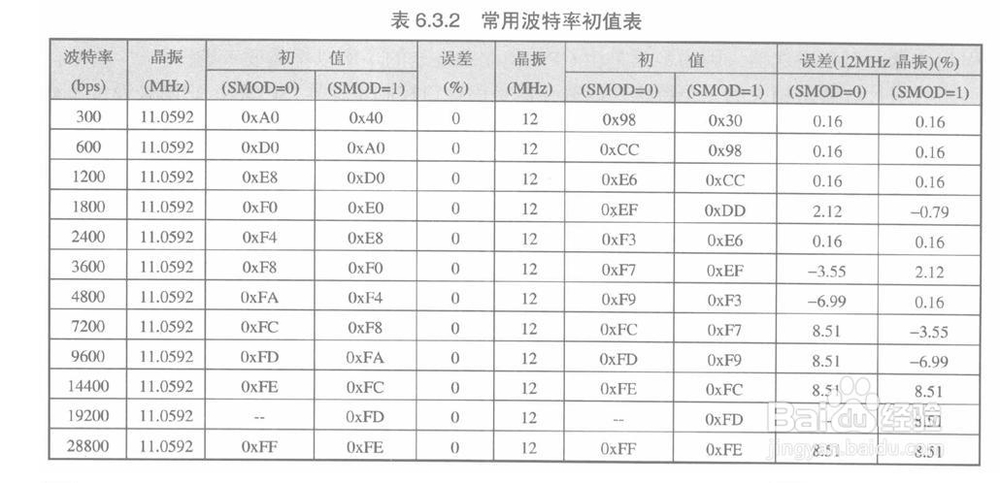

第三步：

TCON:是控制寄存器，控制T0，T1的启动和停止及设置溢出标志。（高8位）

       D7----D6----D5----D4----D3----D2----D1----D0

      TF1---TR1--TF0---TR0---IE1---IT1----IE0----IT0

 TF1--定时器1溢出标志位，

      当定时器1计满溢出时，由硬件使TF1置1，并且申请中断，进入中断服务程序后，由硬件自动清0，需要注意的是，如果适用定时器的中断，那么该位完全不用人为去操作，但是如果使用软件查询方式的话，方查询到该位置置1后，就需要用软件清0。

 TR1--定时器1运行控制位

       由软件清0关闭定时器1.当GATE=1,且INT1为高电平时，TR1置1启动定时器1；当GATE=0，TR1置1启动定时器1

 TF0--定时器0溢出标志位

 TR0--定时器0运行控制位

IE1--外部中断1请求标志

IT1--外部中断1请触发方式选择位

IE0--外部中断0请求标志

IT0--外部中断0请触发方式选择位

第四步：

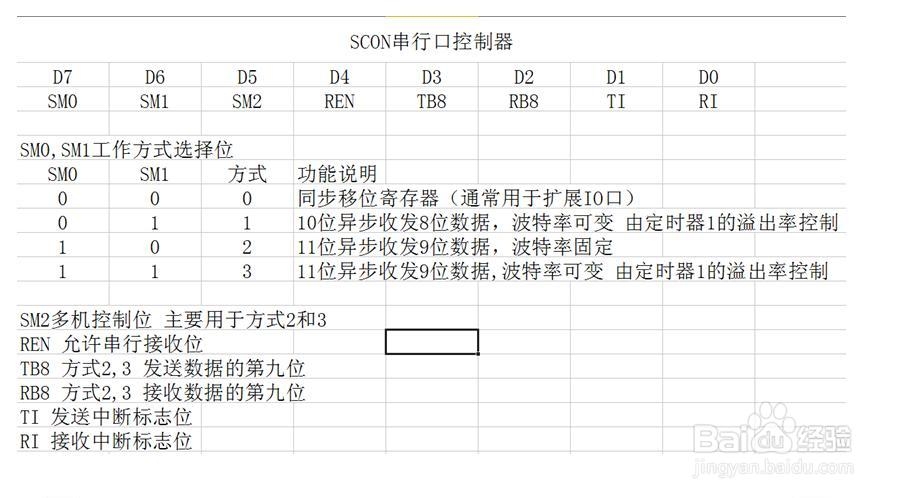

第五步：

IE 中断允许寄存器 ：

  D7----D6----D5----D4----D3----D2----D1----D0

  EA --无效---ET2---ES---ET1---EX1--ET0--EX0

EA---全局中断允许位 EA1开启 0关闭

ET2--定时/计数器2中断允许位    ET2=1，开启T2中断，0关闭

ES--串行口中断允许位  ES=1打开串行口中断，0关闭

ET1--定时/计数器1中断允许位    ET1=1，开启T1中断，0关闭

EX1-外部中断1中断允许位 EX1=1打开外部中断1中断，0关闭

ET0--定时/计数器0中断允许位    ET0=1，开启T0中断，0关闭

EX0- 外部中断0中断允许位 EX0=1打开外部中断1中断，0关闭

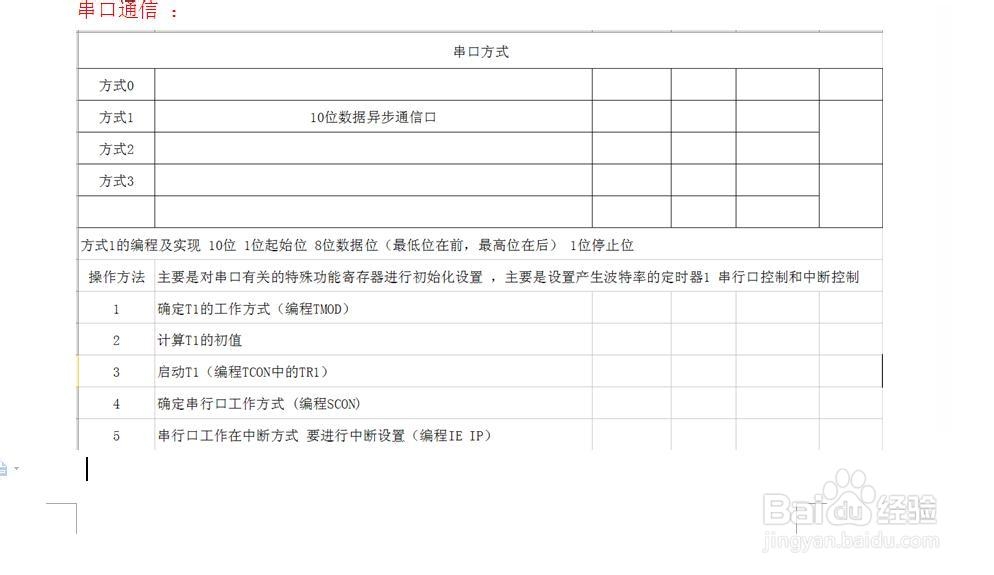

根据上面五步详细说明，写出串口方式1的初始化程序

Void init()

{

TMOD=0X20;//定时器T1方式2

TH1=0XFD;//根据波特率9600得出的初值

TL1=0XFD;

TR1=1;//启动定时器1

SM0=0;//串行方式1

SM1=1;

REN=1;//串行允许接收

EA=1;//开总中断

ES=1;//开串口中断

}
