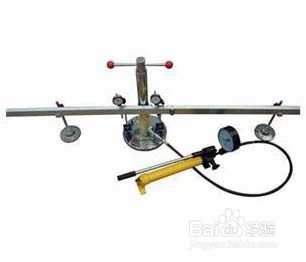

K30平板载荷测定仪

1、将横梁用支座立柱固定好，以距地面250mm为宜，两个支座要放平，立柱要在同一直线上，横梁在两个支座上的高度要相同。

2、接好油泵，压力表高压油管，千斤顶。

3、再将两根外横梁分别插入内横梁，到位后拧紧旋钮。

4、把整个测桥横梁高度在支座立柱上，以距地面300mm为宜。

5、接好压力表和高压油管。

1、将载荷板放置在已平整的（最好再铺一层薄薄的细纱）试验点上。

2、将配合试验的载重车开至试验点一定距离的地方，此距离应小于1米，并使载重车后部大梁位于载荷板正上方。

3、将千斤顶放置在载荷板上。

4、安装测桥，使之处于大致以试验点对称的位置。

5、转动千斤顶的升降丝杠，使之与载重车后部大梁接触，高度不够时，试验加长杆。

6、将百分表安装在百分表支架上，并使百分表测杆垂直落至载荷测点上。

1、为稳定载荷板，先加一定的载荷（0.035Mpa）然后卸载，读取百分表的读数作为下沉量的起始读数。

2、为预估极限载荷的1/8---1/10作为载荷下沉量终止后，读出并记录载荷强度和下沉量的读数。

注：

（a）当一分钟的下沉量不大于该级载荷强度下产生的总下沉量的1%时，即可认为下沉已停止。

（b）从压力表上读得的载荷值为千斤顶油缸内的油压。

3、当载荷强度超过估计现场实际最大接触压力，或者到底地基屈服点时，试验即停止。

1、根据：P=F/S即F=P.S  得：Ph.Sh=Py.Sy

Ph---载荷板载荷强度（MPa）

Sh---载荷板面积（K30载荷板的面积为：3.14×300×300÷4平方毫米）

Py---千斤顶油缸内的油压（从压力表读得，单位：Mpa）

Sy---油缸面积：3.14×40×40÷4（平方毫米）

（D=40毫米）   Ph=（Sy/Sh）·Py

由于平板载荷仪本身有一定的重量，系统内部有一定阻力，测试时应加以校正，其计算公式如下：

Ph=(Sy/Sh)·Py+Pc-Pf(Mpa)

每次加载2Mpa

Pc—千斤顶及30板自重对载荷板的压强

Pf—油路及活塞阻力对载荷板的压强

根据各载荷强度（Ph）值和相应的下沉量（三个百分表平均值）绘制载荷强度----下沉量曲线。根据此曲线找出某一下沉量时的载荷强度，再由下式计算地基系数K。

K=载荷强度（Mpa）/下沉量（cm）
