CAD2014 如何用打断删除穿过标注尺寸的线段

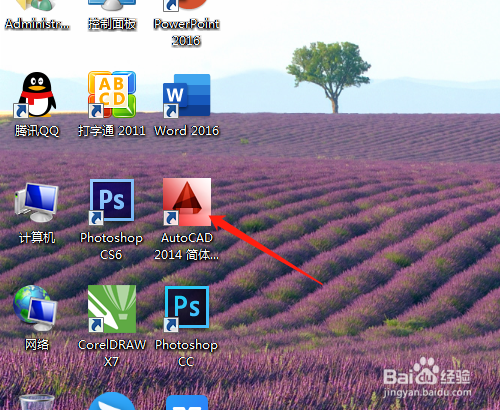

1、1. 双击打开桌面上的CAD 2014软件。

2、2. 单击用直线工具按尺寸绘制出辅助直线。

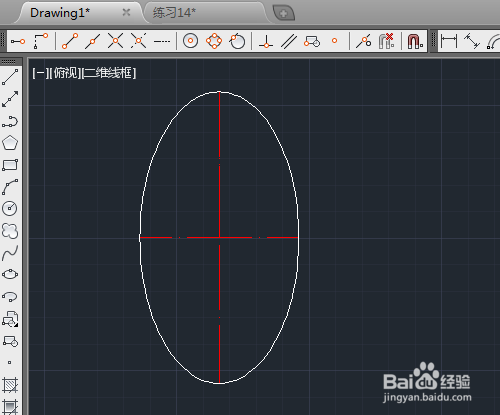

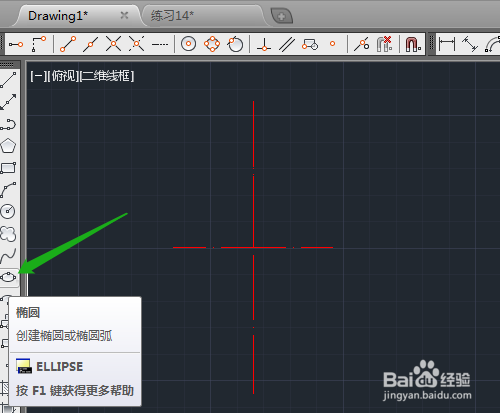

3、3. 单击选绘图工具栏的椭圆工具，绘制出一个椭圆。

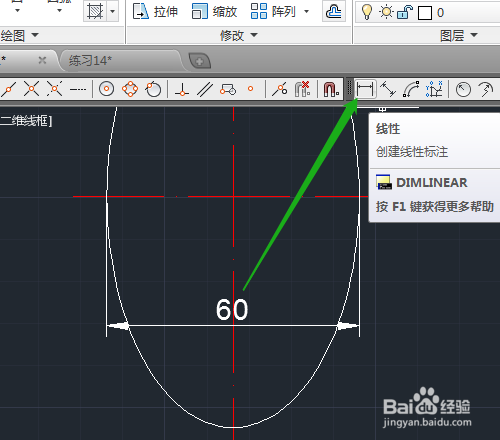

4、4. 用线性标注工具标注尺寸，辅助直线穿过了尺寸数字。

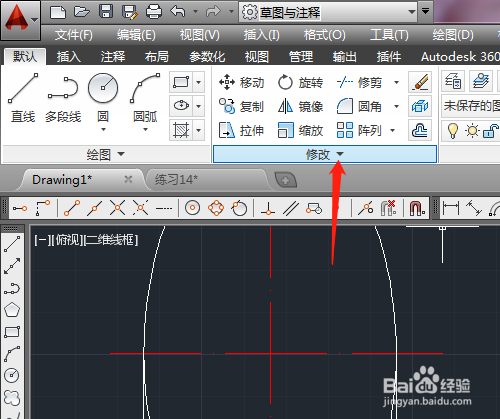

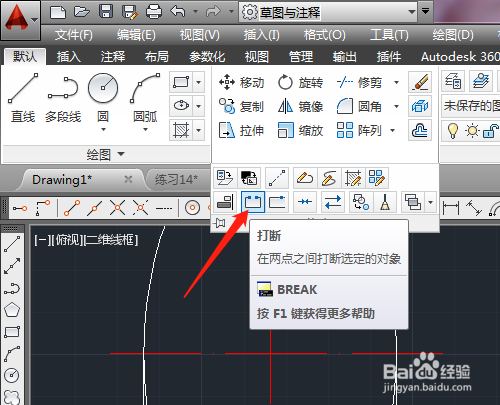

5、5. 单击默认选项卡修改中打断工具。

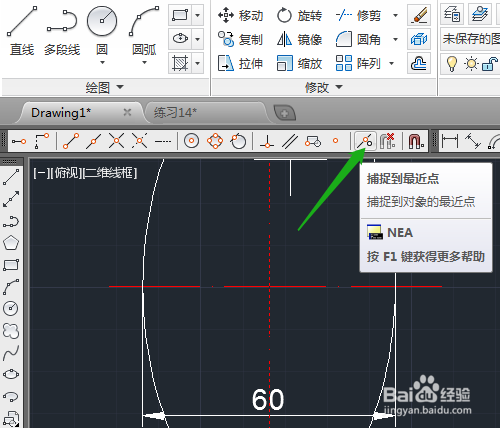

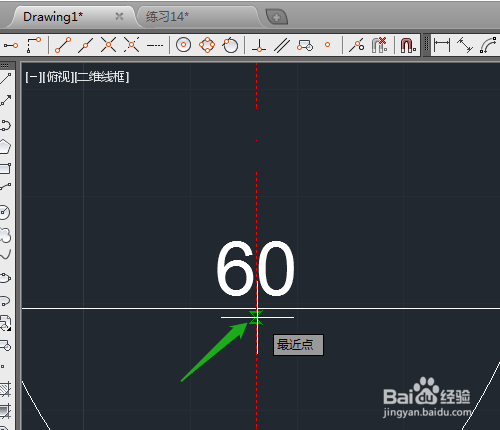

6、6. 在数字上方单击选定打断第一个点，单击选捕捉到最近点图标工具，鼠标在数字下方适当位置出现最近点标记时单击，删除了数字上的辅助直线。
