15-17款风神AX7电动 尾门专车专用安装流程图

1、原车尾箱效果图

3、取下尾门上的装饰板

5、取下车身上的左右支架换上我司的车身支架，注意区分左右支架，并把固定螺丝换成我司的KM头螺丝

7、装好我司的撑杆（L杆为左撑杆，R杆为右撑杆），注意球头帽的卡簧要卡到位，否则会脱杆。按如图所示装好撑杆连接线接

9、把电源线/前按键线/CAN线和电吸盒别连接线分别走线以最少面积邦在穿线器上，从尾门上通过穿线孔走线至车身，把电源线/前按键线/CAN线走线至中控位置，电吸盒别连接线走线至尾箱左后方

11、找到原车BOD座子线束,用我司的CAN-H(绿色)线接到该线束的蓝红线上，用CAN-L(绿黑)线接到该线束粉黑线上

13、在方向盘左下角位置用22MM打孔器打孔装上我司的前按键，如图

15、取下锁头上的盖板和螺丝

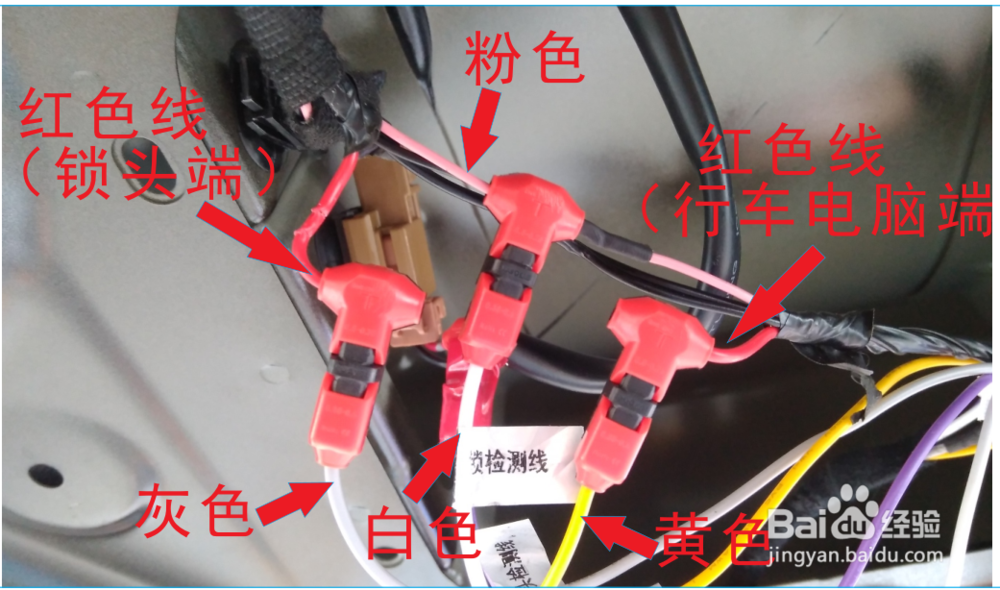

17、在原车锁头位置装上我司的拉锁部件，注意把原车锁钩边上的限位胶块装在我司的底座支架上

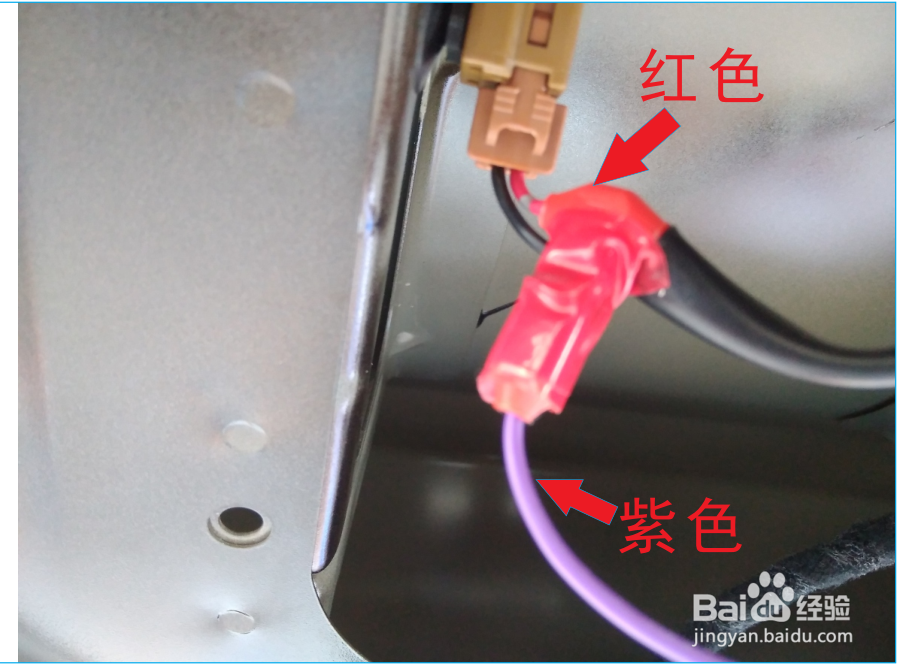

19、把我司的地线接好在尾箱左侧如图位置

21、在尾门上固定好我司的控制盒并插好连接线
