模具：滑块里出滑块的经典结构

2025-05-22 13:07:41

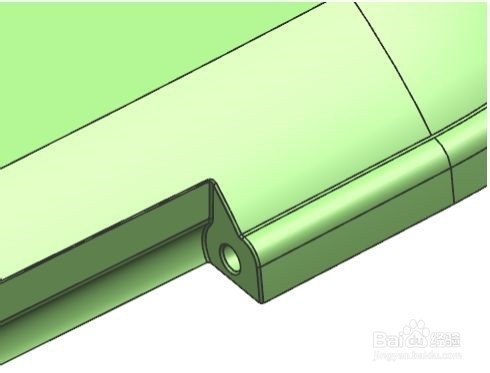

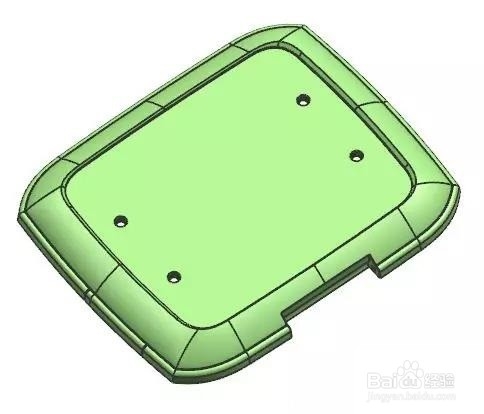

1、设计模具时总会碰到一些比较复杂的机构，如滑块里面出滑块、滑块里面出斜顶、滑块里面出顶针等，今天给大家分享一个滑块里面出滑块的经典结构

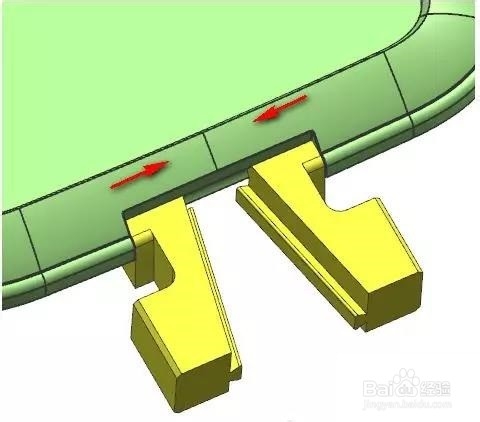

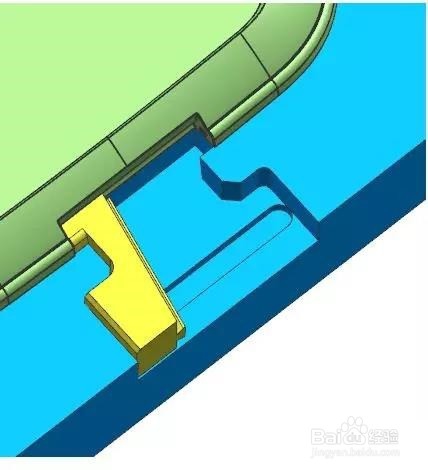

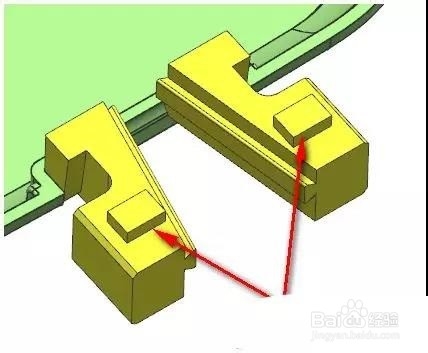

3、首先设计两个小滑块，且斜面带燕尾槽，小滑块出模方向为红色箭头方向

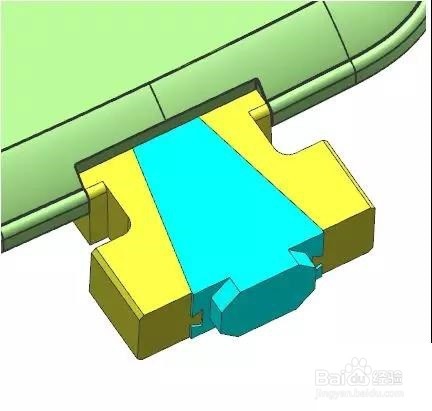

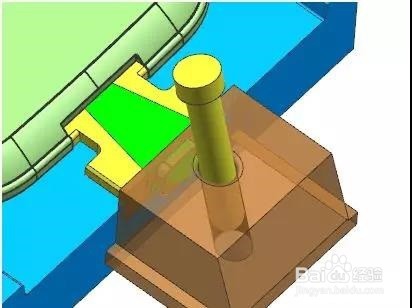

6、斜导柱驱动滑块侧向抽芯，通过燕尾槽配合驱动小滑块向里抽芯，完成侧向孔
