UG10.0工程图如何画一个橙色的桃子心？

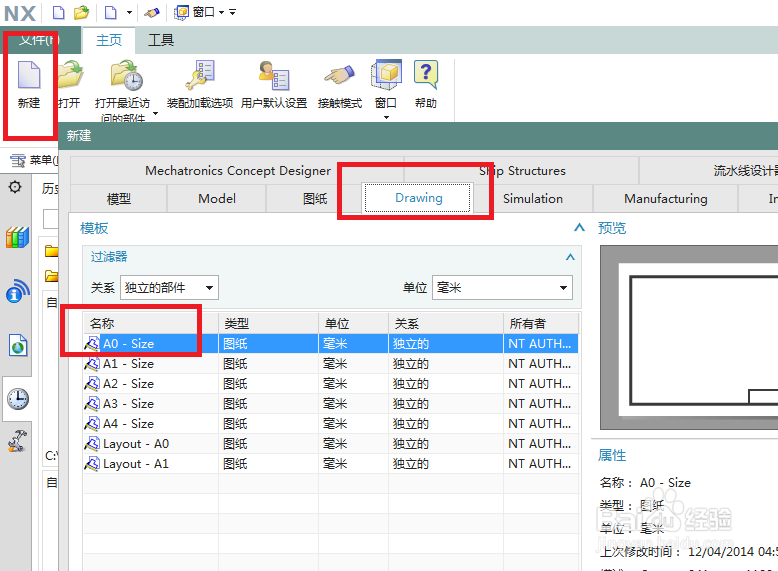

1、如下图所示的，

打开UG10.0软件，

新建一个空白的工程图纸。

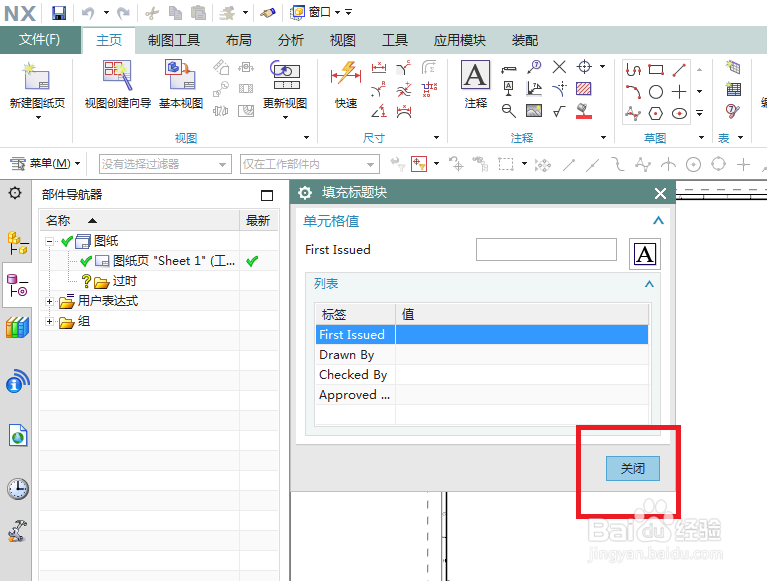

2、如下图所示，

进入工程图，软件会自动弹出“填充标题块”，

我们点击“关闭”即可。

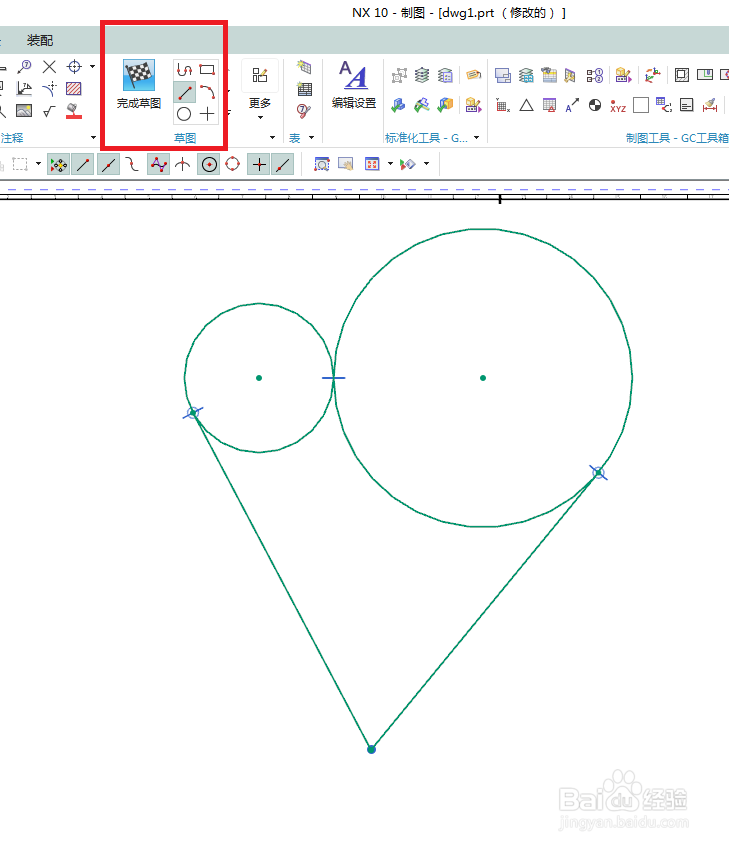

3、如下图所示，

点击草图工具栏中的圆，画两个相切的圆，

点击草图工具栏中的直线命令，画两条下图中的直线段。

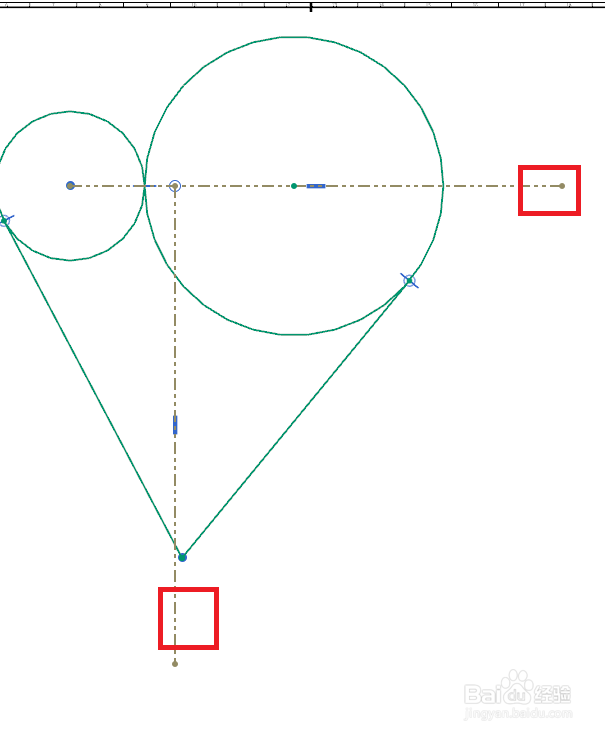

4、如下图所示，

继续用直线段命令画两条相互垂直的线段，

然后将这两条线段转换成参考线。

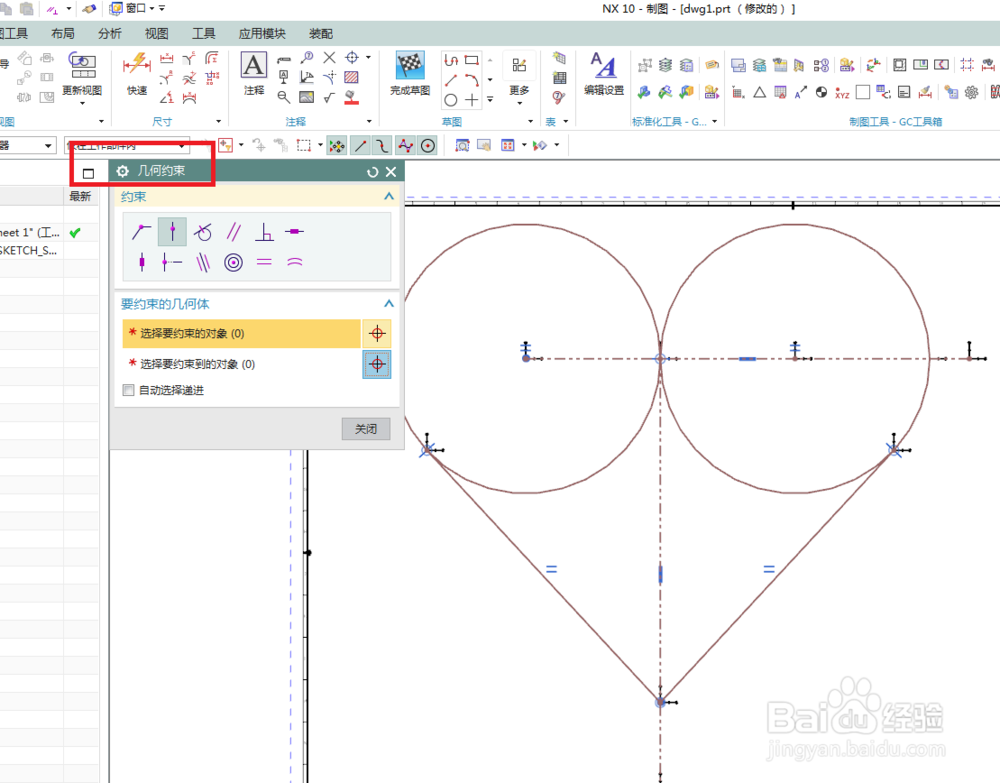

5、如下图所示，

添加几何约束，

两圆等径，圆心都在水平参考线上，

两线段等长，都与各自的圆相切，线段交点在垂线段上。

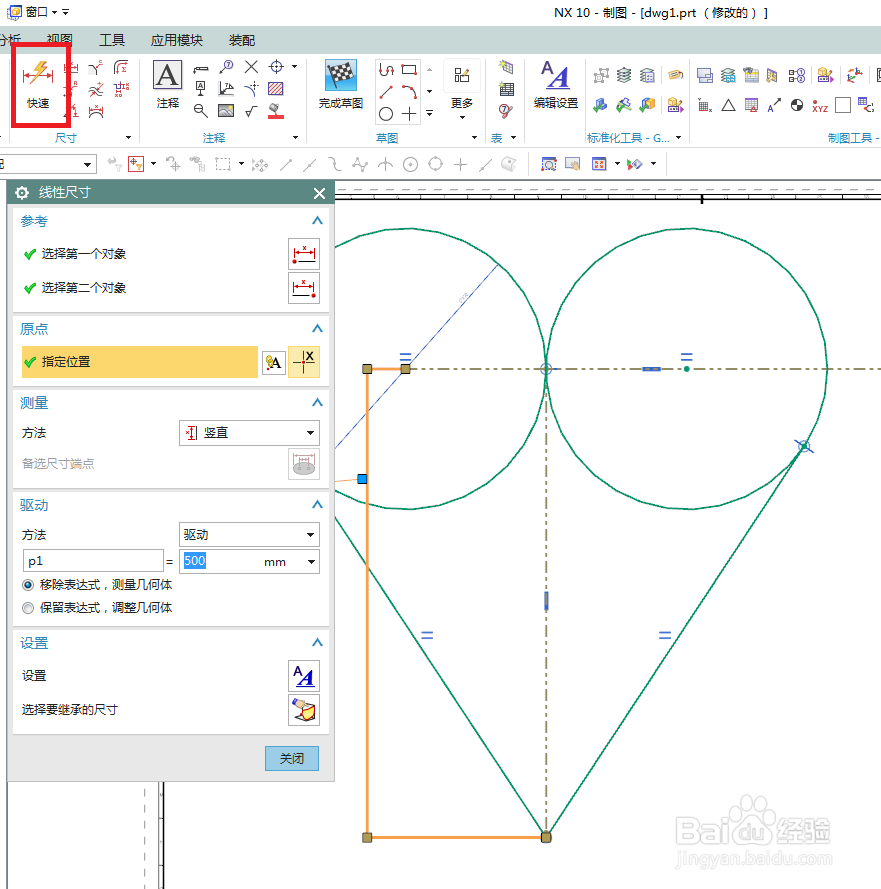

6、如下图所示，

激活快速尺寸命令，标注尺寸调整大小。

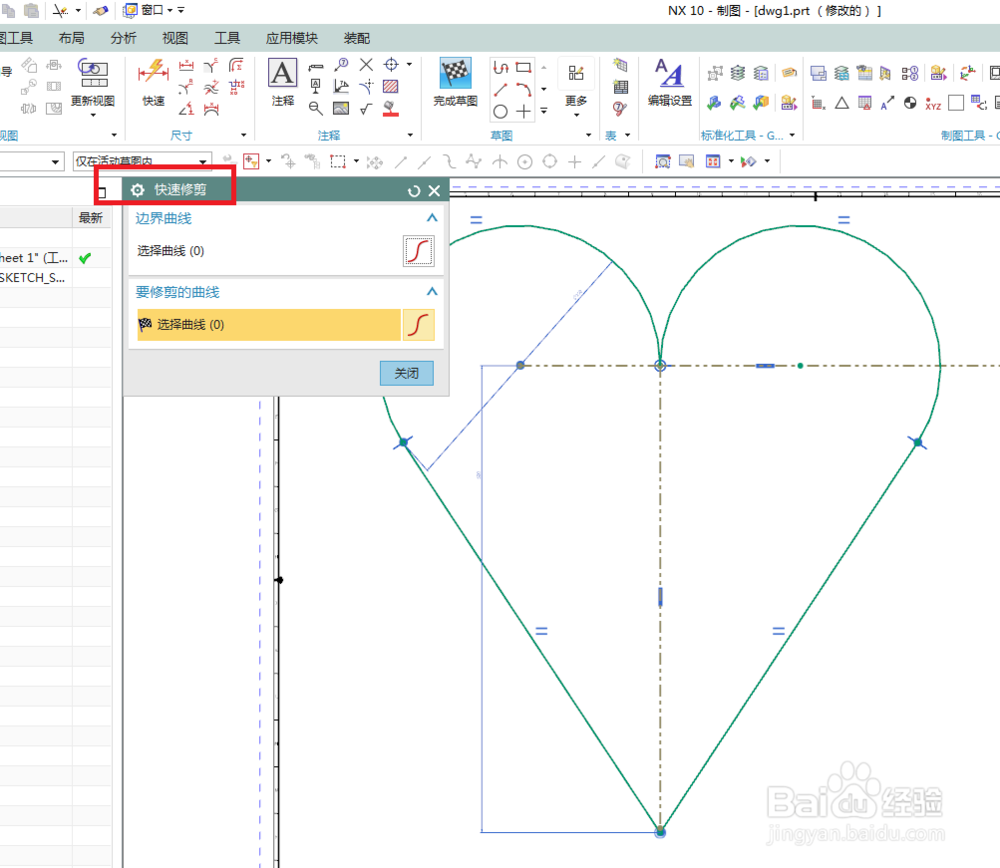

7、如下图所示，

在草图工具栏中激活快速修剪命令，

将两个整圆修剪成两段圆弧。

至此，、

一个空心的桃子心画好了。

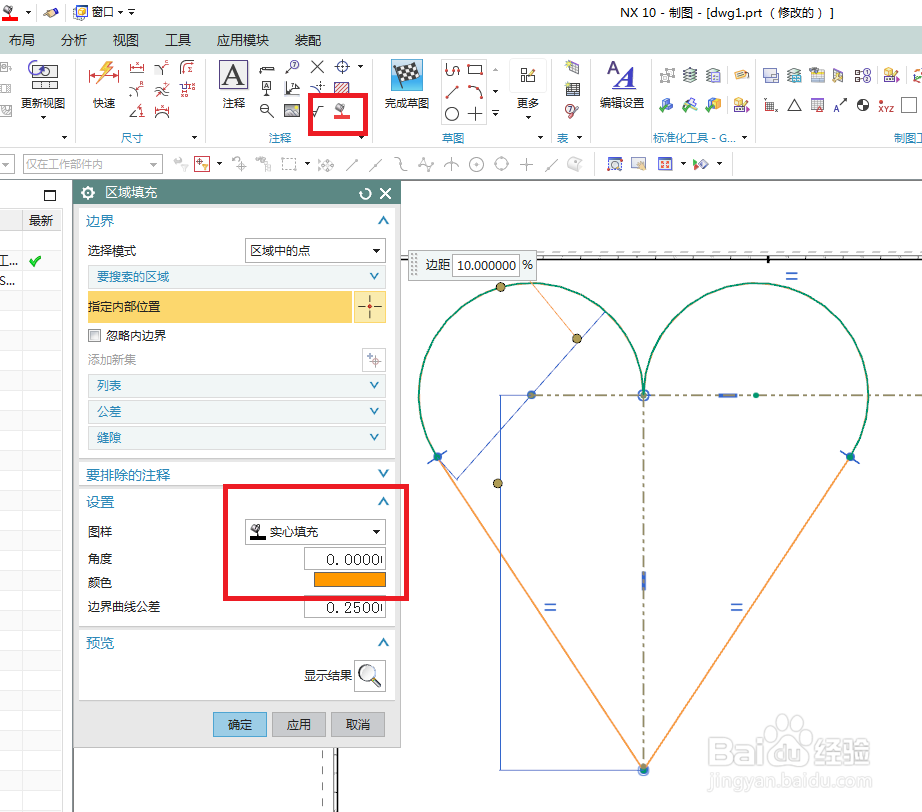

8、如下图所示，

点击注释工具栏中的“区域填充”图标，

然后选择模式为“区域中的点”，

设置图样为“实心填充”，

颜色选择橙色，

再在桃子心中间空白处单击鼠标左键，

点击对话框下方的“确定”。

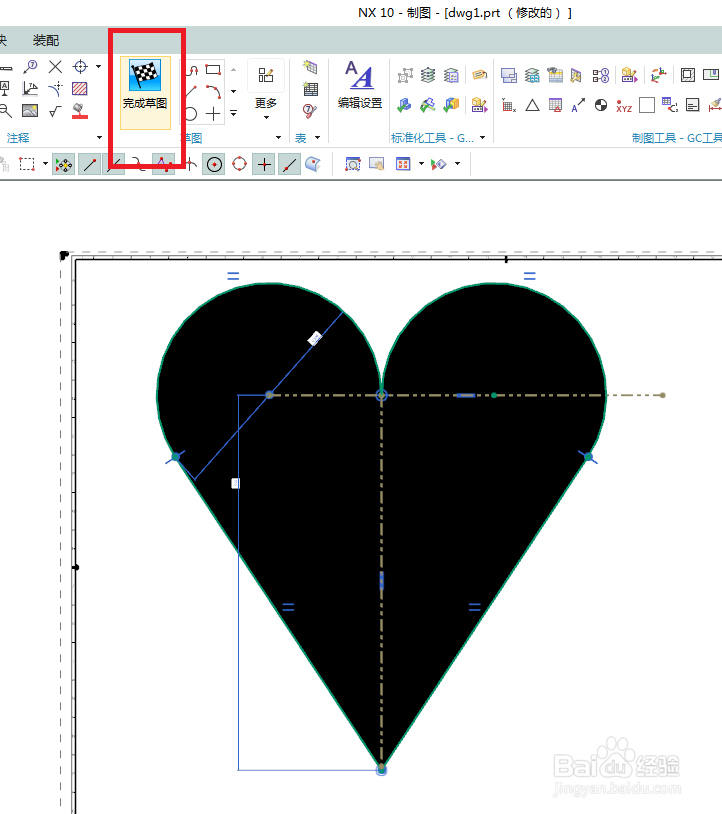

9、如下图所示，

前面只顾着去填充颜色了，

忘了草图还没画完，

这里点击“完成草图”。

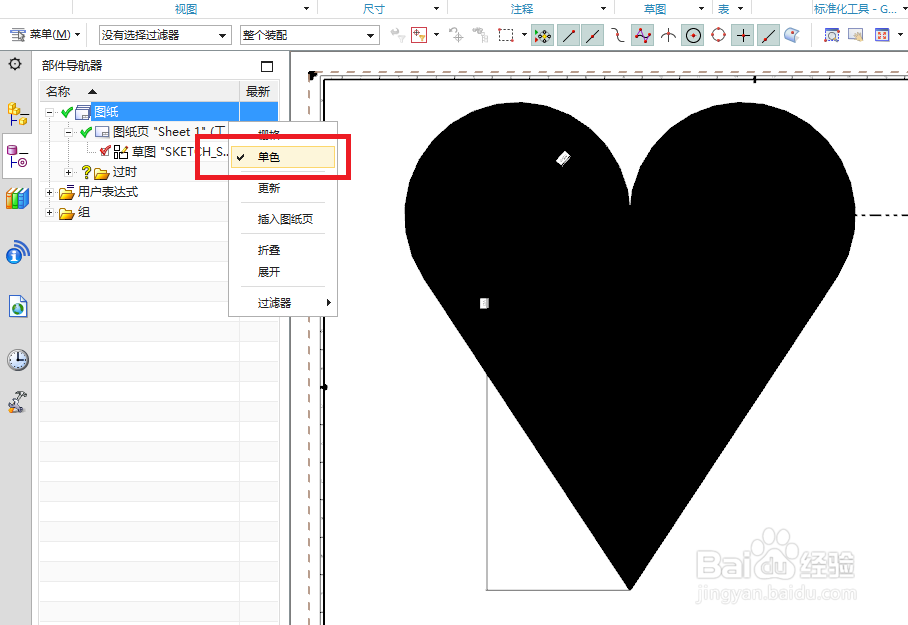

10、如下图所示，

在部件导航器中鼠标左键点击“图纸”，

再单击鼠标右键，

再在弹出的下拉菜单中点击“单色”，取消“单色”前面的√。

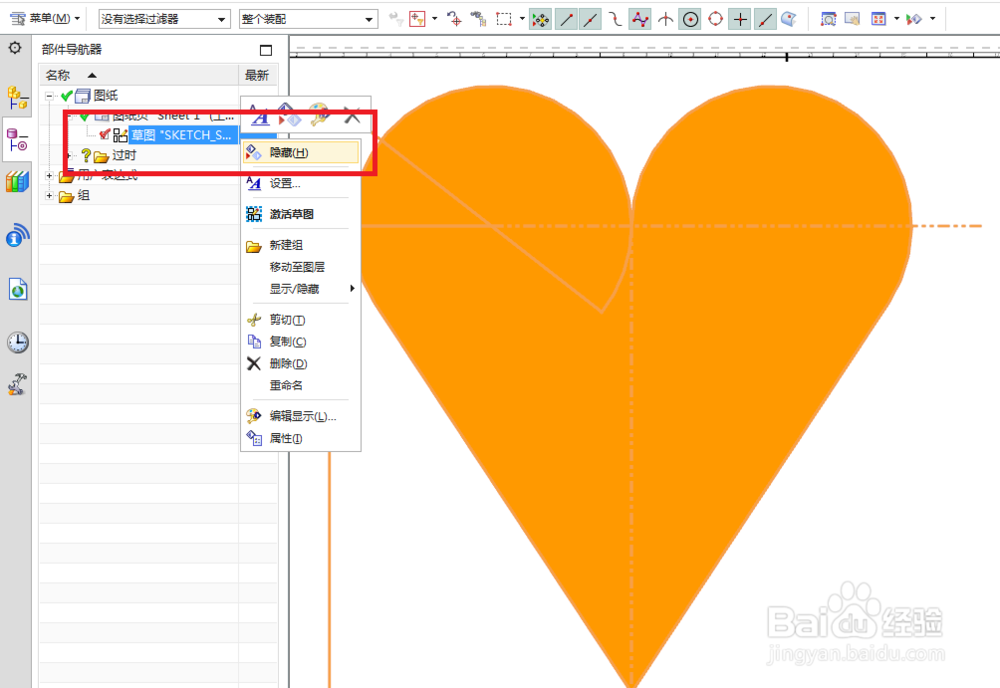

11、如下图所示，，

再在部件导航器中将草图隐藏。

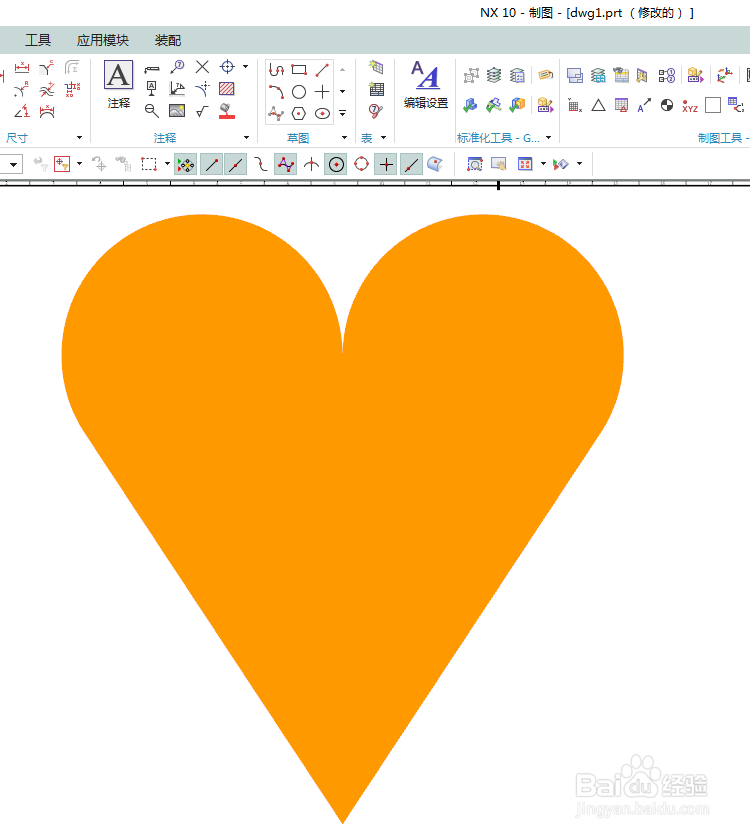

12、如下图所示，

一个橙色的桃子心二维平面图画好了。
