LabVIEW调用MatLab程序进行混合编程的实用方法

LabVIEW适合开发设备采集和控制程序，虽然也提供了大量的数学运算函数，但与MatLab的功能不可同日而傥态尬锪语。如果需要在LabVIEW中调用MatLab程序，有几种方法：1.MatLab脚本节点 2.DLL 3.COM。MatLab脚本节点最容易实现，但前提是目标机器上必须安装MatLab，如果是简单的就用MatLab里的几条语句，不值得这样做；DLL是利用编译器将MatLab程序封装成函数库，但MatLab编译器直接封装出来的DLL在LabVIEW中基本不可用，因为MatLab封装出来的DLL是基于mxArray数据类型的，LabVIEW没有或找不到与之对应的数据类型（用DLL一个可行的办法是实用VC/VC++进行二次封装，但费时费力）；COM也是MatLab能够封装成的一种形式，而且是基于对象的，可以在LabVIEW中成功调用。本文主要介绍利用COM实现LabVIEW和MatLab混合编程。

工具/原料

LabVIEW 2012及更新版本

MatLab R2015a及更新版本

MatLab生成COM组件

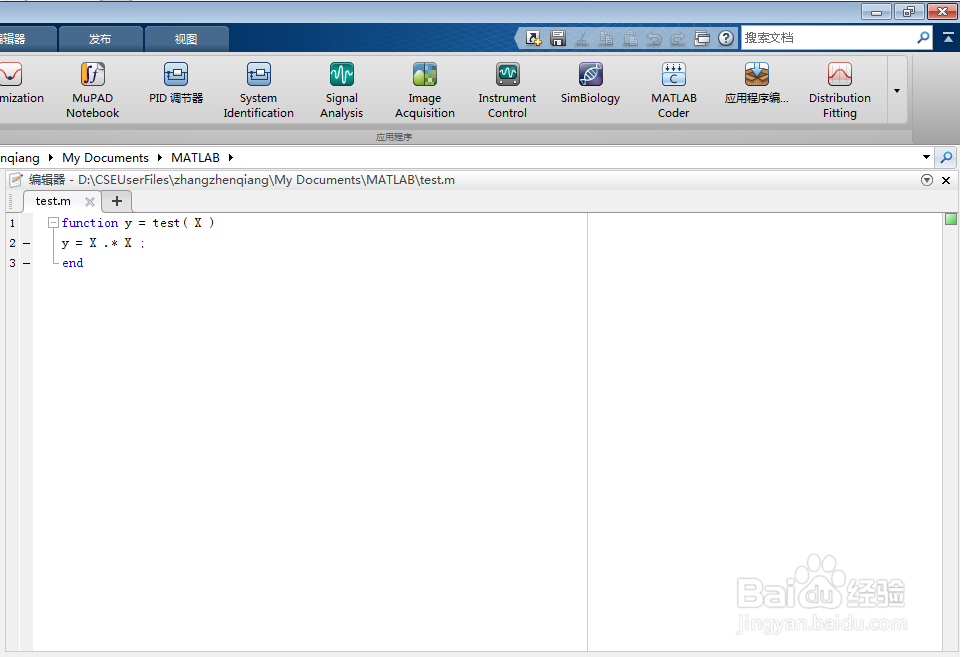

1、MatLab中新建脚本文件，写入函数。这里简单的写一个求平方的函数作为例子。

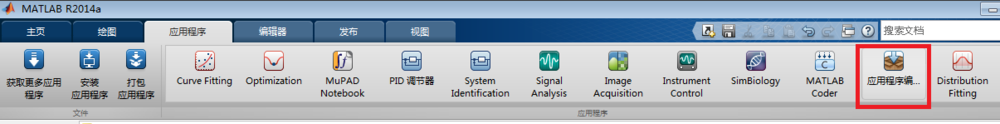

2、点击“应用程序”->"应用程序编译器"。

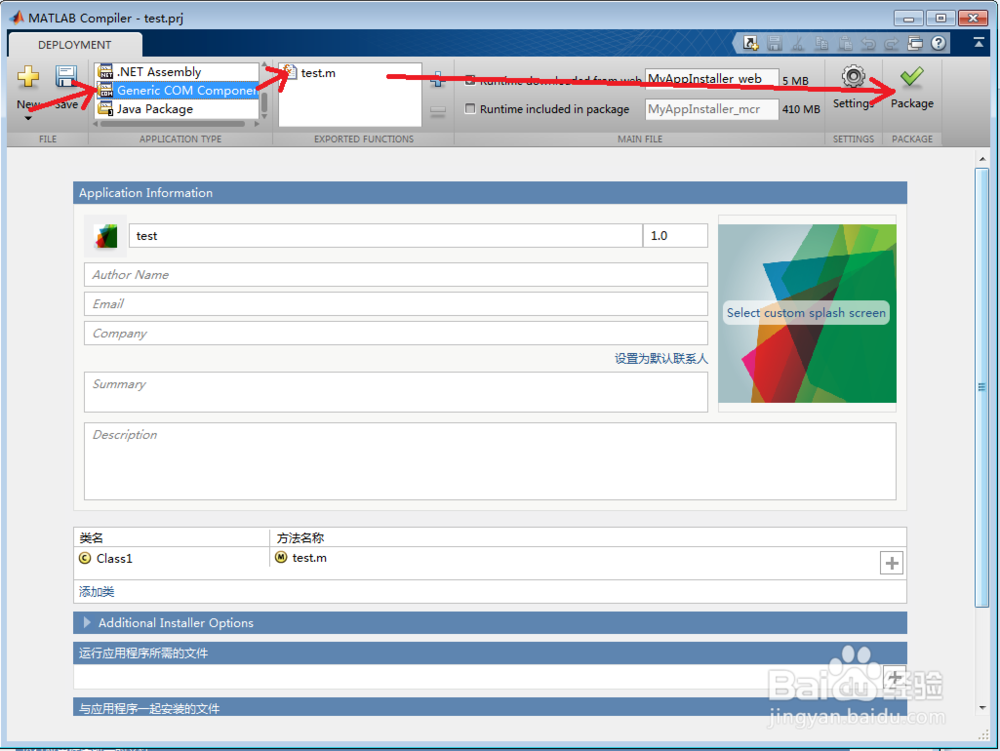

3、在DEPLOYMENT窗口中，依次点击“NEW”->“Liabrary Porject”->“Generic COM co罪焐芡拂mponent”-> 添加需要的.m文件->“Package”。

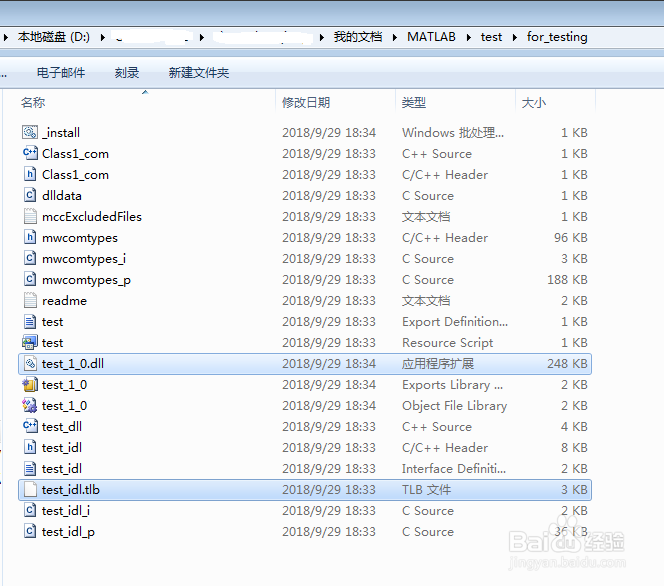

4、等待打包完成，MatLab会自动跳转到生成的文件夹，在for_testing文件夹下可看到生成的.dll文件。

LabVIEW中调用COM组件

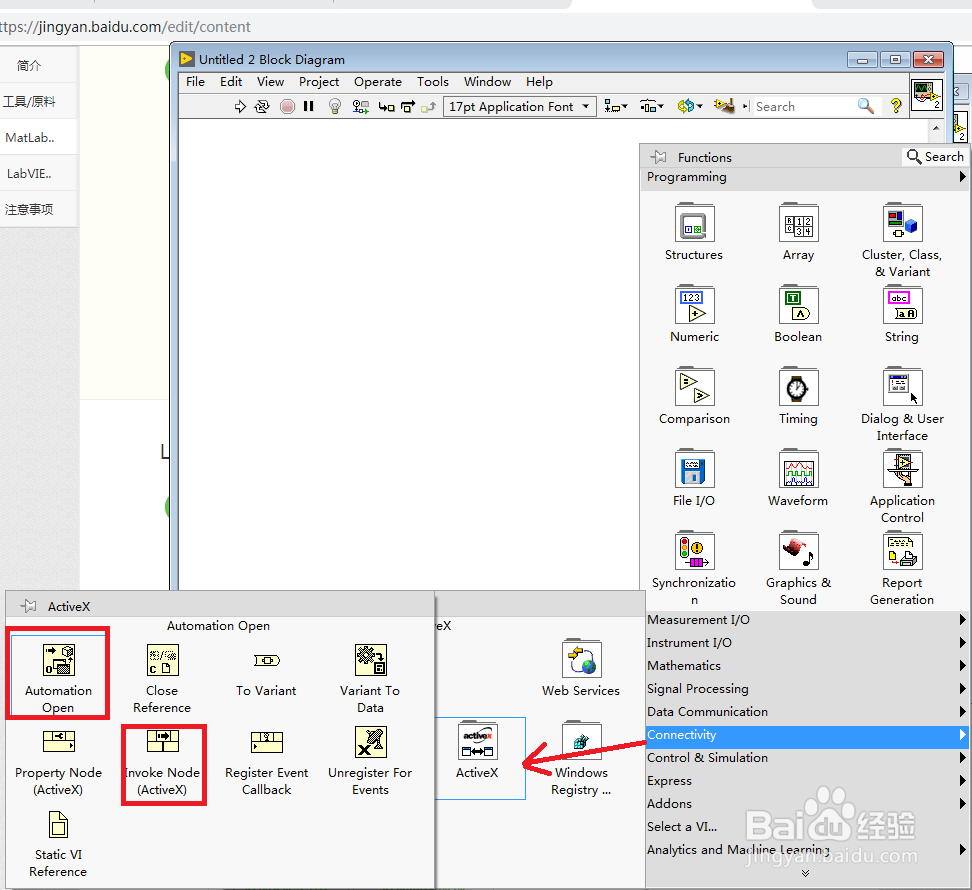

1、LabVIEW后面板，函数面板中依次点击“Connectivity”->“ActiveX”，将“自动打开”和“调用节点”函数拖入后面板。

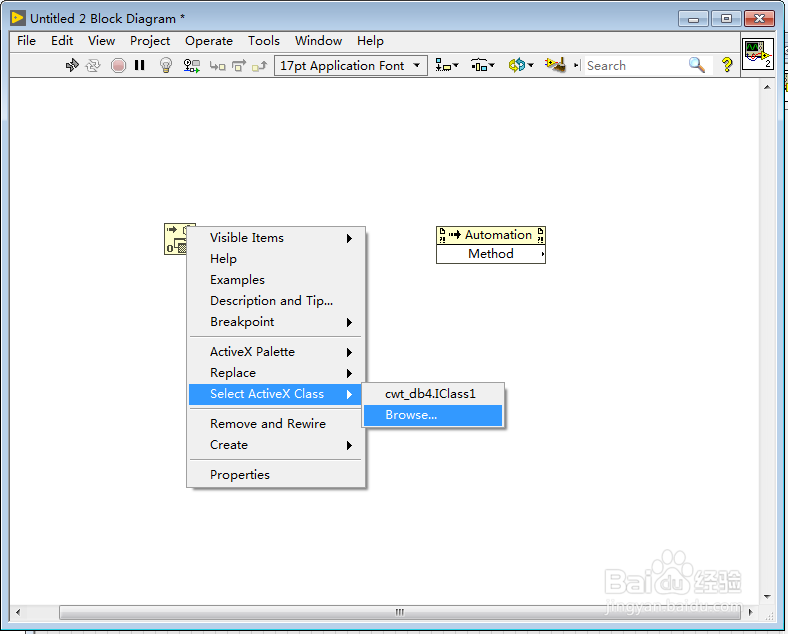

2、在“自动打开”函数上右击，浏览到MatLab生成的.dll文件。

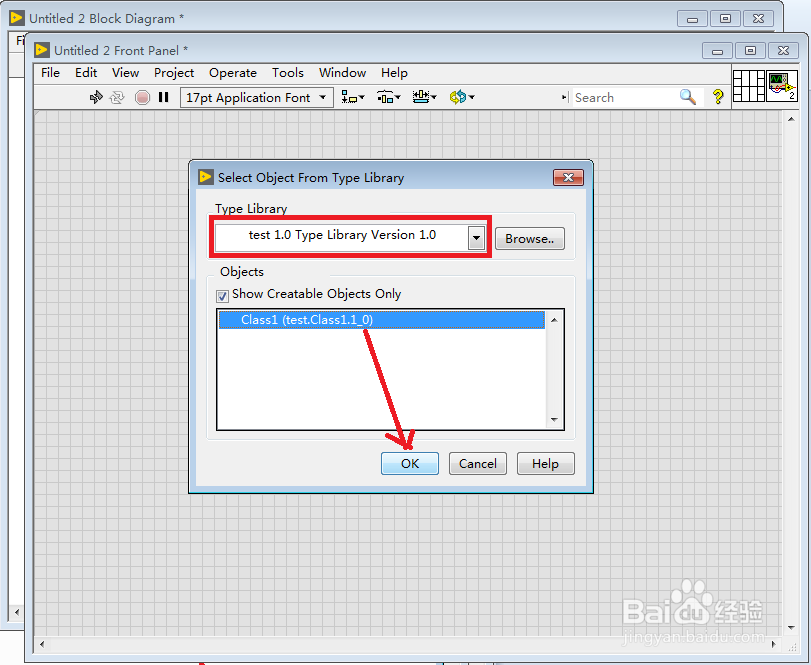

3、已自动定位到类库，选择库中的对象，确定。

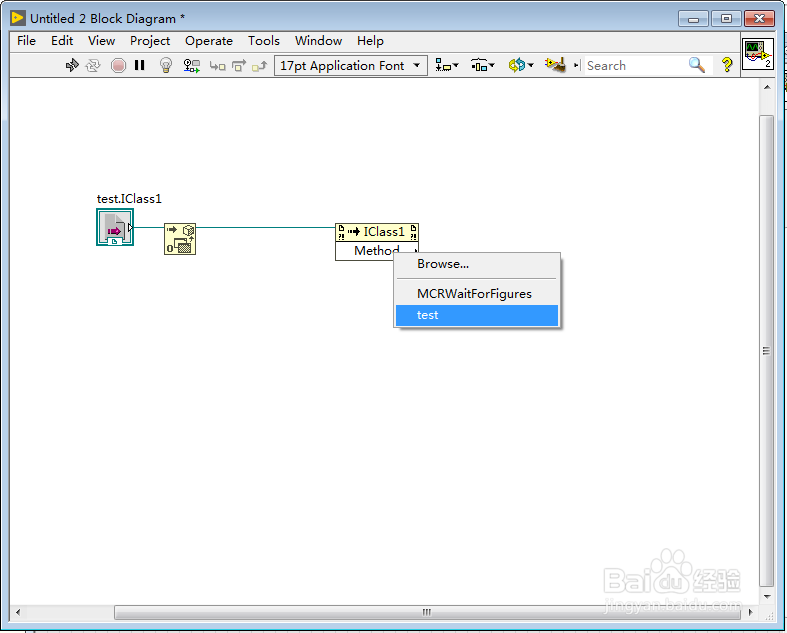

4、连接调用节点的引线，调用节点的方法中选择需要的函数（本例中是test函数）。

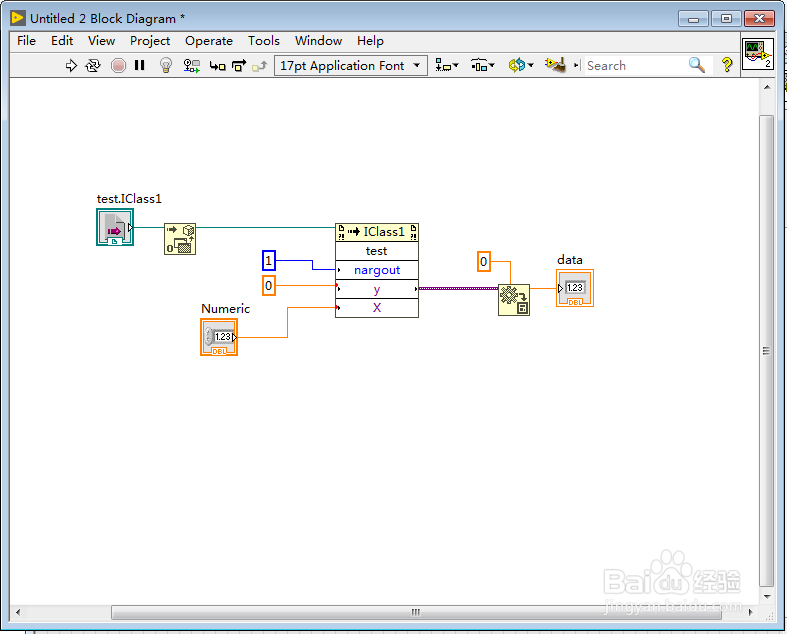

5、给函数的输入变量和输出变量赋值，可以看到变量的名称与我们在MatLab中建立的函数的变量名称完全一致，但多了一个变量nargout，这个变量是指输出变量的数量，一般为1就好。

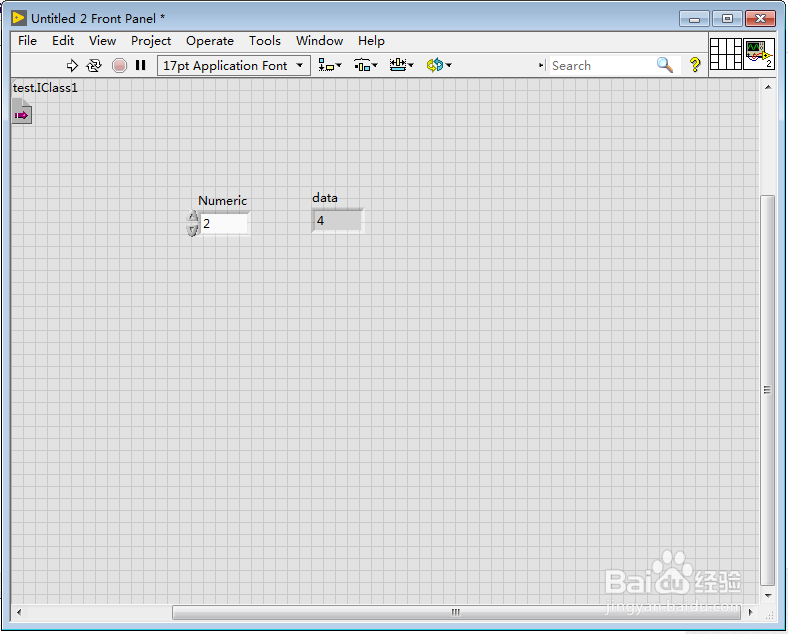

6、前面板输入参数，运行，结果完全正确。

7、最后说非常重要的一点：如果要使用数组作为变量进行计算，必须使用二维数组！即使是一维数组也要转化成二维数组！这是MatLab本身的数据类型所决定的。
