线路桩号如何快速标注和快速修改

线路设计常常需要标注桩号，而水利zdm软件拥有完善的zdm绘制编辑命令。

工具/原料

zdm软件

快速绘制桩号

1、线路几何特征点自动设置桩号命令：bzzh ，用于标注首尾点、拐点等几何特征点。可以设定：长度比例，给定桩号前缀，修改小数点后位数，给定起点桩号值等等。

2、选桩号线、点在曲线上标注桩号命令：bzzh1 ，选择pline(开挖中心线)，再选起点桩号，给出曲线上要标柱的桩号点，可自动生成桩号线标出桩号。用于随意标注线路中任意一点桩号。

3、沿曲线偏移设置桩号命令：bzzh2，可将曲线上或穿越曲线的line，给定沿曲线偏移的方向，距离，墙绅褡孛数量沿曲线进行偏移设置桩号线。用于河道、管道、公路等，定距离绘制桩号。

编辑桩号

1、延伸修剪桩号线命令：lxzh ，具备文字设置在中心线，沿中心线镜像桩号线，桩号线裁剪延伸至中心线，文字移到另一端/给定延伸或修剪端头，按另一侧长度延伸。

2、桩号转换命令：tranzh，可将数字转换为桩号；桩号转换为数；原先无桩号前缀的可以加前缀或者替换。

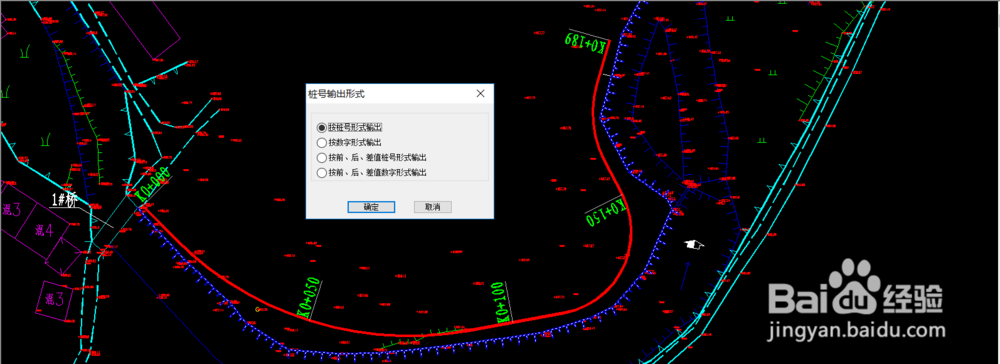

3、桩号输出命令：zhjl ，可以将选择的桩号文字自动排序输出为到txt文本文件；用于桩号编辑以及Excel计算。
